机械装配用L1.75规格间隔垫块结构

　　在各类非标自动化装配线、工装夹具组配以及通用机械的构件连接场景里，间隔类垫块是极易被忽略但直接影响装配精度的基础零件，本次涉及的L1.75规格间隔块，正是针对小空间内的构件间隔、安装面垫高需求设计的结构件。从实际设备应用来看，这类间隔块常出现在气动元件安装位、传感器固定支架组、小型模组的层板连接位置，当两个待连接构件之间需要留出固定间隙，同时要保证连接螺栓的受力面均匀贴合时，就需要这类带同轴安装孔的间隔块来填充间隙，避免螺栓锁紧时构件出现局部应力集中，或是两个构件直接硬接触造成装配面磨损、定位偏移的问题。

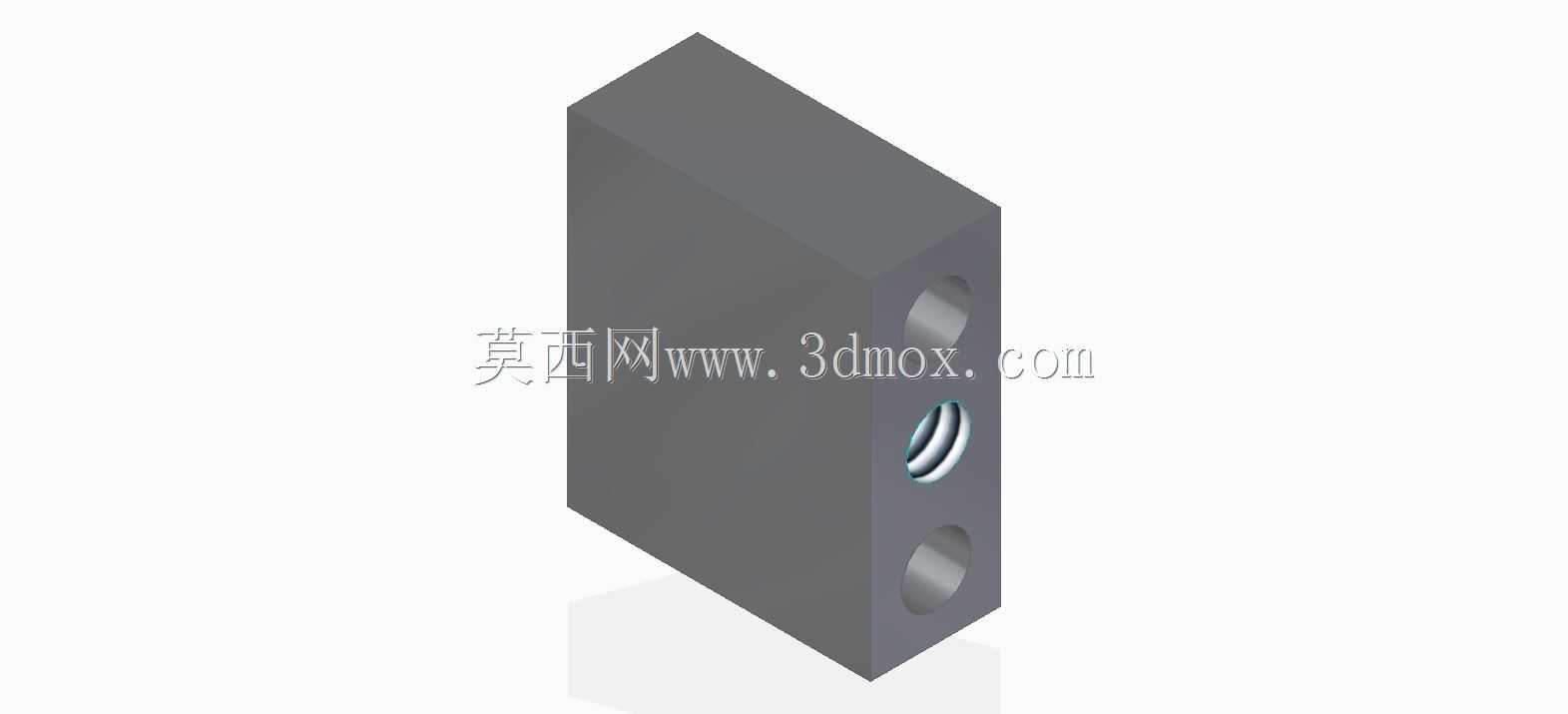

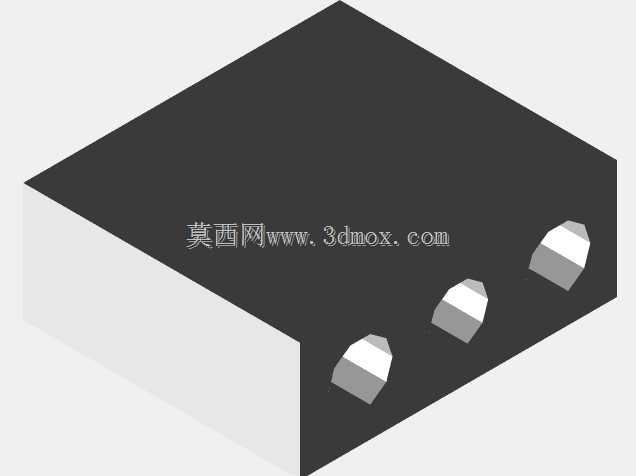

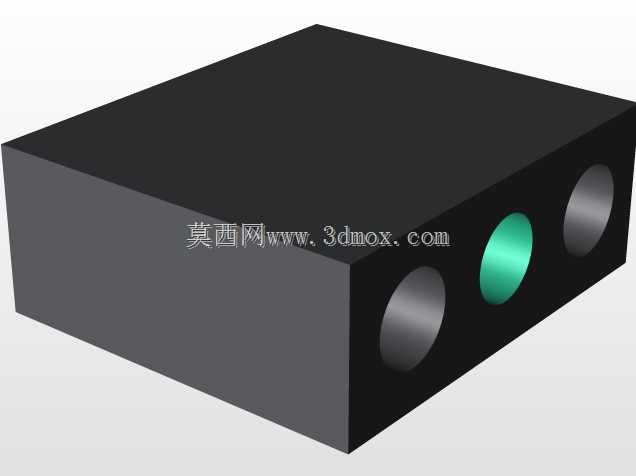

　　从结构设计思路来看，这款间隔块采用长方体基体构型，没有多余的异形结构，核心是保证三个安装孔的同轴度以及孔位与安装端面的垂直度，基体的六个面均做了平面度处理，两个平行的安装端面粗糙度控制在适合贴合安装的区间，避免安装后出现间隙虚位。三个孔沿基体长度方向等距排布，中间孔做了内螺纹结构，上下两个孔为光孔，这种设计适配两种安装场景：光孔可直接穿入螺栓做贯穿式连接，中间的螺纹孔可用于侧向的紧定螺钉锁止，或是外接小型附件的固定，不需要额外增加转接件就能完成多方向的构件固定，在紧凑安装空间里能减少零件数量，降低装配复杂度。

　　在外形尺寸与安装边界上，这款间隔块的厚度方向尺寸严格匹配1.75的间隔需求，也就是当两个构件之间需要留出1.75单位的装配间隙时，直接将该垫块夹在两个构件的连接面之间即可，不需要额外调整垫片厚度，也避免了多层薄垫片堆叠带来的累计误差。基体的长宽尺寸经过适配，刚好覆盖常规M3、M4规格螺栓的垫片压紧范围，不会因为垫块尺寸过小导致螺栓锁紧时压边不足，也不会因为尺寸过大占用多余的安装空间，在狭小的设备内腔里也能顺利完成装配。孔位的中心距经过标准化设计，和常规的小型安装支架孔位通用，不需要对现有安装面做二次打孔改造就能直接替换使用。

　　从实际使用的功能特性来看，这款间隔块除了基础的间隔垫高作用外，还能起到受力传导的作用，当连接部位受到侧向冲击力时，整块的金属基体可以分散螺栓受到的剪切力，避免螺栓直接承受全部侧向载荷出现断裂的情况。中间的螺纹孔在很多场景下还可以作为注油孔使用，在需要定期润滑的连接部位，通过中间螺纹孔注入润滑脂，就能对穿在光孔内的连接轴或者螺栓做润滑维护，不需要拆解整个连接结构就能完成保养，大幅降低设备维护的工作量。在做三维建模的时候，这类零件需要重点管控孔位的位置度以及端面的平行度，建模时要预留合理的安装公差，不能按照绝对理想尺寸建模，否则实际加工出来的零件会因为公差累积出现装配卡滞的问题，尤其是三个孔的同轴度偏差如果超出范围，穿螺栓的时候就会出现别劲的情况，强行锁紧会造成螺栓变形，后续拆解维护也会非常困难。

　　很多刚入行的结构设计人员在做这类小零件设计的时候，往往会忽略这类间隔块的结构细节，随便画个方块打个孔就用在设备里，实际装配的时候才会发现要么垫块厚度不对需要现场打磨，要么孔位偏差装不上，要么没有预留螺纹孔导致后续要加附件的时候没地方固定，反而增加了现场改造成本。这款间隔块的结构设计就是从一线装配的实际痛点出发，把常用的安装需求整合到一个简单的方块结构里，没有复杂的加工特征，普通的铣削设备就能完成加工，加工成本低，同时适配多种安装场景，在小型自动化设备、工装夹具、检测治具的设计里都能通用，不需要针对每个场景单独设计间隔零件，能减少设计人员的重复建模工作量，也能降低加工端的刀具更换频次，提升零件加工效率。在装配的时候，只需要将垫块的两个端面分别贴合两个待连接构件的安装面，对准孔位后穿入螺栓，按照对应扭矩锁紧即可，如果需要固定侧向的附件，直接在中间螺纹孔拧入对应规格的螺钉就能完成固定，整个装配过程不需要额外的调整步骤，对装配人员的技能要求也更低，适合批量装配的生产线使用。
