长条形平直杆件机械结构三维设计

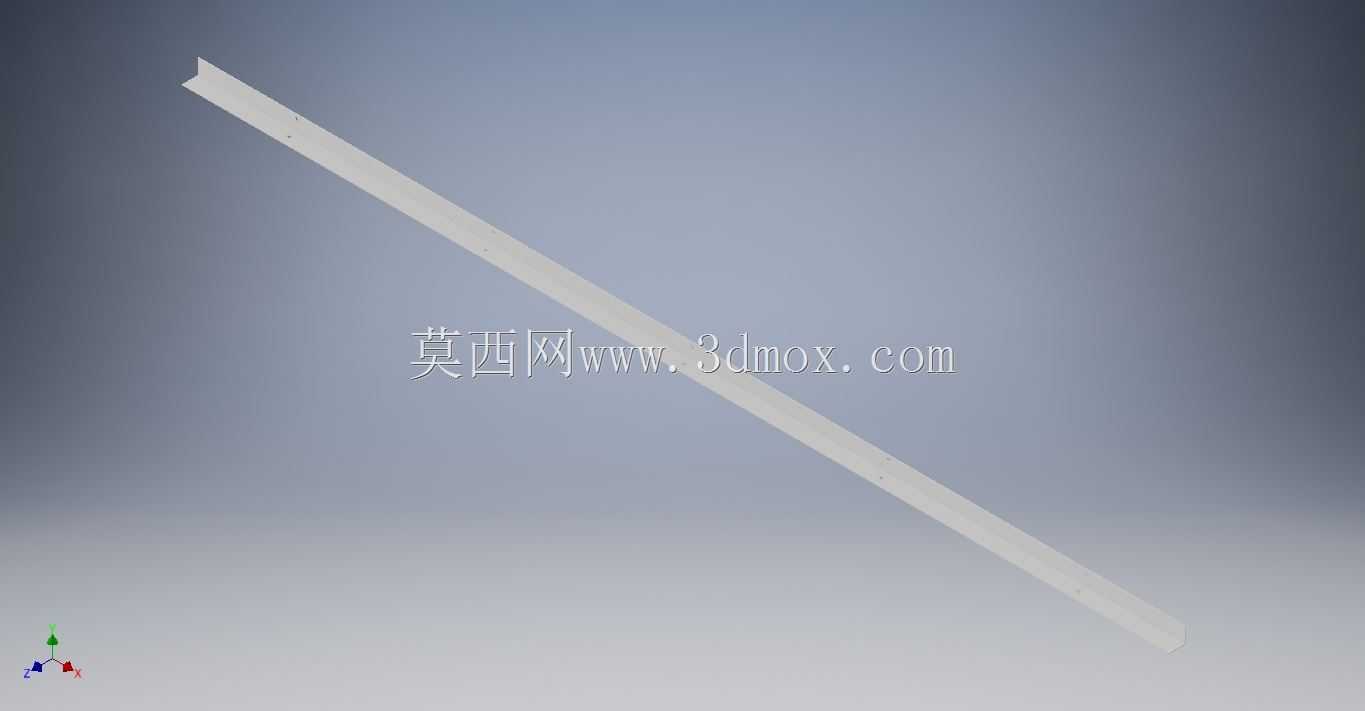

　　在各类轻工输送、小型自动化装配线以及非标工装治具的结构搭建中，这类长条形平直杆件的应用覆盖范围极广，既可以作为物料导向的挡条使用，也能承担小型机构的直线运动导向支撑，部分场景下还可作为轻载工况下的传动拨杆，完成工位间的物料推送动作。从结构形态来看，该杆件整体采用等截面平直设计，截面为规整的矩形形态，沿长度方向无变径、无弯折结构，两端做了小角度的斜切处理，这种端部处理并非随意设计，斜切端面能够在杆件插入安装座或者对接配套构件时，起到导向导入的作用，避免直角端面在装配时与安装孔位发生卡滞，尤其在快换式工装的结构中，这种端部斜切能够大幅缩短杆件更换的对位时间，提升产线换型效率。

　　设计这类长杆件时，首先要考量的是长径比带来的挠度变形问题，当杆件作为支撑构件使用时，需要根据实际承载的载荷大小，匹配对应的截面厚度与宽度参数，若跨距较大，还需要在杆件中部增设辅助支撑点，避免长期受载后出现永久性弯曲变形，影响机构的运行精度。从安装边界来看，该杆件的安装适配性较强，既可以通过侧面锁付的方式固定在型材框架上，也能通过端部的插接结构与配套的连接座配合，安装时需要保证杆件的固定基面与运动方向保持平行，否则会在滑动过程中出现卡涩、磨损加剧的问题。

　　在实际的设备运行场景中，这类杆件如果作为导向挡条使用，通常会安装在输送线的两侧，对输送过程中的盒状、条状物料进行侧向限位，保证物料能够沿着预设的路径进入下一工位，此时杆件的表面粗糙度需要控制在合理范围内，过于粗糙会增大物料与杆件之间的摩擦阻力，导致物料输送卡顿，过于光滑则可能出现物料侧滑偏移的问题。如果作为轻载传动拨杆使用，杆件需要与驱动端的摆臂做刚性连接，此时要重点校核连接位置的抗剪切强度，避免频繁往复动作后连接位置出现断裂，设计时通常会在连接端增设定位销孔，通过销钉承担剪切载荷，螺丝仅起到锁紧固定的作用，大幅提升连接结构的可靠性。

　　建模过程中，这类等截面长杆件优先采用拉伸特征完成主体结构构建，端部的斜切结构通过拉伸切除即可实现，不需要复杂的曲面特征，建模时需要重点标注杆件的直线度公差，以及两端安装位置的同轴度要求，若杆件需要与其他滑动构件配合，还要标注配合面的尺寸公差，保证滑动配合的间隙处于合理区间。很多新手设计这类杆件时容易忽略长度方向的热胀冷缩余量，在长度超过一米的应用场景下，如果两端完全锁死，环境温度变化带来的长度形变会导致杆件出现拱起变形，因此在长尺寸杆件的安装结构设计中，通常会将一端的安装孔设计成长圆孔，预留出足够的形变补偿空间，避免温度应力带来的结构损坏。

　　从材质选型的角度来看，这类杆件根据使用场景的不同，可以选择不同的加工材质，在普通的工装限位场景中，采用普通碳钢表面做镀锌或者喷塑处理即可满足防锈和耐磨需求；在有耐腐蚀要求的食品、医药行业设备中，则需要采用304或者316不锈钢材质；在需要降低整体设备重量的场景中，还可以选用铝合金型材做表面阳极氧化处理，兼顾轻量化和表面耐磨的需求。不同材质的杆件在建模时不需要额外调整结构尺寸，只需要在工程图中标注对应的材质和表面处理要求即可，结构本身的适配性能够覆盖多数常规工况的使用需求。
