长条多孔式物料撒布器结构件

　　在散料处理、流体涂布这类工业场景里，这类长条型的撒布构件往往是整套设备里决定出料均匀度的核心零件，很多人做设计的时候容易把注意力全放在驱动、料仓这些大部件上，最后因为撒布端的结构不合理，出现物料偏流、局部出料量波动大的问题，反而拖了整套设备的运行稳定性。这个构件的整体形态是等截面的长条矩形块，没有多余的外凸结构，这种设计首先是考虑到安装空间的适配性，不管是装在流水线的横梁上方，还是嵌在涂布设备的出料工位，平直的矩形外轮廓都能快速对齐安装基准，不需要额外做适配的转接支架。

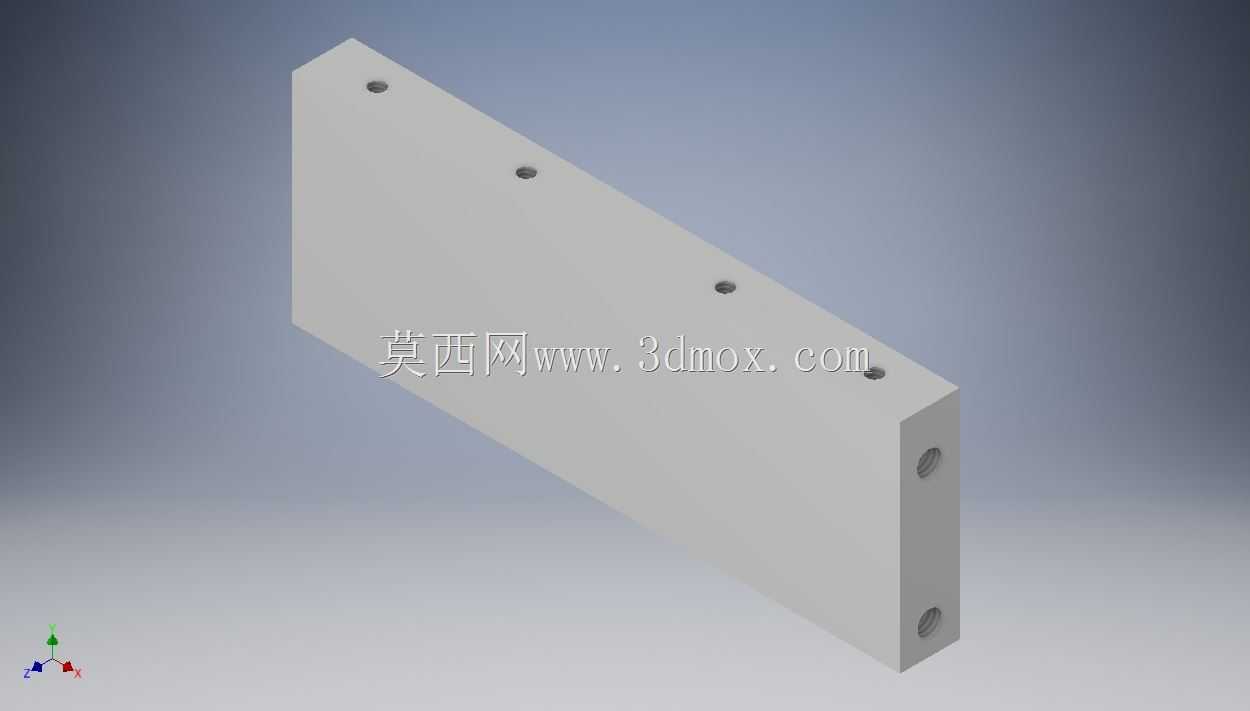

　　从结构细节来看，构件顶面沿长度方向等距布置了四个安装孔，孔位的间距是按照常规工业铝型材的槽距标准做的匹配，安装的时候可以直接用内六角螺栓把构件锁在设备的安装梁上，孔位做了沉头处理，螺栓锁紧之后头部不会突出构件表面，避免和上方经过的物料、或者移动的设备部件发生刮擦。构件的侧端面布置了两个垂直于长度方向的通孔，这两个孔是物料或者流体的输入接口，内部做了连通的流道，把侧端输入的介质均匀分配到顶面的各个出料点位，这种侧进式的接口设计，能把管路布置在构件的端部位置，不会占用构件正上方的作业空间，也方便后期做管路的维护拆装。

　　做这个结构设计的时候，首先要考虑的是流道的均压问题，很多新手做这类撒布结构的时候，直接把侧端的通孔和顶面的出料孔直连，最后会出现靠近接口的位置出料压力大、远离接口的位置出料量不足的问题，这个构件内部的流道做了等径的稳压腔设计，整个长条块内部沿长度方向做了贯通的等截面腔室，输入的介质先进入稳压腔把压力均匀分布开，再从顶面的各个孔位流出，能保证各个点位的出料量偏差控制在很小的范围内。然后是安装边界的考量，构件的两个端面都做了小尺寸的倒角处理，安装的时候即使和相邻的构件存在小范围的尺寸公差，也不会因为端面的直角卡滞导致装配不到位，构件的底面做了精加工处理，平面度控制在合理的公差范围内，和安装基座贴合的时候不会出现缝隙，避免工作过程中因为贴合不牢产生振动，影响出料的精度。

　　实际应用的时候，这个构件可以适配多种工况，比如在小型颗粒物料的撒布场景里，可以在顶面的孔位加装出料喷嘴，配合料仓的喂料机构，把颗粒物料均匀撒在下方传送的工件表面；在流体涂布的场景里，侧端的接口接入稳压后的流体管路，顶面的孔位可以接涂布头，实现长条幅面的均匀涂布；甚至在一些吹气除尘的工位上，这个构件也能作为气刀的基座使用，侧端接入压缩空气，顶面的孔位出气，吹除工件表面的浮尘。设计的时候没有做多余的减重槽或者异形结构，一方面是因为这类构件本身的尺寸不大，实心的矩形结构刚性足够，即使在有一定振动的工位上使用，也不会出现构件变形导致孔位偏移的问题；另一方面是规整的外形加工难度低，不管是用型材下料后做孔加工，还是直接用块料铣削成型，加工成本都能控制在合理范围内，后期如果需要更换不同孔径的出料规格，只需要在原有孔位的基础上做二次加工即可，不需要重新制作整体坯料。

　　还要考虑使用过程中的维护问题，整个构件的外表面没有复杂的凹槽或者曲面，日常清洁的时候只需要擦拭表面即可，不会出现物料残留在结构缝隙里变质、卡滞的问题，内部的流道是等径的直孔结构，长时间使用后如果出现流道堵塞，只需要用通条从端部通孔伸入就能完成疏通，不需要把整个构件从设备上拆下来，能减少设备停机维护的时间。安装孔的位置距离构件侧边的尺寸做了统一的预留，不管是正装在设备的横梁上方，还是反装在设备的悬伸位置，螺栓的锁紧操作都有足够的扳手空间，不会因为空间不足导致螺栓无法拧紧，这点在做结构设计的时候很容易被忽略，很多图纸画出来结构看着合理，实际装配的时候才发现扳手伸不进去，最后只能临时修改孔位，反而影响安装精度。
