立式多孔流体介质散布构件结构设计

　　在流体输送与介质分配的工业场景中，这类立式多孔块体构件常作为管路系统的中间衔接单元使用，区别于常规的三通、四通类管路接头，其块式结构能同时承载多方向的介质导流与周边元件安装定位功能，在小型化工试验装置、实验室流体配比台、点胶设备供料支路、小型喷涂设备分路模块中都能见到这类结构的应用。从实际使用需求出发，这类构件的核心作用是将单路输入的流体介质，按照预设的支路数量与通径参数，均匀分配到不同的输出端，同时依靠自身的实体块结构，为外接的管路接头、流量调节阀、压力检测元件提供刚性安装基准，避免管路悬空带来的振动泄漏问题。

　　设计这类构件时，首先要确定的是主体的长宽高比例，从结构形态来看，该构件采用立式长方体构型，高度方向尺寸大于横截面的长宽尺寸，这种设计一方面是为了在竖直方向预留足够的孔道加工深度，保证各支路孔道之间有充足的壁厚间隔，避免不同通路之间出现介质串流的问题；另一方面立式布局能减少设备台面的横向占用空间，适配紧凑排布的试验台或小型设备内部安装空间。主体的棱边均做了微小的倒角处理，并非尖锐直角，这一细节设计是为了避免安装过程中划伤操作人员，同时也能减少装配时与周边零件的磕碰损伤，降低零件边缘的应力集中系数，提升构件长期受压后的结构稳定性。

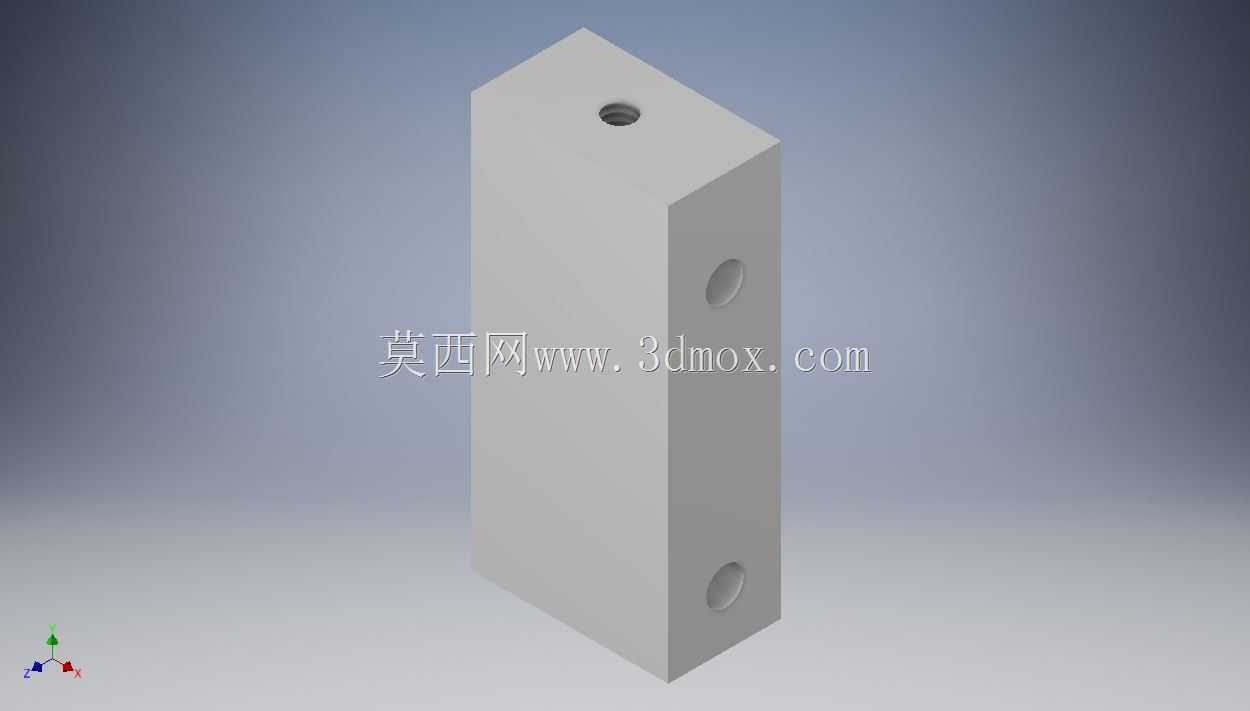

　　孔道布局是这类构件设计的核心环节，从结构上可以看到，构件顶面设置有一个垂直方向的螺纹孔，该孔作为介质的主输入口，采用螺纹连接形式能够直接适配标准的外螺纹管路接头，保证连接的密封性与装拆便捷性。构件的两个相邻侧面分别设置有两个水平方向的光孔，这些孔作为介质的输出支路，孔的轴线与顶面输入孔的轴线在构件内部垂直交汇，形成连通的流道网络。设计时需要精准计算各孔道的交汇位置，既要保证流道转弯处的过渡平滑，减少介质流动时的阻力与局部紊流，也要保证各孔道周边的实体壁厚满足耐压要求，根据常用的工作压力区间，这类铝合金或不锈钢材质的块体构件，孔道与外表面之间的壁厚通常不小于孔道直径的1.5倍，相邻孔道之间的壁厚不小于孔道直径，避免受压后出现壁面开裂或渗漏问题。

　　安装边界方面，这类构件通常依靠自身的底面作为安装贴合面，设计时需要保证底面的平面度公差在合理范围内，安装时可通过底面的工艺孔或者侧面的夹持结构将构件固定在设备基板上，不需要额外设计复杂的安装支架，块体自身的刚性足以支撑外接管路与阀件的重量。在实际选型应用时，需要根据输送介质的特性选择对应的构件材质，输送常规水性介质、低压气体时可采用6061铝合金材质做阳极氧化处理，兼顾轻量化与耐腐蚀性；输送有腐蚀性的化学介质时则需要采用304或316不锈钢材质，保证长期使用的结构可靠性。流道的内表面粗糙度也需要根据介质特性做对应处理，输送洁净流体、高粘度介质时需要对内孔做抛光处理，减少介质残留与流动阻力，输送普通工业气体或低压水时则可采用常规的机加工内孔表面即可满足使用要求。

　　在三维建模过程中，这类构件的建模逻辑需要先完成主体长方体的基础特征，再按照孔道的位置坐标依次创建各孔的切除特征，最后添加棱边倒角与孔口的倒角细节，建模时需要特别注意各孔道的布尔运算结果，检查内部流道是否完全连通，避免出现未打通的薄壁隔断影响介质流通，同时也要核对各孔的位置尺寸与深度尺寸，保证加工时的尺寸基准与建模基准统一，减少后续机加工的尺寸误差。这类构件虽然结构形态简单，但在流体系统中承担着介质分配与安装基准的双重作用，设计时的细节处理直接影响整个管路系统的运行稳定性，孔位的同轴度、孔口的密封面平整度、壁厚的均匀性都是需要重点管控的设计参数。
