工业传动用长轴类零件三维结构

　　这类长轴类零件在工业传动场景中应用十分广泛，常见于各类输送设备、纺织机械、农业机械以及通用机床的动力传递链路中，作为扭矩传递与旋转支撑的核心载体，承担着将动力端输出的旋转力矩平稳传导至执行端的作用，同时需要兼顾自身旋转过程中的同轴度要求，避免高速运转下出现径向跳动超差的问题。从实际使用场景来看，这类轴件往往需要穿过多组支撑轴承座，部分工况下还需要在轴身装配链轮、带轮或者联轴器，因此轴身的圆柱度、各段轴径的同轴度公差是设计阶段需要重点把控的指标，一旦形位公差超出设计阈值，设备运行过程中就会出现异常振动、轴承发热过快、传动噪音过大等问题，严重时甚至会导致轴件疲劳断裂，造成整条产线非计划停机。

　　设计这类长轴的时候，首先要结合实际安装空间确定轴的总长度，以及各段轴径的阶梯分布，通常轴端会设计成稍小的导入段，方便装配时顺利穿入轴承内圈，避免装配过程中刮伤轴承配合面。轴身的直径变化位置需要设计合理的过渡圆角，不能出现直角台阶，否则应力集中点会在交变载荷作用下最先产生疲劳裂纹，这也是很多新手设计轴类零件时容易忽略的细节——很多人只关注强度计算的结果，却忽略了工艺圆角对零件疲劳寿命的影响，实际生产中这类圆角的半径通常要根据轴径差来确定，一般取轴径差的0.1到0.2倍，同时还要匹配对应轴承的安装倒角尺寸，保证装配时轴承能贴合到轴肩定位面。

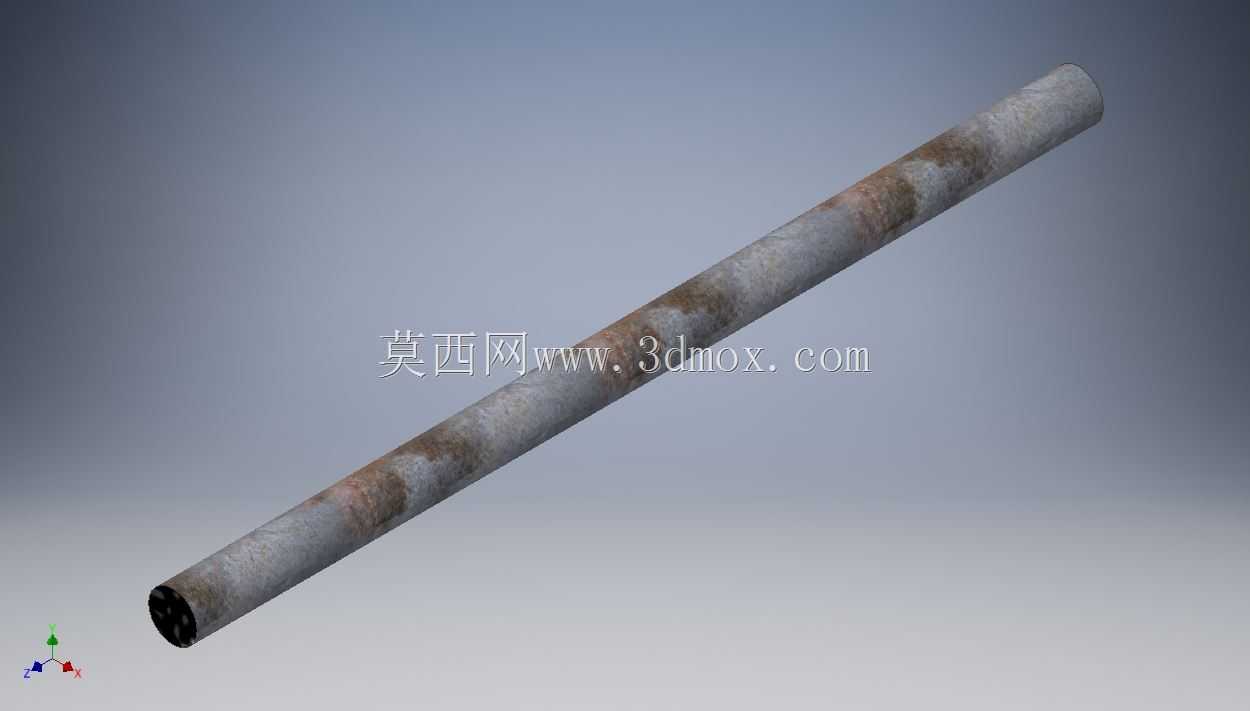

　　从安装边界来看，这类长轴的两端支撑跨距需要经过严格校核，跨距过大会导致轴的挠度超出允许范围，运转时挠曲变形会加剧轴承的偏磨，跨距过小则会增加轴承的载荷，降低轴承的使用寿命。设计时需要结合轴的工作转速，计算其临界转速，确保工作转速避开临界转速区间，防止发生共振。轴的表面粗糙度也需要根据配合位置做区分，和轴承、传动件配合的轴段粗糙度要达到Ra1.6甚至更高，非配合的轴身部分可以适当放宽要求，减少不必要的加工成本。部分工况下这类轴还需要做表面防锈处理，就像图中呈现的表面氧化锈蚀质感，是未做表面处理的钢材在存放过程中产生的自然氧化，实际量产的零件通常会做发黑、镀锌或者喷涂防锈涂层，适应不同的工作环境，比如在潮湿工况下使用的轴件，还会选用不锈钢材质或者做镀铬处理，提升耐腐蚀性能。

　　另外，轴端通常会设计键槽或者螺纹孔，用来实现和传动件的周向、轴向固定，键槽的位置要避开轴的应力集中区域，宽度和深度要符合对应标准键的尺寸要求，装配时键的两侧面要和键槽紧密贴合，保证扭矩传递的可靠性。如果是用于高精度传动场景的轴，还会在轴端设计中心孔，作为磨削加工和检测的基准，中心孔的精度会直接影响轴各段外圆的加工同轴度，所以加工过程中需要对中心孔做研磨处理，避免热处理变形后中心孔失准。很多现场维修的案例里，长轴出现磨损或者弯曲后，往往也是通过修研中心孔，再重新磨削轴颈的方式进行修复，能大幅降低备件更换成本。这类轴件的选材通常根据载荷大小确定，轻载场景下用45号钢调质处理即可满足强度要求，重载或者冲击载荷较大的场景，则会选用40Cr等合金结构钢，经过调质、表面淬火处理后，获得更好的综合力学性能，既保证芯部的韧性，又提升轴颈表面的硬度和耐磨性，延长零件的使用寿命。
