长杆类斯特特结构件三维设计

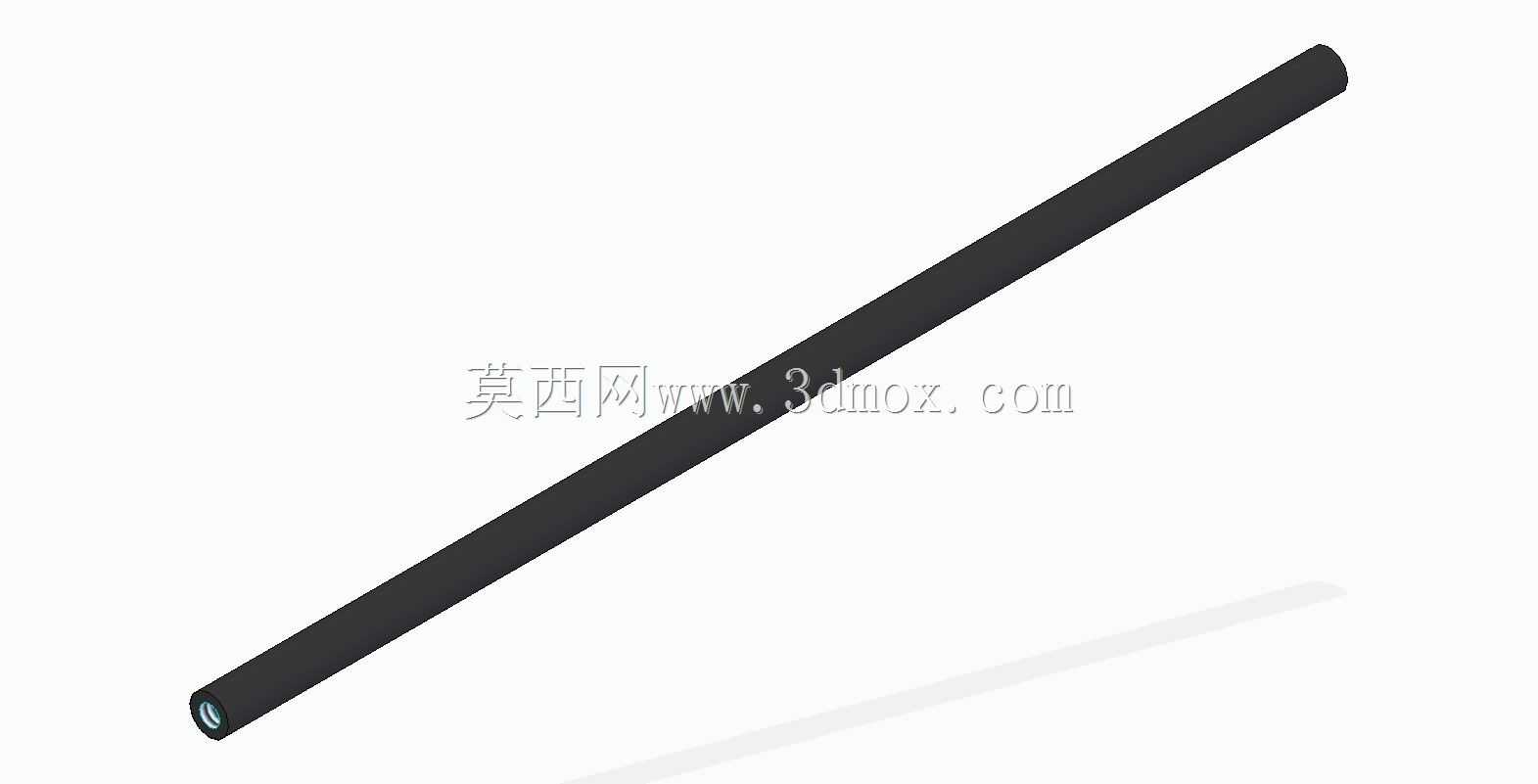

　　在各类轻载传动、导向支撑类机械结构中，这类细长杆状零件的应用覆盖范围极广，从轻工输送设备的侧向导杆、小型机具的操作延长杆，到自动化产线的物料拨杆、检测设备的探针延长臂，都能见到这类结构的身影。不同于常规等径直杆的设计，这个零件在端部做了内嵌式的限位结构，杆身主体采用等径圆截面设计，最大化降低长径比带来的弯曲变形风险，同时端部的内嵌槽可以直接配合端盖、卡簧或者连接接头，不需要额外在杆身加工外螺纹或者焊接连接座，减少了加工工序的同时，也避免了焊接带来的杆身变形问题。

　　从设计思路上看，这类细长杆首先要控制的是直线度公差，长径比超过20的杆类零件，如果截面设计不合理，很容易在热处理或者安装受力后出现弯曲，影响传动或者导向精度。这个零件采用等壁厚的空心圆管结构，相比同重量的实心杆，截面惯性矩更大，抗弯曲能力更强，同时空心结构也可以预留走线或者流体通道的空间，适配更多的安装场景。端部的内嵌结构做了圆角过渡，避免应力集中在槽口位置，在承受轴向推力或者径向侧向力的时候，不会在槽根位置出现断裂风险。

　　实际安装过程中，这类杆件的安装边界通常需要配合直线轴承或者导向套使用，杆身的外径公差需要控制在h7级别，表面粗糙度达到Ra1.6以下，才能保证滑动过程的顺畅，不会出现卡滞或者磨损过快的问题。杆身的长度方向不需要额外加工定位面，只需要在两端预留对应的安装卡位，就可以实现两端固定或者一端固定一端游动的安装方式，适配不同的热胀冷缩补偿需求。如果是用于传动场景，比如作为小型设备的推杆使用，端部的内嵌结构可以直接连接销轴或者快拆接头，不需要额外配置连接法兰，整体结构更紧凑，安装空间占用更小。

　　在功能特性上，这类杆件不承担大扭矩的传递，主要承受轴向的推拉力以及少量的径向侧向力，所以材料选型通常选用45号钢或者铝合金，表面做发黑或者阳极氧化处理，提升防锈能力和表面硬度，减少长期滑动带来的磨损。如果是用于有腐蚀的场景，也可以更换为304不锈钢材质，不需要调整整体结构尺寸，只需要调整表面处理工艺即可，结构的通用性极强。设计过程中需要重点校核杆身的压杆稳定性，根据实际安装的支撑间距，计算临界失稳压力，保证在额定工作载荷下不会出现失稳弯曲的问题，同时端部的连接结构需要做拉脱力校核，保证在最大轴向拉力下，连接位置不会出现脱开。

　　不同于复杂的异形结构件，这类细长杆的建模过程重点在于控制同轴度，整个杆身的外圆、端部内嵌槽的中心轴线需要完全重合，不能出现偏心，否则安装后会出现转动卡滞或者滑动阻力过大的问题。建模时优先采用旋转特征生成主体结构，再对端部的槽口做切除，避免多特征拼接带来的基准偏移问题，同时所有的棱边都做了0.2mm的倒角处理，去除加工毛刺，避免安装过程中划伤操作人员或者配合的轴承内圈。在实际的设备维护中，这类杆件属于易损件，当表面磨损量超过0.1mm的时候就需要更换，所以结构设计时尽量采用标准的外径尺寸，可以直接选用标准无缝钢管加工，降低备件的采购成本，也缩短维修更换的周期。
