带键槽轴套类连接衬套结构设计

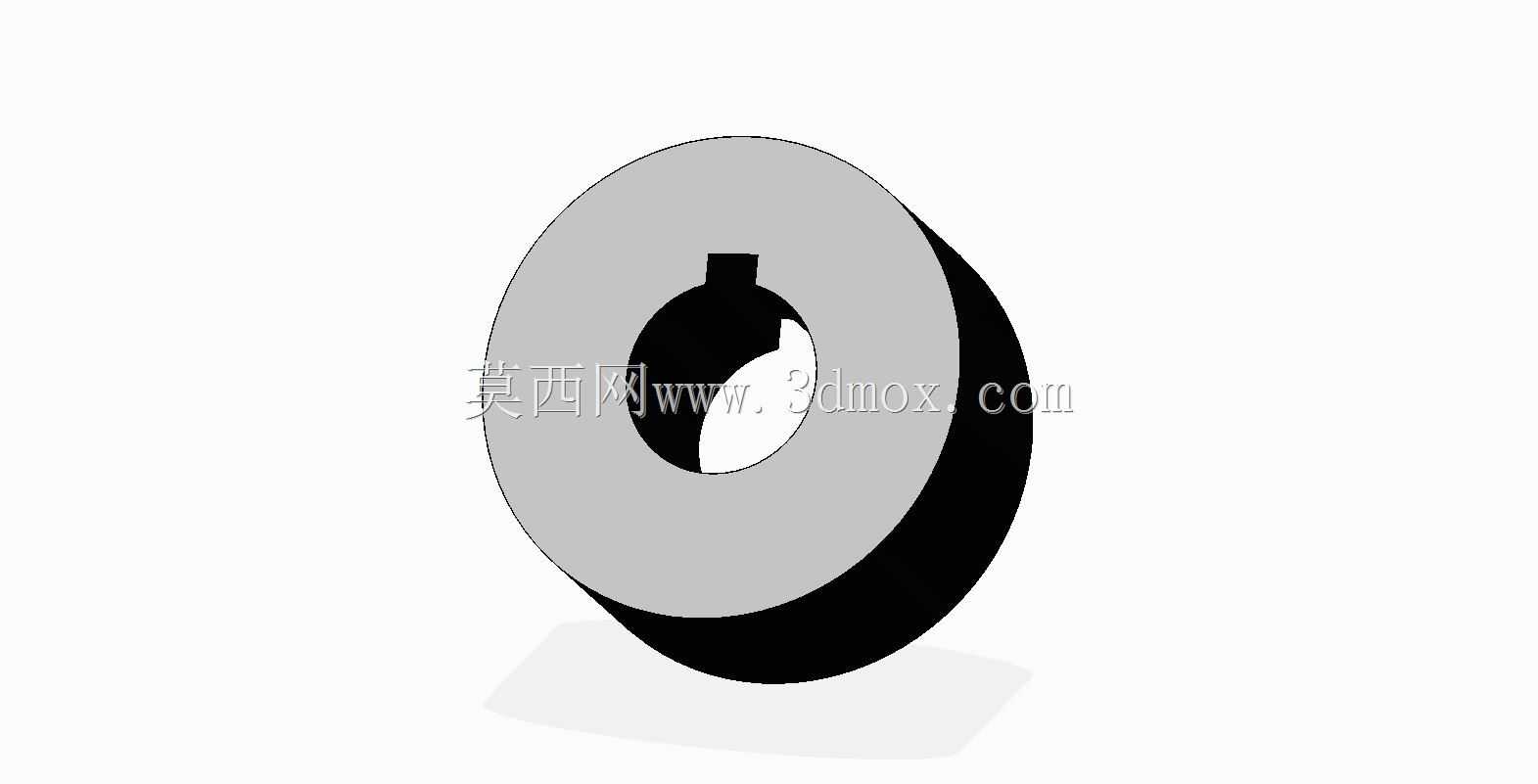

　　在常规旋转传动机构的装配场景里，这类带内键槽的环形衬件是轴系与轮毂之间传递扭矩的核心衔接零件，日常多见于中小型输送设备辊筒轴端、农用机械传动轮组、轻工设备的动力输出衔接位置，主要作用是填补轴与安装孔之间的配合间隙，同时通过键槽结构承担周向扭矩传递，避免轴与轮毂直接接触造成的磨损，后期维护时仅需更换该衬件即可，无需整体更换轴或轮毂部件，能大幅降低设备运维的配件成本。从结构设计逻辑来看，该零件采用等厚环形基体设计，内孔加工出标准平键槽，键槽的尺寸公差与对应轴的键宽采用过渡配合，既保证装配时的推入顺畅度，又能避免运转过程中键与键槽之间出现过大冲击间隙；外圆与轮毂安装孔采用过盈配合设计，装配时可通过温差法或压装法完成固定，

　　保证衬件与轮毂之间无相对转动。设计过程中需要重点控制几个尺寸边界：首先是内孔与外圆的同轴度公差，需控制在0.02mm以内，否则轴系运转时会出现径向跳动，轻则造成传动噪音增大，重则导致轴承过早疲劳损坏；其次是键槽的对称度公差，需相对于内孔轴线对称分布，偏差不超过0.015mm，避免键装配后出现单侧受力，长期运转造成键的剪切断裂；再者是衬套的轴向厚度，需要匹配轮毂的安装宽度，两端面需与内孔轴线保持垂直，垂直度公差不超过0.02mm，避免压装后衬套端面与轴肩出现偏斜，造成轴向定位失效。从实际使用场景的适配性来看，这类衬件的材质通常根据工况选择，普通无腐蚀的常温传动场景可选用45号钢经调质处理，硬度控制在HB220-250之间，

　　兼顾强度与韧性；如果是有耐磨要求的高速运转场景，可在外圆或内孔表面堆焊耐磨合金，或者整体采用铜合金材质，降低摩擦系数；如果是有腐蚀介质的化工场景，可选用不锈钢材质做钝化处理。建模过程中需要注意，键槽的根部需要做微小圆角处理，避免应力集中造成衬件在扭矩冲击下从键槽根部开裂，圆角半径通常取0.2-0.5mm，具体尺寸根据键槽宽度匹配；衬套的两端外圆边缘需要做小尺寸倒角，方便压装时顺利导入轮毂孔，倒角角度通常取15度，倒角边长1mm左右，避免压装时边缘切削轮毂孔内壁造成配合面损伤。在装配验证环节，需要模拟实际工况的扭矩载荷做静力学校核，确保衬件在额定扭矩下的剪切应力、挤压应力均在材料许用应力范围内，同时要核算键槽侧面的挤压强度，

　　避免长期交变载荷下出现键槽压溃变形；对于高速运转的应用场景，还需要做动平衡校核，避免因衬件的质量分布不均造成轴系振动。这类零件虽然结构简单，但是轴系传动中不可或缺的基础零件，设计时的公差匹配、细节处理直接影响整套传动机构的使用寿命与运转稳定性，很多现场出现的轴系异响、键断裂、轮毂磨损问题，往往都是这类衬件的设计公差不合理或者细节处理不到位导致的，建模时需要充分结合实际装配工艺与运维需求，不能只做简单的环形拉伸加键槽切除就完成设计，要把装配、使用、维护全流程的需求都融入到结构细节里。
