带限位光杆段外螺纹连接防护销轴

　　在各类工业设备的铰接、限位、防护类连接场景中，这类带光杆限位段的外螺纹防护销轴是十分常用的连接构件，区别于普通全螺纹螺栓，它的结构设计完全针对需要径向定位、轴向防窜动同时兼顾螺纹锁紧的安装需求。从实际应用来看，这类零件常出现在输送线侧挡防护栏的铰接点位、小型工装夹具的定位锁紧端、农用机械操作连杆的连接位，还有部分低压柜体的门轴限位结构中，既承担铰接转动的轴类功能，又能通过端部螺纹配合螺母实现轴向锁紧，避免连接部位在设备运行振动中出现松脱移位。

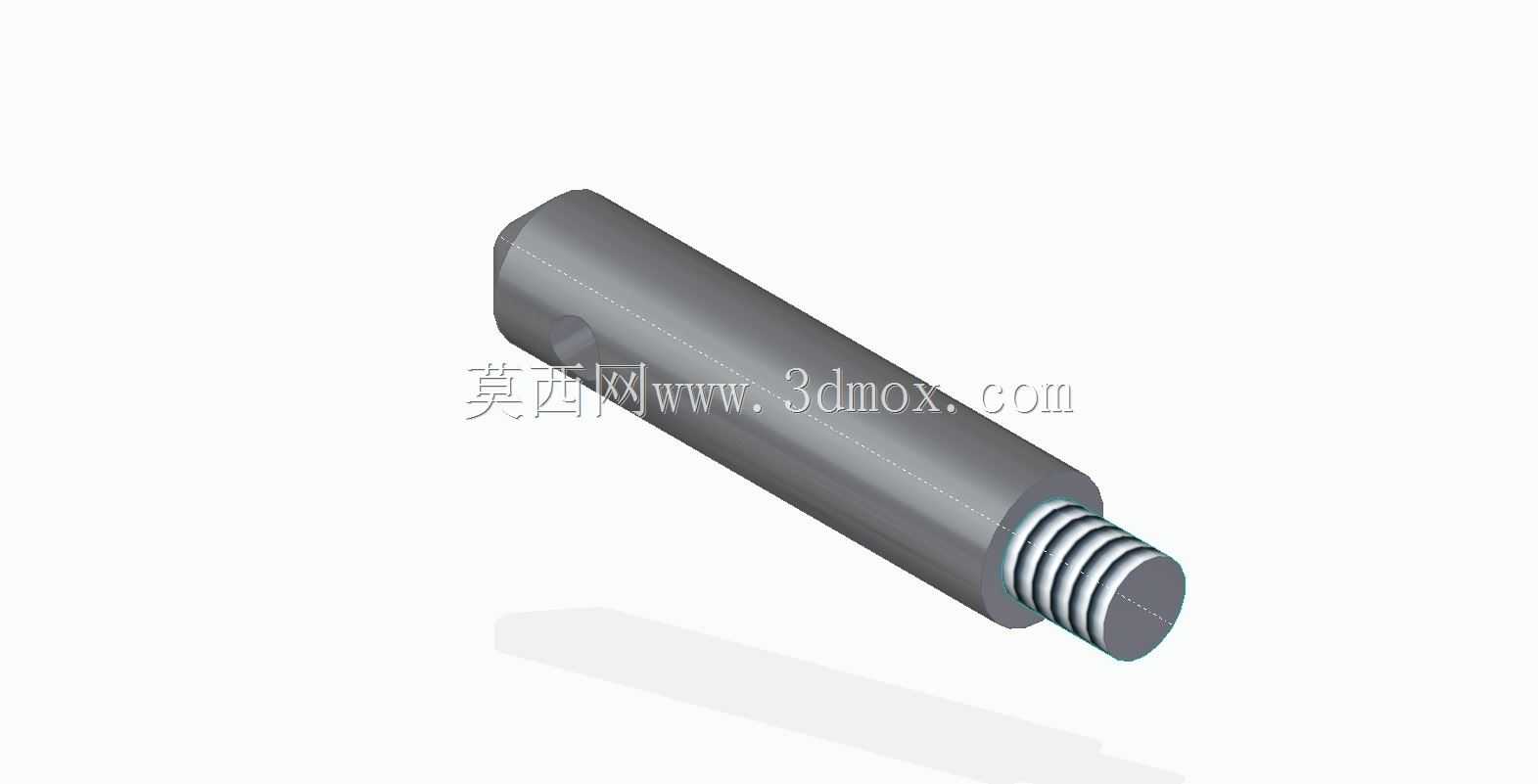

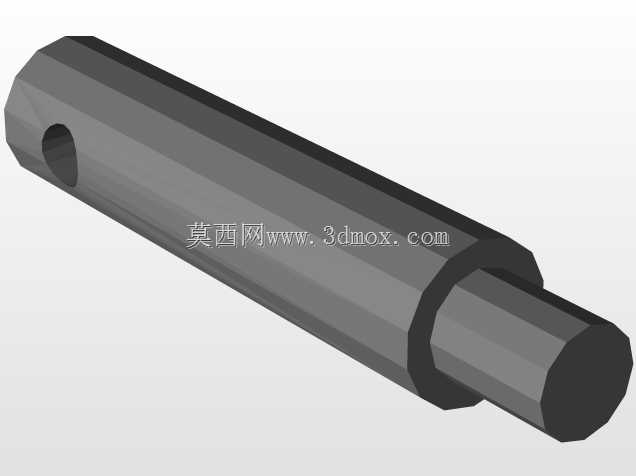

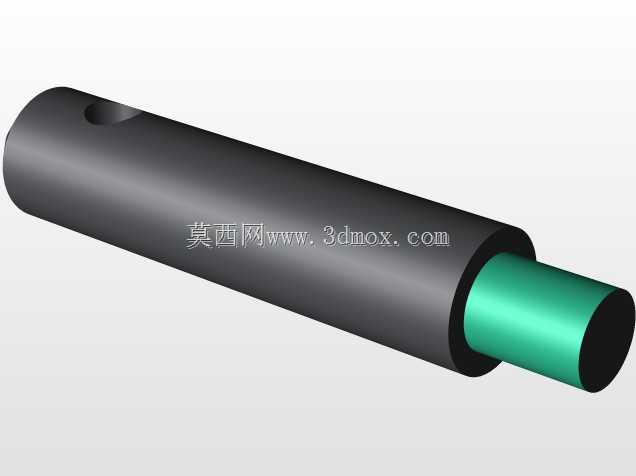

　　从结构设计逻辑来看，零件主体采用大直径光杆段作为核心承载部分，光杆表面做了光滑过渡处理，没有多余的台阶棱角，一方面是减少与安装孔壁的摩擦阻力，保证铰接转动时的顺畅度，另一方面也能避免应力集中，在承受径向剪切力的时候，光杆整段均匀受力，不会像台阶轴那样在截面突变处出现应力断裂的风险。光杆靠近端部的位置加工了一段小直径外螺纹，螺纹段和光杆段之间做了退刀槽处理，退刀槽的宽度和深度严格匹配常用螺纹加工刀具的走刀行程，既保证螺纹能完整加工到根部，让配套螺母可以完全拧紧贴合到光杆端面，也不会因为退刀槽过深削弱轴的整体强度。光杆远离螺纹的一端做了小尺寸的径向通孔，这个孔是用来穿装开口销的，当螺母拧紧到位之后，在螺纹末端的孔位装入开口销掰开尾部，就能彻底锁死螺母的转动路径，哪怕设备长期处于高频振动工况下，螺母也不会出现回转松脱的问题，这也是这类零件被称作防护螺栓的核心原因——它自带机械防松结构，比普通螺栓加弹垫的防松效果更可靠，适合用在有安全防护要求的连接点位，避免连接件松脱引发的设备故障或者安全隐患。

　　从安装边界的尺寸设计来看，光杆段的直径公差一般取h7级，和安装基座上的铰制孔采用间隙配合或者过渡配合，既能保证装配时可以顺利穿入孔位，又不会因为配合间隙过大导致连接部位出现晃动。光杆段的长度需要匹配被连接件的总厚度，一般要保证光杆段完全穿过两个被连接件的铰接孔，伸出端面1到2个螺距的长度，让螺母拧紧之后整个受力面都落在光杆的端面上，避免螺纹段承受径向剪切力——这是结构设计里很重要的细节，如果让螺纹段进入铰接孔承受剪切力，螺纹的牙底会因为应力集中很容易出现断裂，而光杆段是整圆截面，抗剪切能力比螺纹段高40%以上。端部的螺纹规格和光杆直径是匹配的，一般螺纹直径比光杆直径小2到4个毫米等级，比如光杆直径12mm的话，螺纹段一般做M8或者M10，这样在螺纹和光杆的过渡位置，截面变化率控制在合理范围，不会出现强度骤降的问题。径向销孔的位置设计在螺纹段的最末端，距离螺纹尾部大概2到3个螺距，保证螺母拧紧之后，销孔刚好露出在螺母外侧，方便穿装开口销，不会被螺母挡住。

　　在实际选型使用的时候，需要注意几个工程细节：首先是光杆段的长度必须严格匹配被连接件的叠厚，不能过长也不能过短，如果光杆过长，螺母拧紧之后会有一段光杆露在外面，容易和周边的运动部件发生干涉；如果光杆过短，螺母压在螺纹段上，就会出现刚才说的螺纹受剪的问题，大幅降低连接强度。其次是配套的螺母最好采用六角薄螺母，因为这类销轴的螺纹段长度本身不长，薄螺母可以在有限的螺纹长度内获得足够的啮合扣数，同时不会占用过多的轴向空间。另外，穿装开口销的时候，必须把两个尾部分开弯折到贴合螺母侧面和螺栓轴线方向，不能只掰开一个尾部，否则在振动过程中开口销容易从孔里滑出来，失去防松作用。

　　从建模的角度来说，这类零件的建模过程需要注意几个工艺细节的还原：首先是螺纹段不能只做装饰性的贴图螺纹，要还原真实的牙型轮廓吗？其实在做装配模拟的时候，如果不需要做有限元受力分析，可以采用简化的螺纹收尾结构，但是退刀槽的尺寸必须准确，否则在装配干涉检查的时候会出现误判。光杆端部的倒角必须做出来，一般是1×45度的装配倒角，方便装配的时候顺利穿入孔位，不会刮伤安装孔的内壁。径向销孔的边缘也要做微小的倒角，去除钻孔产生的毛刺，避免穿开口销的时候被毛刺卡住。整个零件的棱边都要做0.2到0.5mm的圆角处理，这不是为了外观好看，而是为了去除机加工产生的锐边毛刺，避免装配的时候划伤操作人员，同时也能减少热处理的时候锐边出现应力开裂的风险。

　　这类零件看起来结构简单，但是在设备的防护连接点位起到的作用非常关键，很多设备的安全事故都是因为这类小紧固件的选型或者安装不当导致的，所以在设计的时候不能因为零件小就忽略结构细节，每一个尺寸的确定都要结合实际受力情况、安装空间、防松要求来综合考量，才能保证连接结构长期稳定运行。
