四孔矩形衬垫垫片结构设计方案

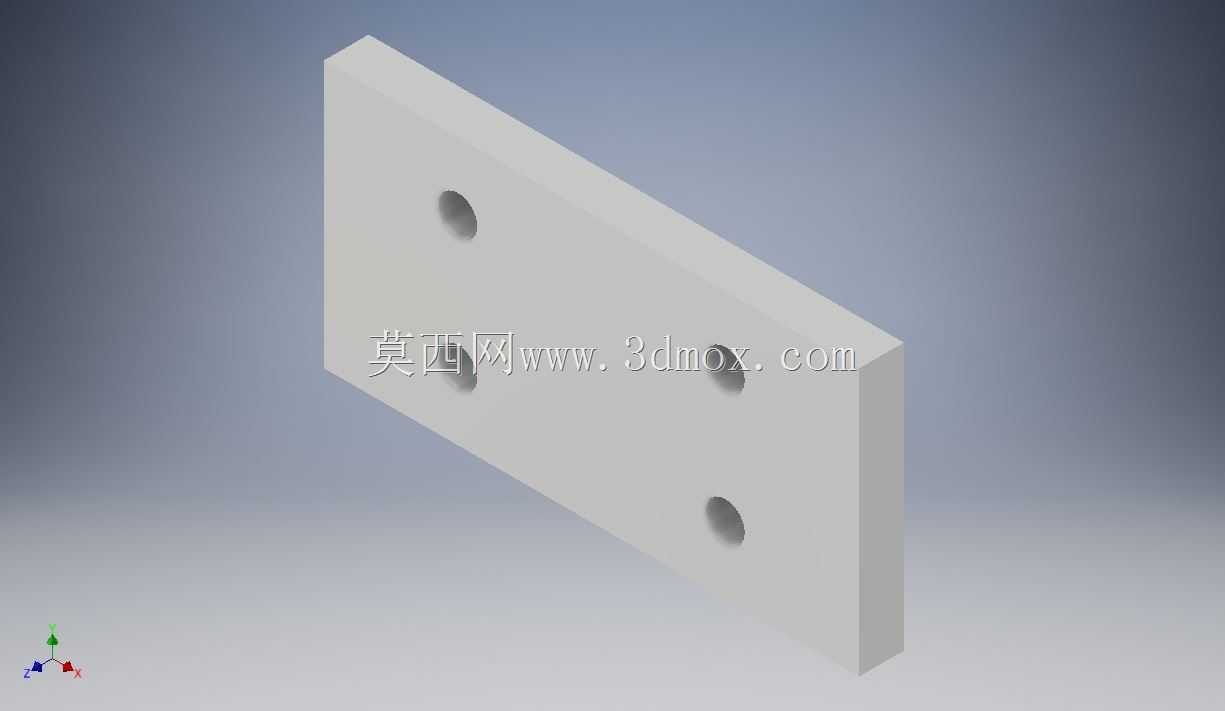

　　在各类机械装配场景中，这类带四个安装孔的矩形衬垫垫片是极为常见的基础连接件，常出现在工装夹具、自动化输送线机架、小型设备安装座的连接面之间，主要作用是填充两个刚性连接面之间的微观间隙，分散螺栓锁紧时的面压，避免硬接触造成的接触面压溃、磨损，部分工况下也可起到调整装配间隙、补偿加工公差的作用。从结构设计逻辑来看，这类垫片采用等厚度矩形板材作为基体，四个安装孔采用对称式排布，孔位分布沿矩形板的长度、宽度方向做等距偏移，保证螺栓锁紧时整个垫片受力均匀，不会出现局部应力集中导致的垫片变形、翘曲问题。设计时首先要匹配对应安装场景的安装边界，垫片的整体长宽尺寸需要完全覆盖被连接件的接触承压面，不能出现垫片边缘小于连接面的情况，

　　否则会导致承压面局部受力超出材料许用应力，长期运行后出现连接松动；厚度选择则需要结合实际装配的间隙补偿量、材料的压缩回弹率来确定，过薄无法起到间隙填充作用，过厚则会降低螺栓连接的刚性，影响整体连接结构的稳定性。四个安装孔的孔径设计需要比配套使用的螺栓公称直径大0.5-1mm，预留足够的装配调整余量，避免加工公差累积导致螺栓无法顺利穿入，同时孔口位置不做倒角处理，保证垫片与被连接件的接触面积最大化，避免应力集中在孔口边缘。这类垫片的选材通常根据工况确定，普通无特殊密封要求的机架连接场景多选用Q235冷轧钢板，表面做发黑防锈处理；有一定缓冲要求的场景可选用尼龙或聚四氟乙烯材质；有密封要求的工况则会选用橡胶复合板材，但无论选用哪种材质，

　　都对板材的平面度有较高要求，自由状态下平面度公差需要控制在0.1mm以内，避免装配后出现局部间隙。实际装配使用时，需要先将两个被连接面的毛刺、焊渣、油污清理干净，再将垫片平整放置在两个连接面之间，对齐四个安装孔后穿入螺栓，采用对角分次锁紧的方式拧紧螺栓，避免单次单侧锁紧导致垫片偏移、受力不均。在设备长期运维过程中，这类垫片属于易损检查件，每次设备拆解检修时都需要检查垫片的表面是否有压痕、变形、裂纹，若出现永久变形超过厚度10%的情况就需要及时更换，避免因垫片失效导致连接松动，引发设备运行振动、异响甚至结构故障。从建模角度来说，这类零件的建模逻辑非常清晰，先绘制矩形草图确定整体外轮廓，再根据安装孔的位置尺寸绘制四个孔的草图，

　　通过拉伸命令生成基体，之后对边缘做微小的倒钝处理去除锐边即可，建模过程中需要重点保证孔位的位置度公差，四个安装孔的位置度偏差需要控制在0.05mm以内，确保装配时的互换性，不需要额外的复杂特征，整个零件的结构完全服务于实际装配的功能需求，没有多余的装饰性结构，是典型的功能优先的机械基础零件。
