工业设备直角三角支撑掩护支架结构

　　在工业设备的机架搭建、生产线旁侧构件安装、电控柜壁挂固定、输送线侧边防护件挂载这类场景里，这类三角构型的支撑掩护支架是非常常用的结构件，很多刚入行的结构设计人员容易忽略这类小构件的受力细节，往往只画个大致外形就投产，最后现场出现支架变形、挂载件晃动甚至焊缝开裂的问题，反而要花更多时间返工整改。从实际使用的角度看，这类支架的核心作用是为挂载在垂直立面的构件提供斜向支撑力，抵消构件自重带来的倾覆力矩，同时对安装点位的连接结构起到掩护作用，避免外力直接冲击连接螺栓或者焊接点位，很多现场的管线支架、小型操作盒安装座、设备旁侧的防护挡板固定座，都会用到同构型的支撑结构。

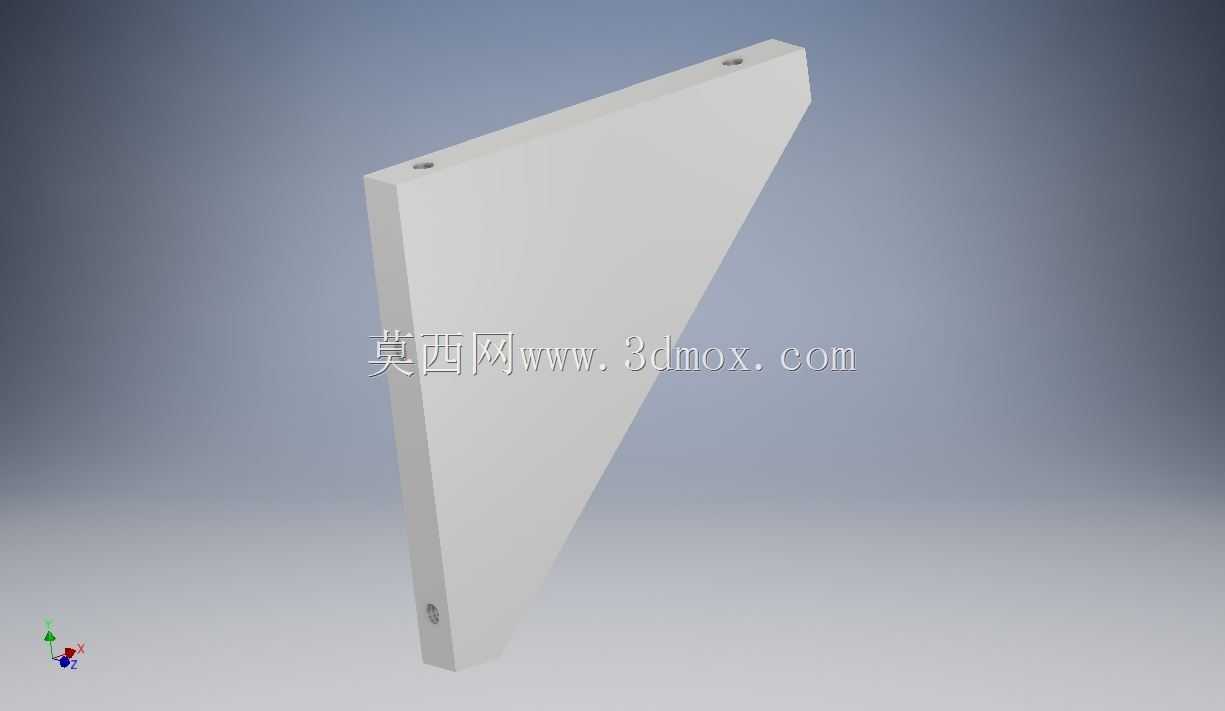

　　设计这类支架的时候，首先要明确安装边界：垂直安装边需要完全贴合设备的立面安装基准，三个安装孔分别对应立面的三个固定点位，上下两个孔位承担主要的拉压载荷，侧边的孔位用于限制支架的转动自由度，避免长期受振动出现螺栓松脱的问题；水平支撑边的端面需要和被支撑构件的底面完全贴合，保证支撑力均匀传递，不会出现局部应力集中压坏被支撑件的漆面或者薄壁结构。整体采用直角三角的构型，是因为在同等耗材用量的前提下，三角形结构的抗形变能力最强，斜向的筋板一体结构不需要额外焊接加强筋，减少了加工工序，也避免了焊接带来的热变形问题，很多小批量加工的场景里，这类一体切割成型的支架比焊接支架的加工效率高40%以上，尺寸一致性也更好。

　　从外形尺寸的匹配逻辑来看，支架的垂直边高度需要和被支撑构件的安装高度匹配，不能出现支架过高顶到构件上部结构、或者过低导致支撑点偏载的问题；水平边的伸出长度要根据被支撑构件的重心位置确定，必须保证构件的重心投影落在水平支撑边的范围内，否则会产生额外的倾覆力矩，给连接螺栓带来不必要的剪切载荷。支架的板厚选择要结合挂载重量计算，常规10kg以内的挂载件用5mm厚的板材即可满足强度要求，如果挂载的是振动较大的设备比如小型风机、振动送料器，则需要适当增加板厚，或者在斜板上增加减重孔的同时在孔边翻边提升结构刚度，避免长期受振出现疲劳裂纹。

　　实际安装的时候，要先固定垂直边最上方的螺栓，调整支架的水平度之后再固定其余两个安装孔的螺栓，最后把被支撑构件放在水平支撑边上，调整位置后完成构件与支架的连接，这种安装顺序能最大程度减少安装应力，避免支架受强制形变产生内应力。很多现场安装人员图省事，会先把支架和被支撑件组装好再往立面固定，这种方式很容易因为安装孔位的微小偏差导致支架被强行拉扯，长期使用后容易出现连接部位断裂的问题。另外这类支架的边角都做了倒角处理，避免安装过程中划伤操作人员，也不会割伤搭在旁边的线缆或者气管，这也是结构设计里容易被忽略的细节，很多新手设计的支架直角边锋利，现场使用时经常出现工伤或者管线破损的问题。

　　从受力路径来看，被支撑构件的自重通过水平支撑边传递到三角斜板上，斜板将载荷分解为垂直方向的压力和水平方向的拉力，分别由垂直边的上下安装孔承担，整个传力路径非常顺畅，没有多余的载荷转折，这也是这类结构能长期在工业场景广泛使用的核心原因。对比L型的无斜撑支架，这种三角支架的承载能力能提升3倍以上，在相同承载要求下可以使用更薄的板材，整体重量反而比厚重的L型支架更轻，不管是加工成本还是安装便利性都更有优势。在一些有防腐要求的场景里，这类支架可以采用不锈钢板材激光切割成型，不需要额外做表面处理就能直接使用；在普通设备上使用时，采用Q235板材切割后做喷塑处理，就能满足常规的防锈要求，适配绝大多数工业现场的使用环境。
