L型弯折水平扣板结构设计

　　在各类工装夹具、钣金机架、自动化输送线的侧边防护结构以及小型设备的外壳拼接场景中，这类L型弯折的水平扣板是十分常用的连接锁定构件，它不需要额外的焊接工序，仅靠自身的结构形态配合紧固件就能完成两个垂直面构件的快速拼接与位置锁定，在设备后期维护拆解时也能快速拆卸，不会对母材造成不可逆的损伤。从实际使用场景来看，这类扣板常被用在设备外壳的转角拼接处、安全防护门的侧边锁止位、输送线侧边挡板的固定端，还有一些小型工装的定位挡边安装位置，它的弯折形态刚好可以同时贴合两个垂直安装面，分散紧固件的受力点，避免单点固定带来的应力集中问题，在设备长期运行产生振动的工况下，相比直片式连接件，这种L型扣板的防松表现要稳定很多。

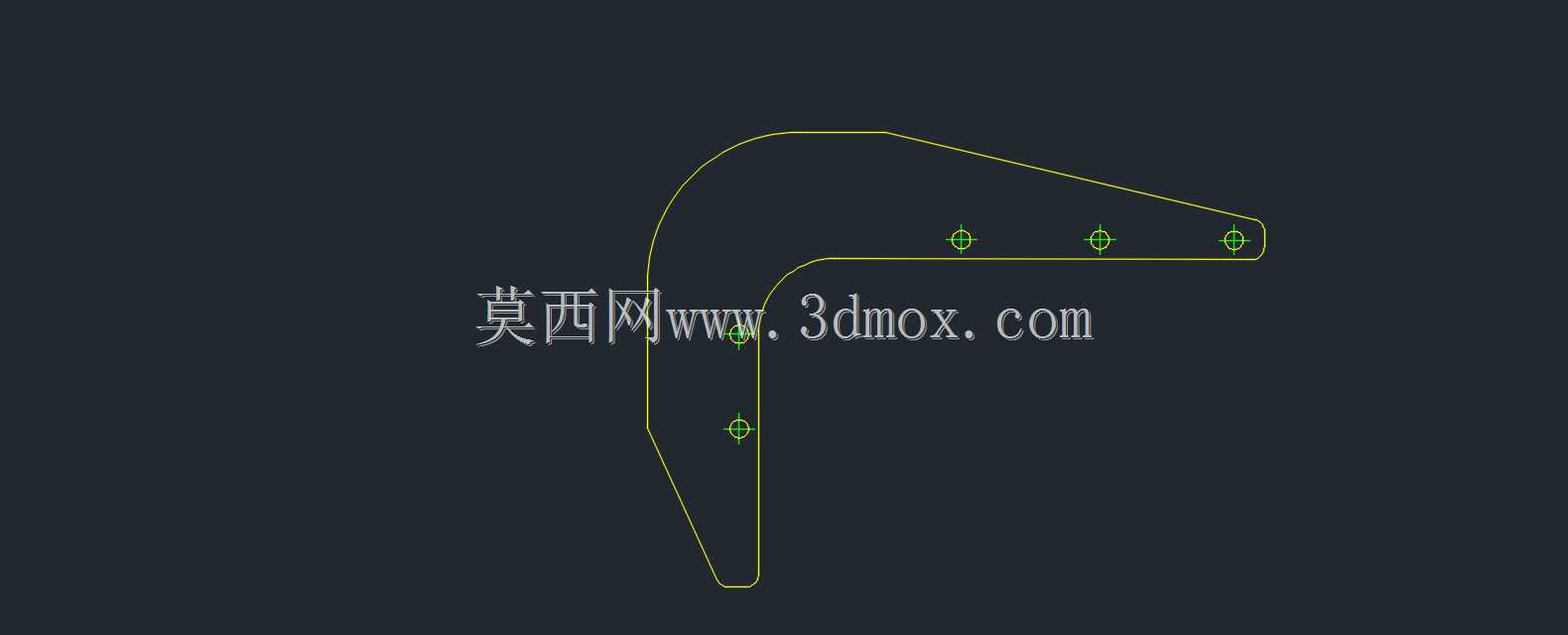

　　从结构设计的角度来看，这款扣板的弯折段做了圆弧过渡处理，没有采用直角弯折的设计，一方面是为了避免弯折处的应力集中，在冲压加工时减少板材开裂的风险，另一方面圆弧过渡的边缘在安装时不会划伤操作人员的手部，也不会对相邻的线缆、软管等辅件造成割损。扣板的长段平直部分设置了三个安装孔，短段平直部分设置了两个安装孔，孔位的排布沿着扣板的受力方向均匀分布，长段的三个孔主要承担水平方向的拉拽受力，短段的两个孔承担垂直方向的承重受力，孔位之间的间距经过测算，既保证了安装后紧固件之间有足够的操作空间，方便使用扳手或者电动螺丝刀完成锁紧操作，也避免了孔距过近导致板材局部强度不足的问题。所有安装孔都采用了等直径设计，适配市面上通用的圆头螺栓、自攻螺丝等紧固件，不需要专门定制特殊规格的连接件，降低了现场安装的配件采购成本。

　　在外形尺寸与安装边界的设计上，这款扣板的整体弯折角度严格控制在90度，两个平直段的长度比例根据常用的安装场景做了适配，长段的长度可以覆盖大多数设备外壳边框的安装宽度，短段的长度刚好可以贴合垂直面的安装型材面，不会因为过长突出安装面影响其他构件的布置，也不会因为过短导致固定受力不足。扣板的边缘都做了去毛刺处理，安装时不需要额外打磨边缘，所有的安装孔都做了轻微的沉孔设计，锁紧后螺栓头可以完全没入扣板表面，不会突出平面影响后续的盖板安装或者外观平整性。在实际选型使用时，需要注意安装面的平面度误差，如果两个垂直安装面的垂直度偏差超过1度，不建议强行锁紧螺栓，否则会导致扣板产生内应力，长期受振动影响容易出现断裂问题；安装时建议在扣板与安装面之间添加薄橡胶垫片，既可以增强锁紧后的摩擦力，提升防松效果，也能弥补安装面的微小平面度误差，让扣板贴合更紧密。

　　从建模设计的细节来看，这款扣板的弯折圆弧半径是根据板材厚度设定的，保证冲压加工时的成品率，不会因为弯折半径过小导致板材外侧拉伸开裂，也不会因为半径过大导致弯折处贴合不严，出现安装间隙。孔位的中心到板材边缘的距离都大于两倍的孔径，符合钣金结构设计的工艺要求，避免安装锁紧时板材边缘出现开裂变形。整个扣板的结构没有复杂的曲面或者特殊加工特征，采用常规的冲压、弯折工艺就可以批量生产，加工成本低，适合在各类通用机械设备上大规模使用，在一些需要经常拆卸维护的设备部位，这种扣板相比焊接固定的结构，维护效率可以提升60%以上，也不会因为多次拆解导致安装孔滑牙或者母材损坏。
