L型带抽屉转角办公桌三维结构设计

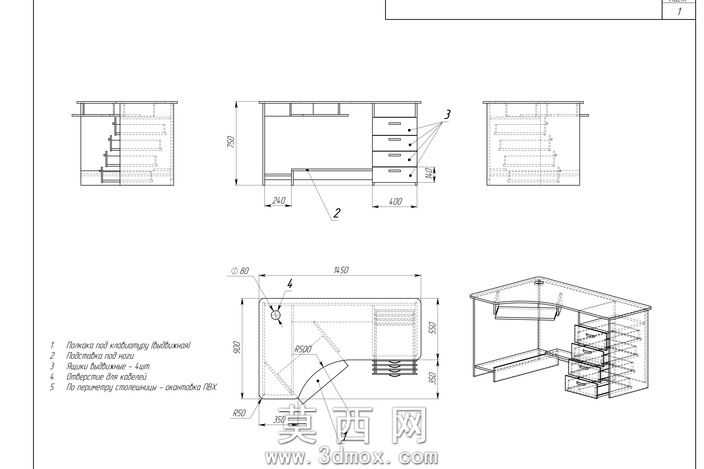

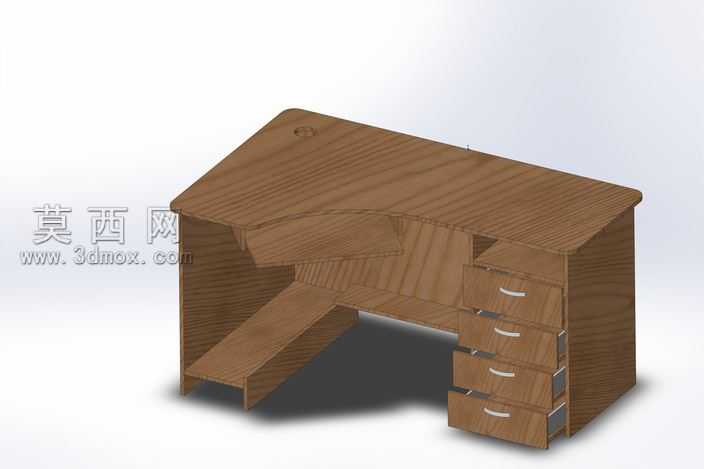

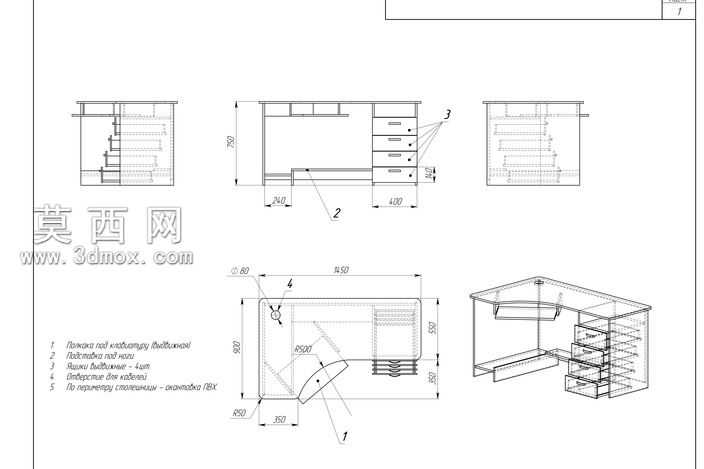

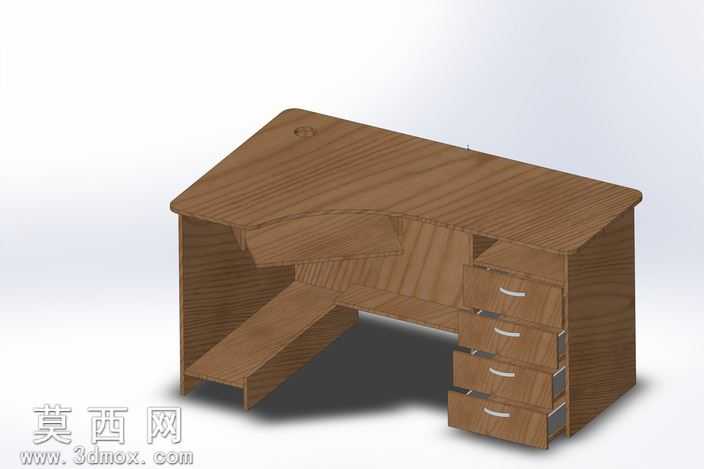

本作品为L型转角办公桌的三维参数化建模成果，建模过程严格遵循工程制图规范，以多视图工程图纸为尺寸基准，在SolidWorks平台下完成全参数化特征构建，确保模型各部分尺寸与图纸标注完全匹配，可直接用于生产加工的尺寸校核与工艺拆解。建模阶段首先绘制桌面的基准草图，通过拉伸特征构建L型桌面的基础实体，针对桌面转角处做了圆弧过渡处理，避免尖锐直角带来的使用磕碰风险，同时优化桌面边缘的受力分布。桌体侧边的竖向支撑结构采用薄壁拉伸特征搭建，预留了抽屉安装的导轨卡槽位，卡槽的尺寸公差按照常规办公家具导轨的安装标准设定，可适配市面上多数通用三节静音导轨。右侧的多层抽屉组件采用独立的子装配体构建，每个抽屉的抽盒、面板、拉手安装位都做了单独的特征细化，抽屉面板之间预留了均匀的工艺缝隙，保证实际安装后抽拉动作不会出现干涉卡顿。桌体下方的弧形活动支撑板采用曲面建模方式完成，通过样条曲线绘制支撑板的轮廓轨迹，再经拉伸、倒圆角处理形成顺滑的曲面形态，该支撑板可作为临时拓展台面使用，也可在不使用时收纳至桌体下方，不占用额外办公空间。模型构建过程中对所有棱边都做了R2-R5不等的倒圆角处理，还原真实家具的工艺细节，避免尖锐棱边的安全隐患。材质配置阶段，桌面主体赋予浅木纹哑光材质，还原实木办公桌的视觉质感，抽屉面板采用与桌面同色系的木纹材质做深浅区分，支撑结构赋予浅灰色哑光金属材质模拟钢制桌架的质感，拉手部分赋予亮面镀铬材质，通过材质的明暗、质感差异区分不同部件，提升模型的真实渲染效果。结构设计上充分考虑办公场景的使用需求，L型的桌面布局可同时满足办公操作、文件摆放、设备放置的多重需求，右侧竖向排列的多层抽屉可分类收纳文件、办公用品，提升桌面的整洁度，桌体底部预留了充足的腿部活动空间，符合人体工程学的尺寸要求，长时间办公不会产生局促感。整个模型的特征树逻辑清晰，所有尺寸均做了参数化关联，修改基础参数即可快速调整桌体的整体尺寸、抽屉数量、桌面厚度等关键参数，可快速衍生出不同规格的同系列转角办公桌模型，大幅提升同类型产品的设计迭代效率。
