工业编码器防护外壳结构设计

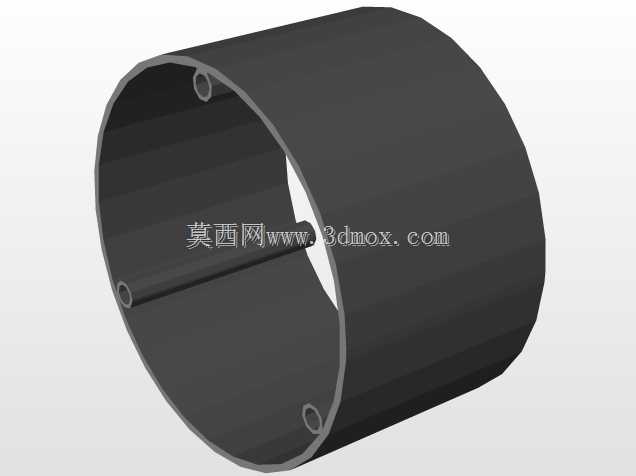

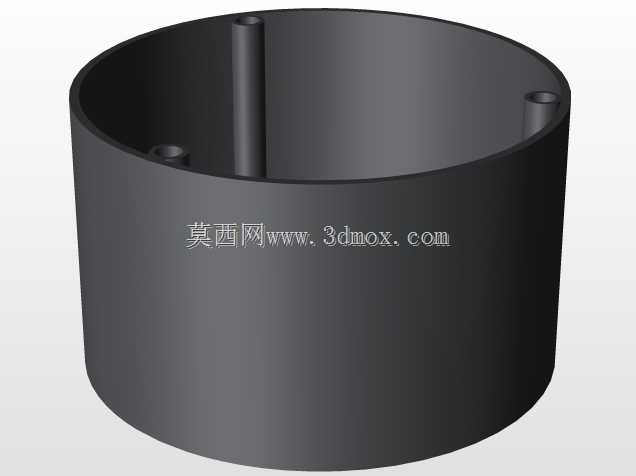

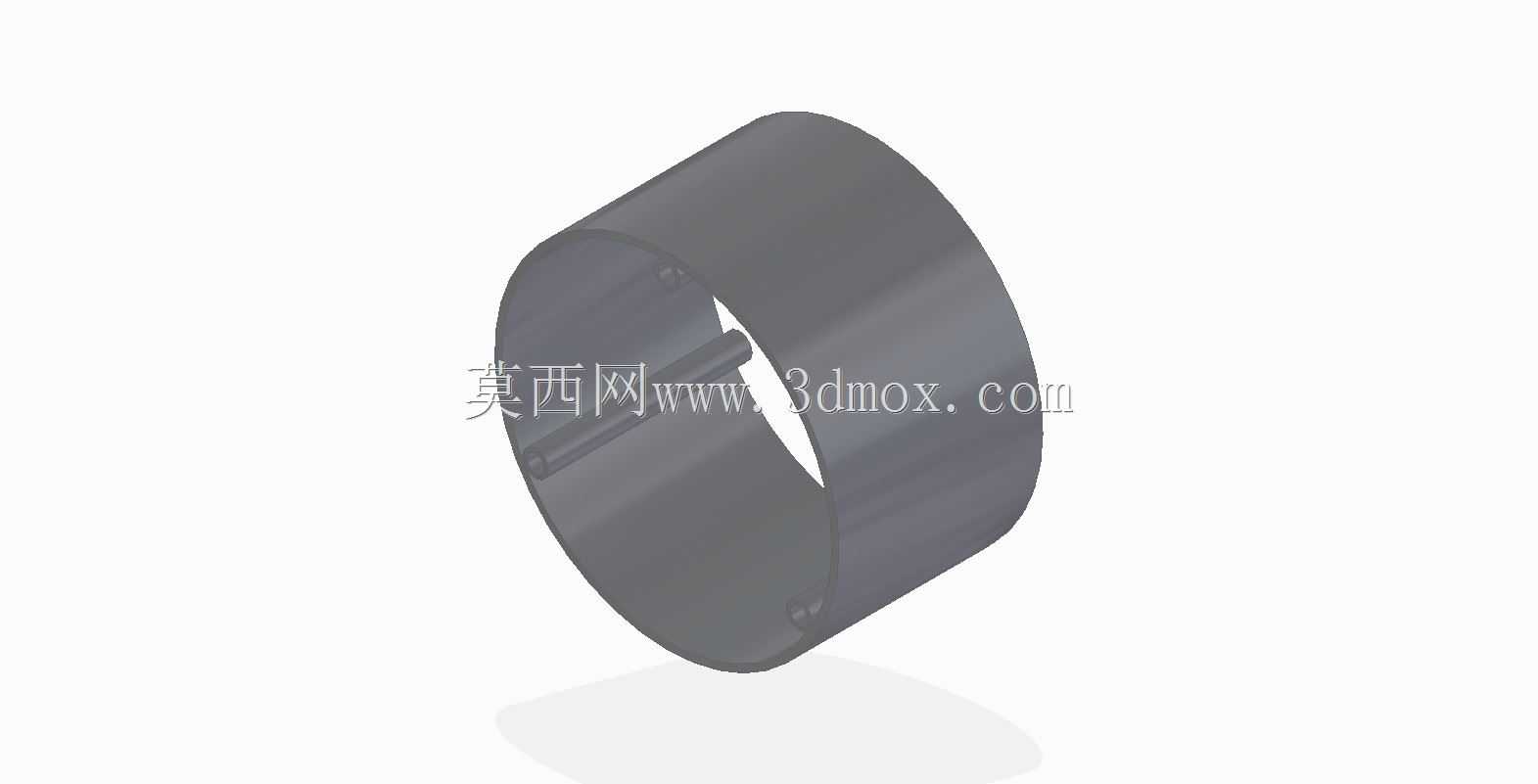

　　在工业传感检测领域，编码器作为转速、位置、角度反馈的核心元件，其防护外壳的结构合理性直接决定了编码器在复杂工况下的运行稳定性，不少现场编码器出现进灰、凝露、受外力磕碰损坏的问题，追根溯源都和外壳的结构设计缺陷有关。这款圆筒形编码器外壳，采用薄壁筒式主体结构，整体为等径回转体构型，内壁预留了编码器核心码盘、光电收发组件的安装定位凸点，不需要额外加装定位衬套就能完成内部元件的轴向与周向定位，减少了装配环节的零件数量，也降低了多零件配合带来的累积公差。从实际应用场景来看，这类外壳多用于工业伺服电机尾部编码器安装、自动化生产线输送辊筒转速检测、机床主轴位置反馈等场景，不同场景下对外壳的安装边界有不同要求，这款外壳的筒壁厚度控制在合理区间，

　　既保证了足够的结构刚性，在承受常规装配挤压力、现场轻微磕碰时不会发生形变挤压内部码盘，又不会因为壁厚过大导致整体外径超标，无法适配电机尾部的标准安装腔。设计过程中，筒身两端的配合面做了同轴度公差约束，保证外壳和端盖、安装基座配合时不会出现偏心，避免编码器转轴和外壳不同心导致的转轴磨损、码盘刮擦问题；筒身内侧的定位凸点采用对称排布，一共设置三处，分别对应内部PCB板的三个安装孔位，装配时只需要将PCB板对准凸点压入，再通过端部的卡簧就能完成固定，不需要打胶或者额外拧装多颗螺丝，大幅提升了装配效率，也避免了螺丝松动脱落掉入码盘间隙引发的设备故障。从安装边界来看，这款外壳的轴向长度匹配常规25mm外径增量式编码器的安装尺寸，

　　筒身外圆没有多余的凸起结构，安装时可以直接插入对应规格的安装座内，通过侧面的紧定螺钉完成周向固定，不需要额外设计定制安装法兰，能适配市面上多数通用型编码器的安装尺寸要求。在实际工况适配性上，筒身的接缝位置做了贴合面设计，配合端盖的密封圈就能达到IP65级别的防护能力，能够阻挡车间内的金属粉尘、切削液飞溅进入编码器内部，在机加工车间、焊接生产线这类多粉尘、多飞溅物的场景下，能有效保护内部的光电元件不受污染。不少现场运维人员反馈，部分编码器外壳采用拼接式结构，长期受设备振动影响容易出现接缝开裂，这款外壳采用整体式筒身结构，没有纵向拼接缝，抗振动性能更好，在设备长期运行产生的持续振动下，不会出现接缝松动、壳体开裂的问题。另外，

　　外壳内壁做了哑光处理，避免内部光电元件发射的光线在筒壁产生漫反射，干扰光电接收信号的准确性，这一细节设计往往是很多仿制外壳容易忽略的点，不少替换外壳因为内壁反光，导致编码器输出脉冲出现杂波，引发设备定位不准、转速反馈波动的问题，这款外壳在设计时就考虑到了光学路径的干扰问题，对内表面的粗糙度做了明确要求，从结构层面规避了光干扰问题。从装配流程来看，这款外壳的开口端做了微小的倒角引导，安装内部组件时不会刮伤PCB板上的电子元件，也不会划破端盖的密封圈，降低了装配过程中的零件损耗率。在和编码器转轴的配合位置，外壳端部预留了标准的转轴过孔，孔位和筒身的同轴度控制在0.02mm以内，保证转轴转动时不会和外壳发生摩擦，长期运行也不会出现转轴磨损、密封件损坏的问题。对于设备选型人员来说，这类标准化尺寸的编码器外壳，不需要重新开模定制，就能直接替换同规格损坏的编码器外壳，降低了设备备件的采购成本，也缩短了设备故障的维修时间，毕竟生产线上编码器损坏导致的停机，每一分钟都会带来产能损失，能够快速替换的标准化外壳，在现场运维中有着很高的实用价值。
