双孔安装式金属挡止限位板结构

　　在各类工业设备的结构搭建中，这类带双安装孔的平板挡件是出镜率极高的基础结构件，很多刚入行的结构设计人员容易忽略这类小件的设计细节，实际在产线运行中，这类挡件的失效往往会导致整条工位的动作错位，引发连锁的设备故障。从实际应用场景来看，这类挡板常被用在物料输送线的侧边限位、工装夹具的行程挡止、机柜内部的元器件隔挡、小型设备的安装定位基准位置，比如皮带输送线的侧边，会沿输送方向间隔布置多块同规格挡板，限制输送过程中工件的横向偏移，避免工件从皮带侧边滑落；在气动滑台的行程端点，这类挡板会配合缓冲垫安装，作为滑台硬限位的最后一道防护，避免气缸过冲损坏滑台导轨；在电气柜内部，这类挡板也可用来分隔强弱电走线区域，避免线缆移位触碰高压接线端引发安全隐患。

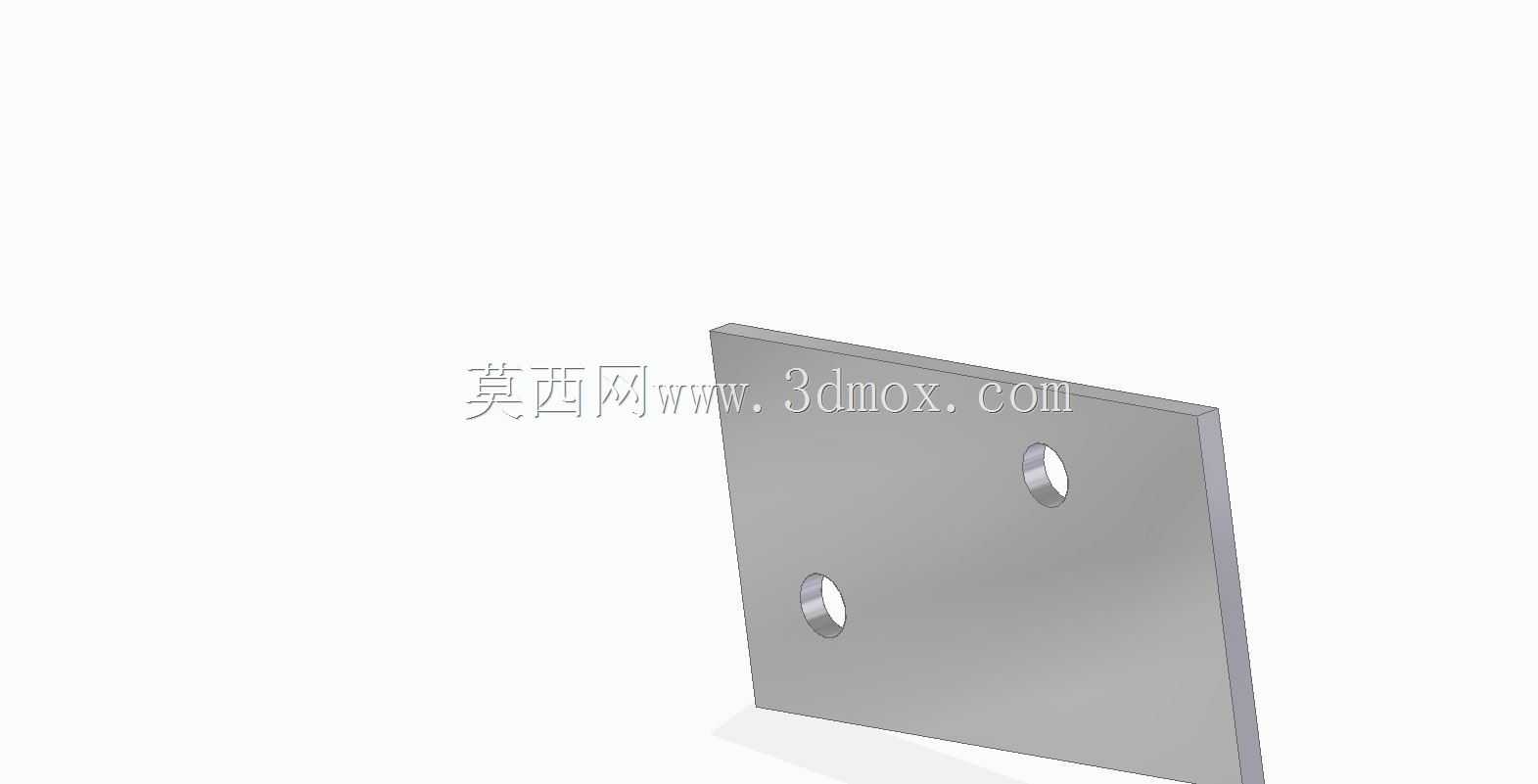

　　从功能特性上看，该挡板采用平直金属板材加工而成，整体无多余的弯折或凸起结构，两个安装孔沿板面对角方向布置，这种孔位设计相比同侧并排的孔位，能在相同的板面尺寸下获得更好的安装抗扭性能，当挡板受到侧向冲击力时，两个对角布置的紧固件可以形成更稳定的受力三角形，减少挡板受冲击后绕安装点转动的概率。板面整体做了平整处理，安装后与贴合面的接触间隙可以控制在很小的范围内，不会因为板面翘曲导致安装后出现倾斜，影响挡止精度。孔位采用了沉孔加工设计，紧固件安装后头部可以完全沉入板面以下，不会在挡板的挡止面形成凸起，避免工件移动过程中被紧固件头部刮擦，损伤工件表面。

　　设计这类挡板的时候，首先要确认的是安装边界的尺寸约束，需要先测量安装基座的可用安装面大小，确定挡板的整体长宽尺寸，避免挡板尺寸过大与周边的运动部件产生干涉，同时也要保证挡板有足够的伸出高度，能够完全覆盖需要挡止的工件的接触高度，避免工件从挡板上方越过。其次要核算受力情况，如果挡板是用作冲击载荷较大的硬限位，就需要适当增加板材厚度，同时对安装孔的位置做加强处理，比如在安装面焊接加强衬套，避免长期受冲击后孔位出现变形拉长；如果只是用作静态的隔挡或者线缆分隔，就可以选用较薄的板材，控制整体重量和材料成本。孔位的间距设计需要匹配安装基座上的预设螺孔间距，加工前要核对孔位的中心距公差，避免出现安装孔错位无法装配的问题，孔的直径要比选用的紧固件直径大0.2mm到0.5mm，预留一定的安装调整余量，方便装配时微调挡板的位置。

　　从安装适配的角度来说，这类平板式挡板的安装门槛很低，不需要配套复杂的安装座，只需要在安装基础面上加工对应规格的螺孔，使用普通的内六角螺栓或者十字盘头螺栓就可以完成固定，后期维护更换也十分方便，当挡板的挡止面出现磨损变形时，只需要拆下两个紧固件就可以快速更换备件，不需要对周边设备做大规模拆解。在一些需要调整挡止位置的场景下，也可以将其中一个安装孔设计成长圆孔，实现一定范围内的位置无级调整，适配不同尺寸工件的挡止需求，不过要注意长圆孔的长度不能过大，否则会降低挡板的安装稳定性，受冲击时容易出现位置偏移。另外在选用板材材质的时候，要根据使用环境做调整，在普通的干燥车间环境下使用普通冷轧钢板做喷塑处理即可，在有腐蚀介质的化工车间或者潮湿的户外场景，就需要选用304不锈钢板材或者做镀锌防腐处理，避免长期使用后板材锈蚀，导致结构强度下降出现断裂。

　　很多设计人员在做这类小件的时候，往往直接套用标准件库的模型，不核对实际的安装空间和受力需求，最后现场装配时才发现挡板要么太高碰了运动部件，要么太薄受冲击变形，要么孔位对不上安装螺孔，反而耽误了项目的调试进度。实际上这类基础结构件的设计最能体现结构工程师的细节把控能力，需要结合实际的使用场景逐一确认每个尺寸参数，不能照搬通用模型就直接出图加工。比如在输送线侧边使用时，挡板的安装高度要比输送工件的底面高出至少15mm，才能保证工件偏移时能被有效挡住，同时挡板的边缘要做倒角处理，去除加工后的锋利毛刺，避免操作工人调整设备时被割伤；在用作滑台硬限位时，挡板的迎击面需要粘贴聚氨酯缓冲垫，降低硬接触产生的冲击噪音，同时吸收一部分冲击能量，延长挡板和紧固件的使用寿命。
