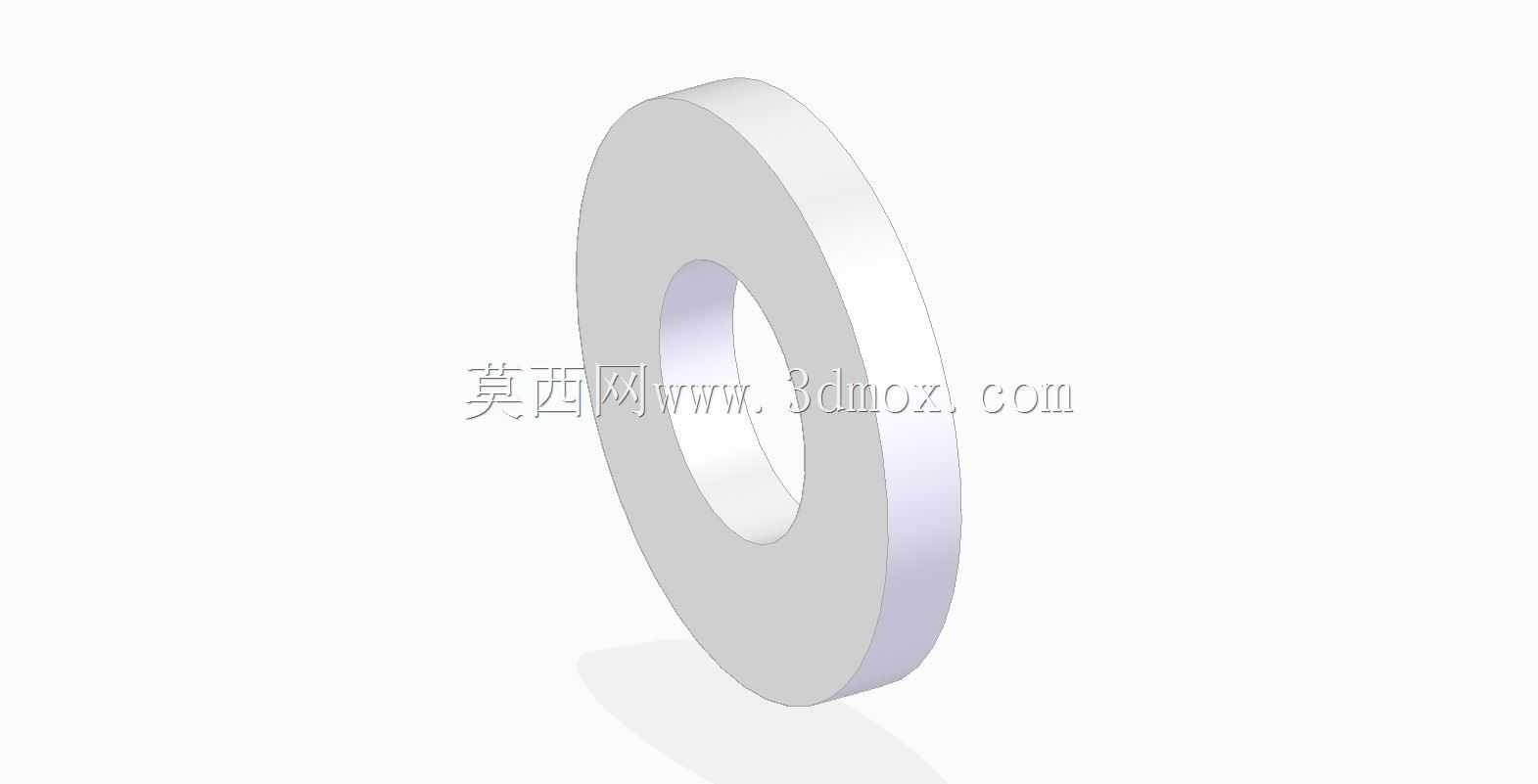

环形止动垫片机械结构三维设计

　　在各类重载、存在持续振动的机械装配场景中，螺纹连接的防松失效一直是结构设计环节需要重点规避的问题，止动垫片作为接触式机械防松的核心零件，广泛应用于工程机械底盘连接、重型减速机输出端锁紧、矿山设备振动筛的紧固件配套、风电塔筒法兰连接副等场景，这类场景的共性是设备运行过程中存在持续的交变载荷、冲击振动，单纯依靠螺纹预紧力的摩擦力防松很难保证长期连接可靠性，一旦螺纹副出现回转松脱，轻则导致设备运行异响、定位精度偏移，重则引发连接结构脱落、设备停机甚至安全事故。这款环形止动垫片的设计，首先从功能实现逻辑出发，摒弃了部分防松结构依赖额外涂胶、双螺母对顶的复杂装配方式，采用纯机械接触的止动逻辑，安装时垫片套设在连接螺栓的光杆段，一侧端面贴合被连接件的安装基准面，另一侧与螺母承压面接触，通过垫片自身的结构形变与接触面的咬合阻力，抵消螺纹副受到的回转松脱力矩。从外形尺寸设计来看，垫片的内孔直径与适配螺栓的光杆直径采用间隙配合，间隙量控制在0.2-0.5mm区间，既保证安装时可以顺利套入螺栓，不会出现卡滞，也避免间隙过大导致垫片在受载时出现径向窜动，影响止动效果；垫片的外径尺寸略大于配套六角螺母的对边宽度，保证螺母承压面可以完全压覆在垫片端面上，不会出现局部悬空导致的压应力集中，避免长期受载后垫片出现局部压溃变形。厚度方向的尺寸设计结合了适配螺栓的公称直径，按照螺栓预紧力产生的压应力不超过垫片材料屈服强度的70%来计算，

　　保证在额定预紧力下垫片不会出现过度塑性变形，同时保留足够的形变空间来填充被连接件与螺母端面的微观不平度，增大接触摩擦力。设计过程中充分考虑了安装边界的适配性，垫片的两个端面都做了精整处理，表面粗糙度控制在Ra3.2以内，避免端面存在凸起毛刺导致安装时出现偏斜，保证承压面的接触面积达到90%以上；垫片的内外圆边缘都做了小尺寸的倒角处理，既可以去除冲压或车削加工产生的飞边，也能在安装时起到导向作用，避免刮伤螺栓杆部或者被连接件的安装面。从实际使用的角度来看，这款止动垫片不需要配套特殊的安装工具，常规的套筒扳手、扭矩扳手即可完成装配，装配过程中只需要按照对应螺栓的额定预紧扭矩打紧螺母即可，不需要额外的操作步骤，

　　适合流水线批量装配以及野外设备的现场维修更换。不同于尼龙锁紧螺母、金属自锁螺母这类依靠螺纹段形变实现防松的零件，这款止动垫片不存在反复拆装后防松性能衰减的问题，只要垫片没有出现明显的弯折、裂纹、过度压痕，多次拆装后依然可以保持稳定的止动效果，在需要定期拆解维护的设备连接部位，这种特性可以大幅降低维护过程中的零件更换成本。在材料选型的适配设计上，该结构预留了足够的性能冗余，不管是采用常规的65Mn弹簧钢冲压成型，还是针对腐蚀环境采用304不锈钢加工，结构尺寸都不需要做额外调整，只需要根据材料的屈服强度对应调整厚度公差即可，适配不同工况的使用需求。很多设计人员在做连接结构选型时，容易忽略垫片的安装空间预留，

　　这款环形止动垫片的轴向安装尺寸只需要预留出垫片自身厚度加上0.1mm的压缩余量即可，不需要像止动垫圈那样预留耳板弯折的操作空间，在安装空间紧凑的连接部位，比如液压阀块的安装面、小型减速机的端盖连接部位，这种紧凑的尺寸优势会更加明显，不会因为防松零件的尺寸问题导致周边零件出现干涉。另外在设计时也考虑了载荷的均匀传递，垫片的整体平面度公差控制在0.1mm以内，避免螺母打紧后垫片出现翘曲，导致螺栓承受附加的弯曲应力，要知道螺栓连接的失效很多时候并不是因为拉伸载荷不足，而是附加弯曲应力导致的疲劳断裂，平整的垫片承压面可以让螺栓的预紧力均匀传递到被连接件上，提升整个连接副的疲劳寿命。在振动测试的等效验证中，该结构的止动垫片在200小时的持续振动工况下，螺母的回转松退量小于15度，远低于行业标准允许的30度松退阈值，可以满足绝大多数工业设备的防松需求，不管是静态的钢结构连接，还是动态的运动部件连接，都能提供稳定可靠的防松性能。
