机械连接用阶梯式止动垫圈结构设计

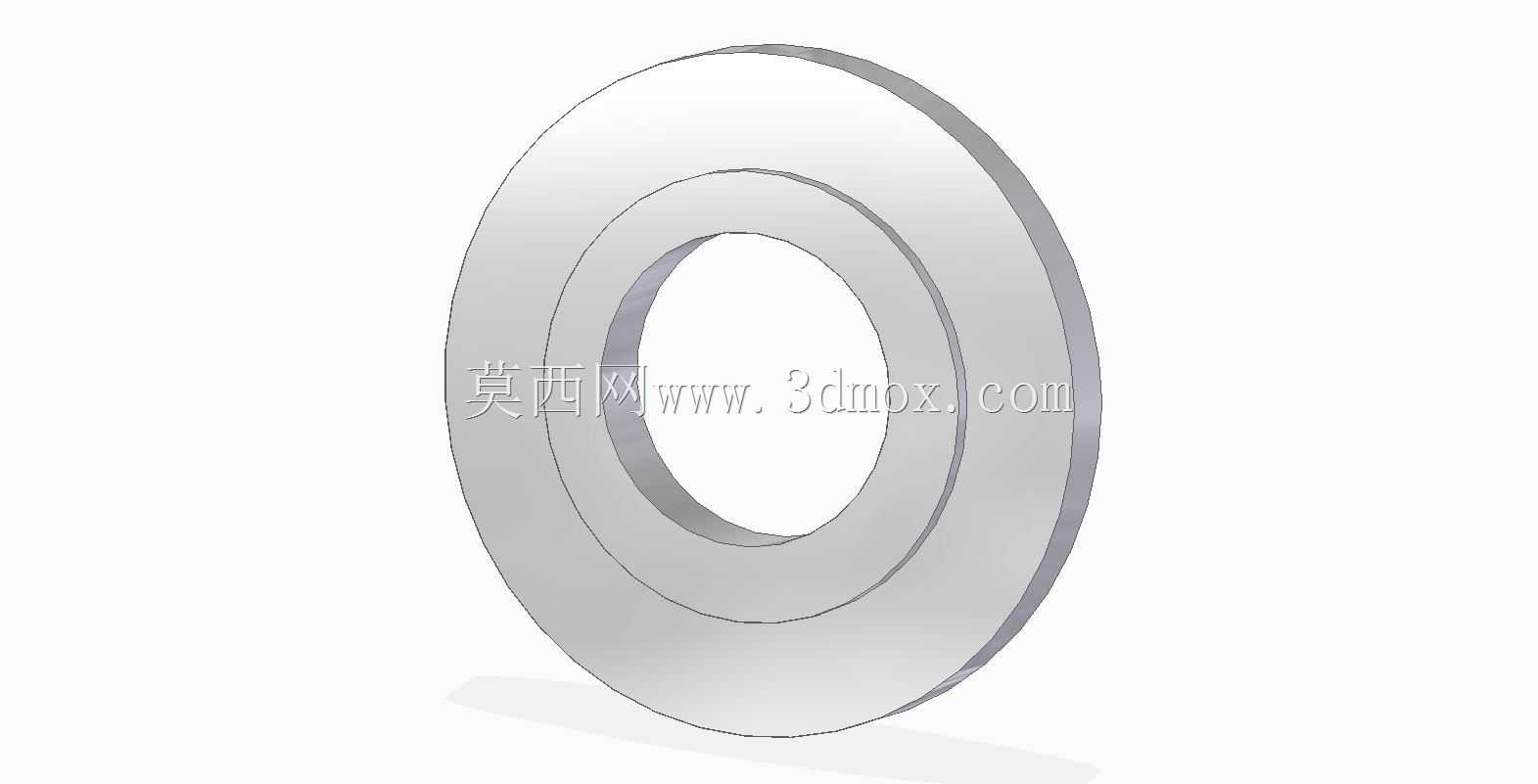

　　在各类机械装配场景中，螺纹连接的防松可靠性直接决定设备长期运行的稳定性，尤其是在存在交变载荷、振动冲击的工况下，普通平垫圈无法限制螺纹副的相对转动，容易出现螺母回退、连接失效的问题，止动垫圈正是针对这类需求设计的防松紧固零件。这款阶梯式止动垫圈采用同轴双环面结构，区别于传统单片平垫圈的等厚度设计，内环凸起的台阶面可嵌入被连接件的沉孔或螺栓杆部的定位槽内，外环平面则与螺母承压面完全贴合，装配后既能通过台阶结构限制垫圈自身的周向转动，又能增大螺母与被连接件之间的接触摩擦力，双重作用下避免螺纹连接在振动工况下发生松脱。从实际应用场景来看，这类止动垫圈广泛用于重型机械的传动轴连接、风电设备的塔筒螺栓紧固、矿山设备的振动筛机架连接、

　　机床主轴组件的锁紧定位等场景，这些场景普遍存在持续振动、载荷波动大的特点，普通弹簧垫圈的防松效果会在长期交变载荷下衰减，而这种带定位台阶的止动垫圈属于刚性防松结构，不存在弹性疲劳失效的问题，长期使用的可靠性更高。设计这款垫圈时，首先要匹配对应规格的螺栓公称直径，内环的内孔尺寸需比螺栓杆部大0.2-0.5mm，既保证装配时能顺利套入螺栓，又避免间隙过大导致垫圈出现径向窜动；内环台阶的高度要根据被连接件的沉孔深度确定，通常台阶高度比沉孔深度小0.1-0.2mm，保证装配后螺母压紧时，台阶能完全嵌入沉孔内实现周向定位，同时不会因为台阶过高导致螺母无法压紧被连接件。外环的外径尺寸要比对应螺母的对边宽度大2-3mm，

　　保证螺母的整个承压面都能落在垫圈上，避免局部压应力过大导致被连接件表面出现压痕，尤其是当被连接件为铝合金、工程塑料等低强度材料时，足够大的承压面能有效分散压紧力，防止接触面被压溃。垫圈的厚度设计需要结合额定载荷计算，通常按照螺栓预紧力的1.5倍来校核垫圈的抗压强度，避免在螺栓预紧时垫圈发生塑性变形，导致预紧力损失。从安装边界来看，装配时需要先确认被连接件上的定位沉孔与螺栓同轴，沉孔的内径与垫圈内环台阶的配合采用间隙配合，公差控制在H8/h7级别，既方便装配时的对位，又能限制垫圈的周向转动余量；拧紧螺母时需要按照对应螺栓的扭矩要求分步拧紧，避免单侧受力导致垫圈偏斜，影响防松效果。在日常设备维护中，这类止动垫圈属于一次性使用零件，

　　拆卸螺纹连接后需要更换新的垫圈，因为拆卸过程中垫圈的台阶面可能会出现磕碰变形，再次使用会导致定位精度下降，防松效果无法保证。对比其他防松结构，这种阶梯式止动垫圈不需要对螺栓或螺母进行额外加工，也不需要配合防松胶、开口销等其他零件，装配工序简单，适合大批量流水线装配作业，同时能在-40℃到200℃的宽温度范围内使用，不会像尼龙防松螺母那样出现高温下材料软化失效的问题，也不会像金属锁紧螺母那样对螺纹造成磨损，多次拆装的兼容性更好。在三维建模过程中，需要重点保证两个环形端面的平面度公差，通常控制在0.05mm以内，避免装配后出现接触不良的问题；内环与外环的同轴度公差控制在0.03mm以内，保证台阶面能顺利嵌入沉孔，不会出现卡滞；所有棱边都需要做0.2mm的倒角处理，去除加工毛刺，避免装配时割伤操作人员或者刮伤被连接件表面。
