带中心通孔圆柱类机械定位销轴结构

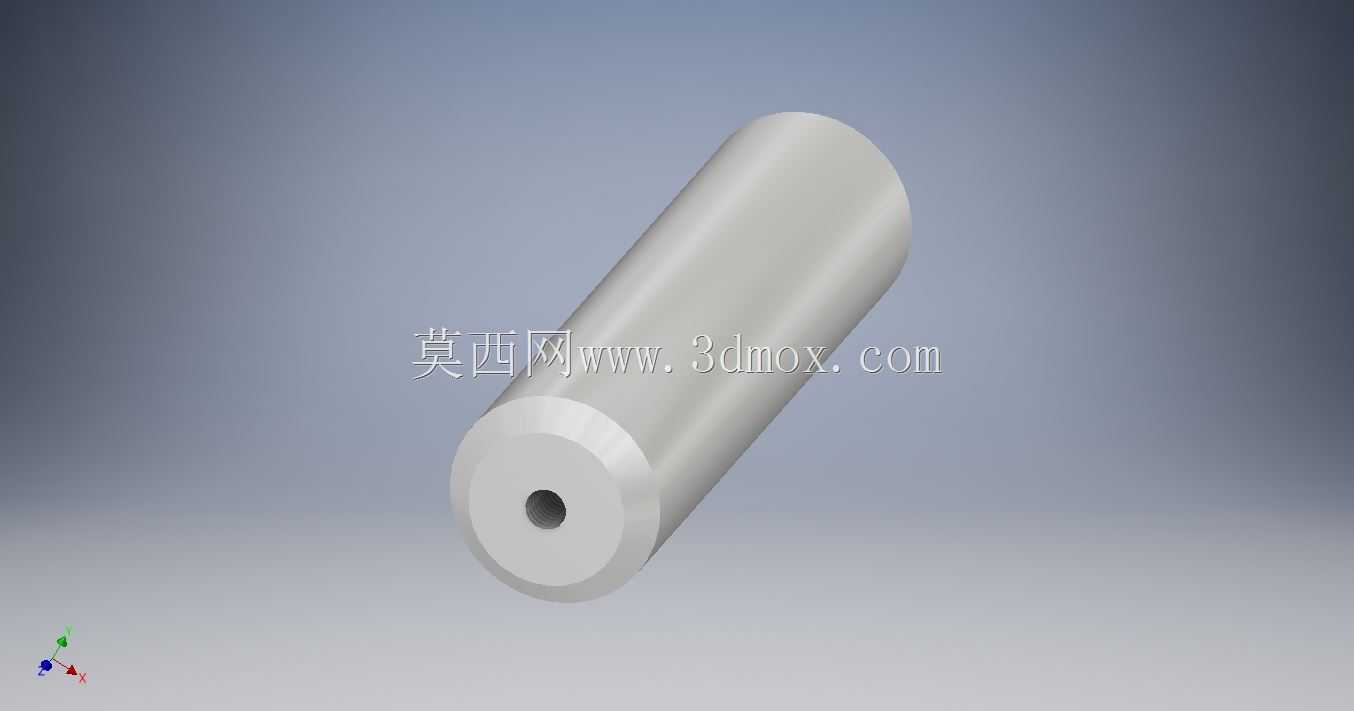

　　这类带中心通孔的圆柱销轴，在工装夹具、输送线定位模组、小型设备铰接部位的应用占比不低，很多现场做结构改造的工程师都接触过类似零件，它不像标准实心圆柱销那样只承担纯剪切定位作用，中心的通孔可以走气路、穿细钢丝拉绳、或者过小直径的定位顶针，适配多场景的复合安装需求。从结构设计逻辑来看，这类零件的外圆柱面是核心的配合基准，加工时需要保证圆柱度误差控制在合理区间，和安装孔的配合公差通常根据使用场景选H7/h6或者H8/h7，要是用在频繁拆装的铰接位置，外圆表面还会做高频淬火处理提升耐磨性能，避免多次插拔后出现拉毛、间隙变大的问题。端部的倒角设计是很容易被新手忽略的细节，图里的销轴端部做了台阶式的内凹倒角，既可以在安装时起到导向作用，

　　避免硬敲导致外圆边缘崩边，也能让通孔的入口处形成圆滑过渡，穿线或者接气嘴的时候不会刮破管线外壁。实际选型的时候要先确认安装边界，销轴的外径要和安装座的孔位匹配，长度要根据贯穿的连接件厚度来定，不能太长导致两端突出过多干涉周边运动部件，也不能太短导致配合长度不足，受横向载荷的时候出现剪切断裂风险。中心通孔的直径设计也有讲究，要是走压缩空气的话，通孔通径要根据气路流量计算，避免通径太小导致气阻过大，要是穿拉索的话，通孔直径要比拉索外径大0.5到1毫米，预留出活动间隙避免拉索运动时卡滞。很多自动化设备的挡料机构上，就会用这类带通孔的销轴，一端穿入安装座的定位孔，中心通孔穿过检测光纤，既实现了挡料块的铰接定位，又省去了单独走光纤的固定支架，

　　让整体结构更紧凑。还有一些小型手动工装的定位结构里，这类销轴的通孔可以穿入弹簧顶针，实现工件装夹时的自动预定位，不需要额外加装顶针固定座，压缩工装的整体体积。设计这类零件的三维模型时，要优先保证外圆柱面的同轴度，通孔和外圆的同轴度误差不能太大，否则安装后会出现气路漏气、穿线偏移的问题，端部的台阶结构尺寸要和配套的卡簧或者挡圈匹配，要是用卡簧轴向固定的话，台阶处的卡簧槽尺寸要严格按照标准卡簧的参数来设计，避免卡簧装不进去或者装配后松脱。现场维护的时候，这类销轴如果出现磨损，只需要直接更换同规格备件就行，因为结构简单，加工成本低，备件储备也很方便，不需要复杂的定制加工周期，普通的车削设备就能完成加工，要是对耐磨要求高的场景，

　　还可以选用40Cr材质调质后表面淬火，硬度能达到HRC45到50，完全能满足大多数中低载荷铰接定位场景的使用需求。要注意的是，这类销轴不能用在大载荷的传动铰接位置，因为中心通孔的存在会削弱轴的抗剪切截面，要是载荷计算下来剪切应力超过材料许用值，就要重新核算通孔直径或者改用实心销轴，避免使用过程中出现断裂故障。在装配的时候，通常是先将销轴压入一侧的安装孔，再穿入另一侧的连接件，最后在端部加装挡圈或者锁紧螺丝实现轴向固定，压装的时候要注意受力点在销轴的端面，不能直接敲击外圆配合面，否则会导致外圆变形，后续拆装困难。
