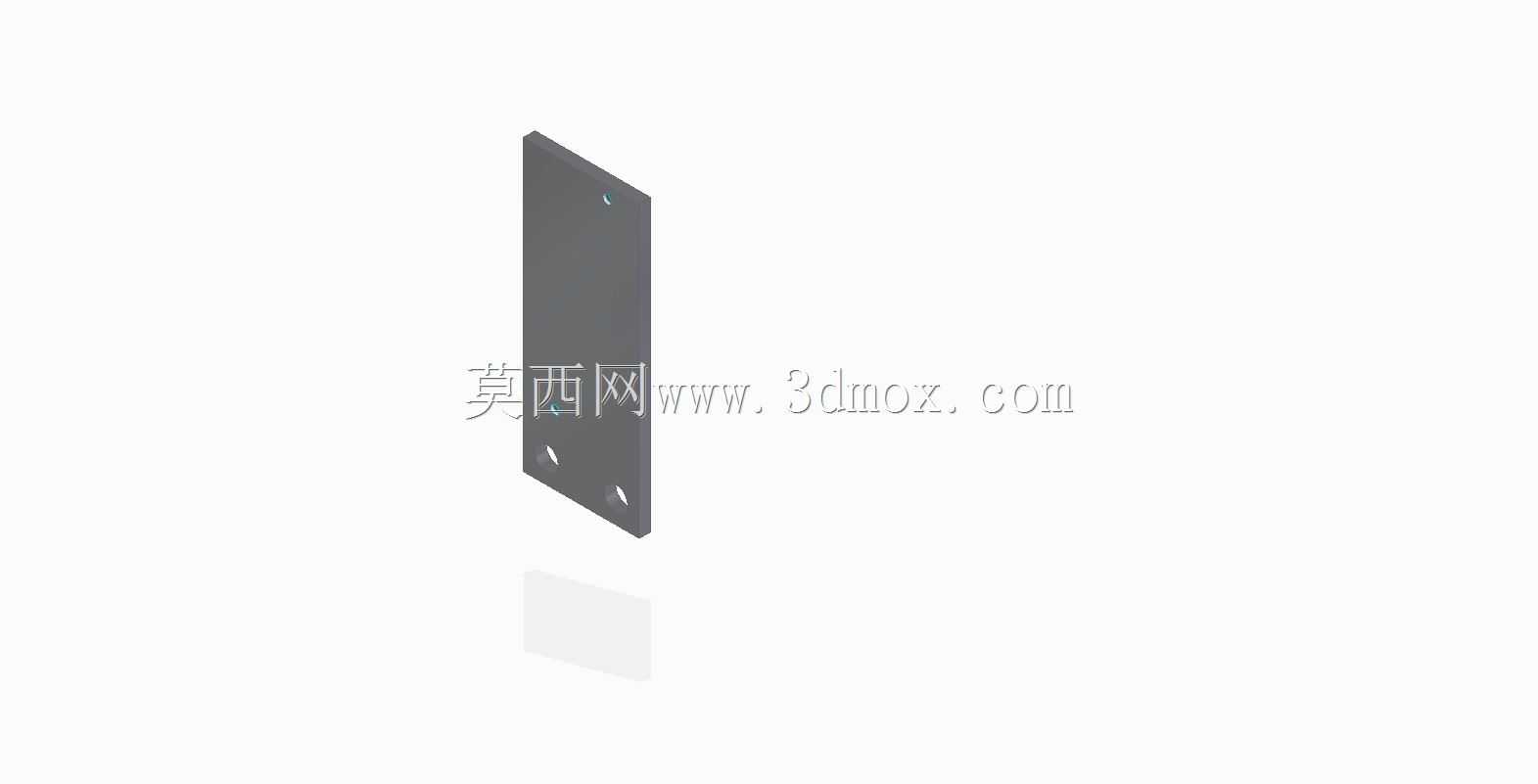

立式壁挂安装Brkt电气箱体结构设计

　　在工业现场的分布式电控布局场景里，这类壁挂式电气箱的应用覆盖了生产线旁就近电控、单机设备附属电控、户外工位终端配电等多个场景，区别于落地式柜体的大容积集中配电设计，这类窄长型立式壁挂箱体更适合小空间内的少量电气元件集成安装，能够在不占用地面操作空间的前提下，完成局部回路的配电、信号转接或是小型控制单元的承载。从实际使用需求出发，这类箱体的设计首先要匹配壁挂安装的受力特性，箱体背部的安装孔位做了沉台处理，安装时螺丝头部不会突出箱体背板内侧，避免刮伤内部布设的线缆或是挤压元件引脚，孔位的间距设置充分考虑了常规墙面膨胀螺丝、型材安装卡扣的通用尺寸，不需要额外定制安装转接件就能直接固定在混凝土墙面、设备立柱或是铝型材框架上。

　　箱体的窄长立式外形是经过场景适配的，很多设备旁的立柱、墙面预留的安装区域宽度有限，常规方形电气箱无法嵌入安装，这种窄幅设计刚好能利用竖向空间排布元件，内部的安装导轨预留位置可以兼容标准DIN导轨的卡装，小型断路器、接线端子、继电器这类常规元件都能直接卡装固定，不需要额外打孔固定。箱体的边缘做了折边压筋处理，一方面是提升薄钣金壳体的整体刚性，避免壁挂安装后因为内部元件承重出现箱体变形，另一方面折边形成的防水防尘台阶能够配合箱门的密封胶条，达到常规工业场景要求的防护等级，阻挡车间内的粉尘、飞溅的切削液进入箱体内部，保护内部电气元件的运行稳定性。设计过程中优先考虑了现场布线的便利性，箱体的上下端都预留了敲落孔位，

　　施工时可以根据进线方向选择开孔位置，电源线从下端进入、信号线从上端引出的常规布线方式不需要额外在箱体上钻孔，敲落孔的尺寸覆盖了常规PG防水接头的安装规格，能够直接匹配市面常见的线缆密封接头。箱体正面的箱门采用内嵌式设计，关闭后和箱体主体齐平，不会因为外部碰撞导致箱门变形，箱门和箱体之间的合页采用隐藏式安装，避免外部积尘堆积在合页缝隙导致开合卡涩，同时箱体上预留的接地螺柱能够直接连接箱门的接地跨接线，满足电气安全规范里的箱体接地要求。从安装边界来看，这类箱体的突出墙面厚度控制在较小范围内，安装后不会占用通道的通行空间，在设备旁的操作通道侧安装时，不会对操作人员的走动、设备的维护操作造成干涉，

　　箱体的竖向长度刚好适配成年人站立操作的视线高度，打开箱门后不需要弯腰或是抬手就能操作内部的断路器、调整接线端子，日常巡检时也能直观看到箱体上的指示灯状态。不同于大型配电柜的多单元分隔设计，这类小型电气箱内部没有做多余的隔舱，留给布线的空间更充裕，少量元件安装后线缆的弯折半径能够满足规范要求，不会出现线缆硬折导致的线芯断裂、绝缘层破损问题，箱体内部的背板采用镀锌钢板材质，不需要额外做防锈处理，元件安装时的接地连续性也能得到保障。在户外临时工位使用时，这类箱体的顶部做了微倾斜的导水设计，雨水落在顶部后会顺着倾斜面流向两侧，不会堆积在箱体顶部渗入箱门缝隙，配合防水接头的密封处理，能够满足半户外场景的使用需求，不需要额外加装防雨外罩。
