户外立式电气亭塔配电柜体结构

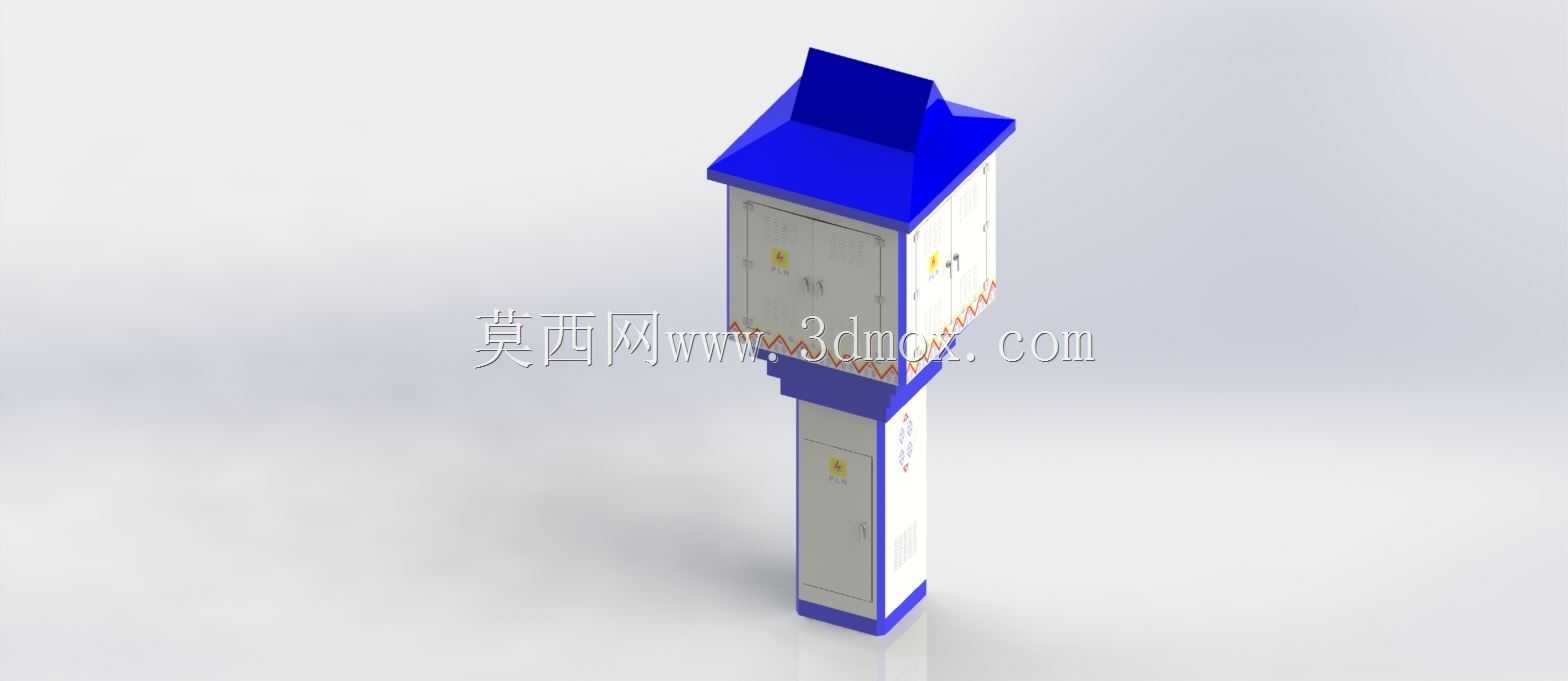

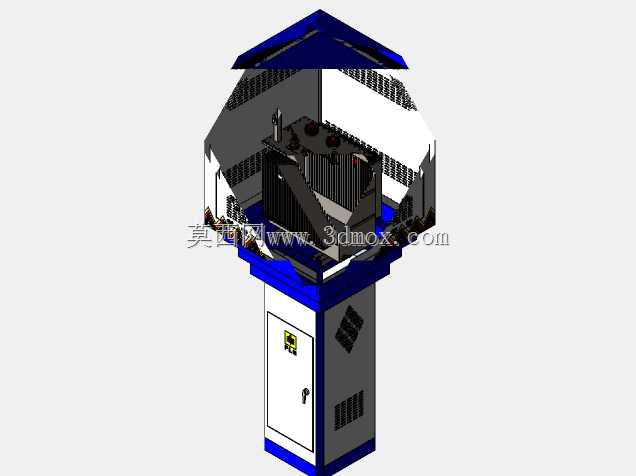

　　这款户外立式电气亭塔的结构设计，核心围绕户外零散配电点位的落地使用需求展开，区别于常规落地安装的小型配电柜，它采用上下分段式的立柱加柜体组合结构，能够适配城郊道路旁、园区边角、村镇公共区域这类地面空间局促、同时需要兼顾配电防护与设备操作便利性的场景。从实际使用场景来看，这类配电亭塔主要承担区域内低压配电转接、小型用电设备供电管控、公共照明回路分控的功能，相比埋地式配电设施，它的柜体操作面抬升到了符合人体站立操作的高度，运维人员不需要弯腰或者下蹲就能完成开关操作、线路检修、故障排查的工作，同时立柱段的封闭腔体可以预留走线空间，把地面进线的线缆完全收纳在结构内部，避免线缆外露被外力破坏或者被雨水浸泡的风险。

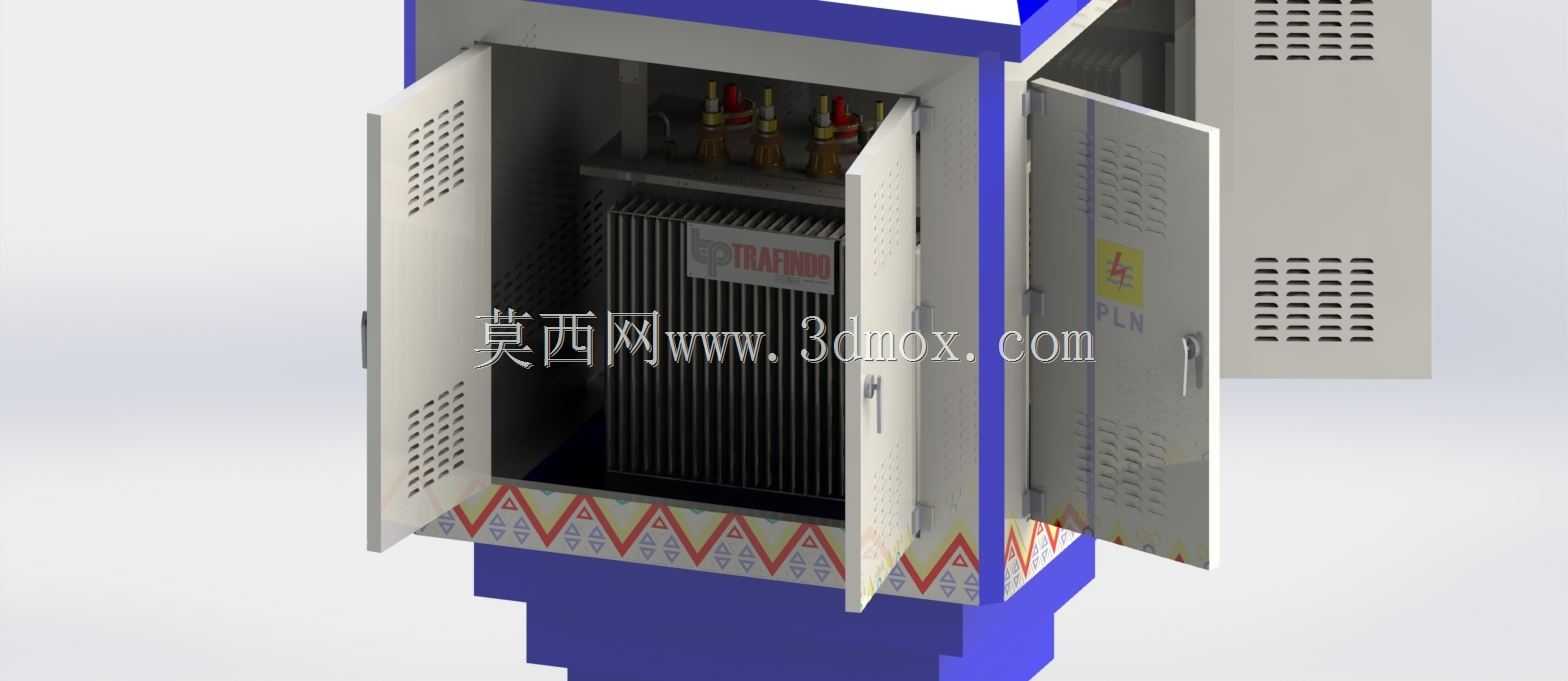

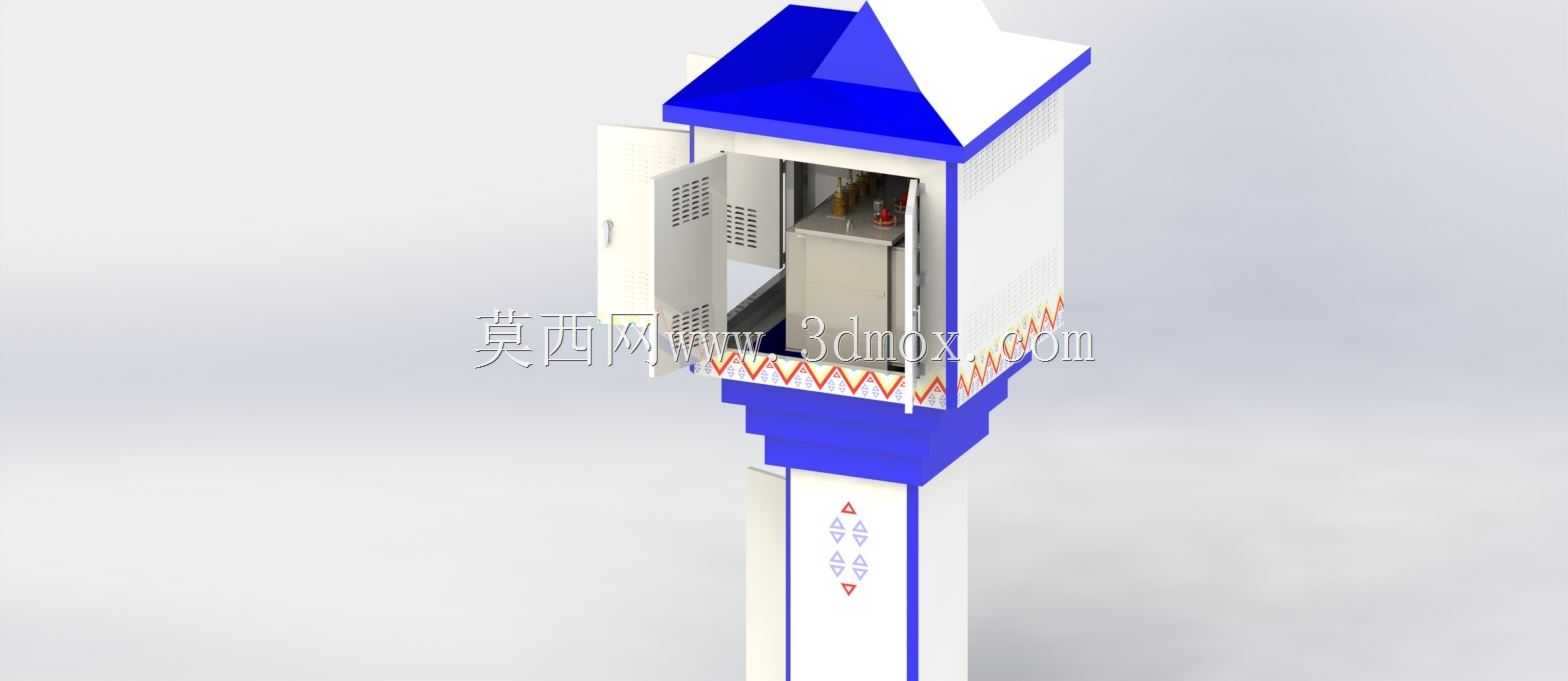

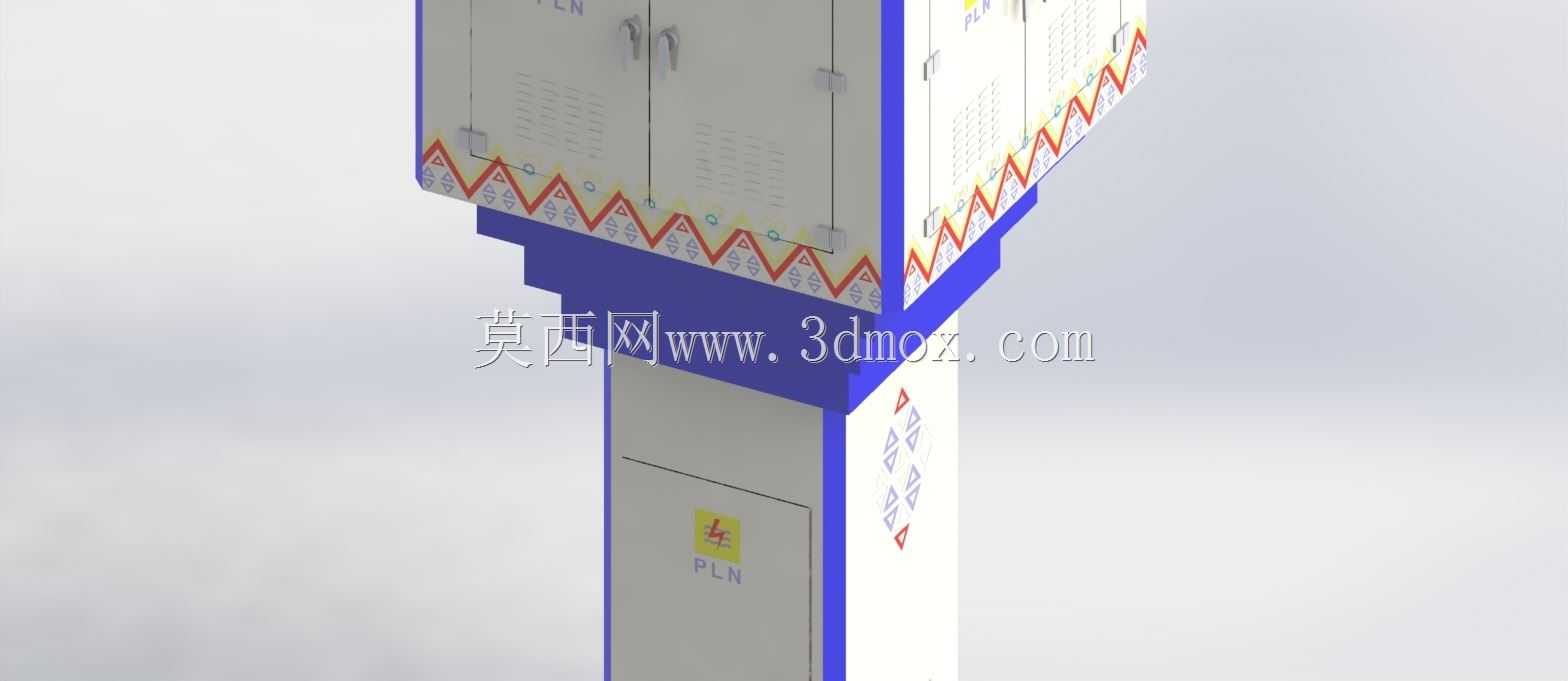

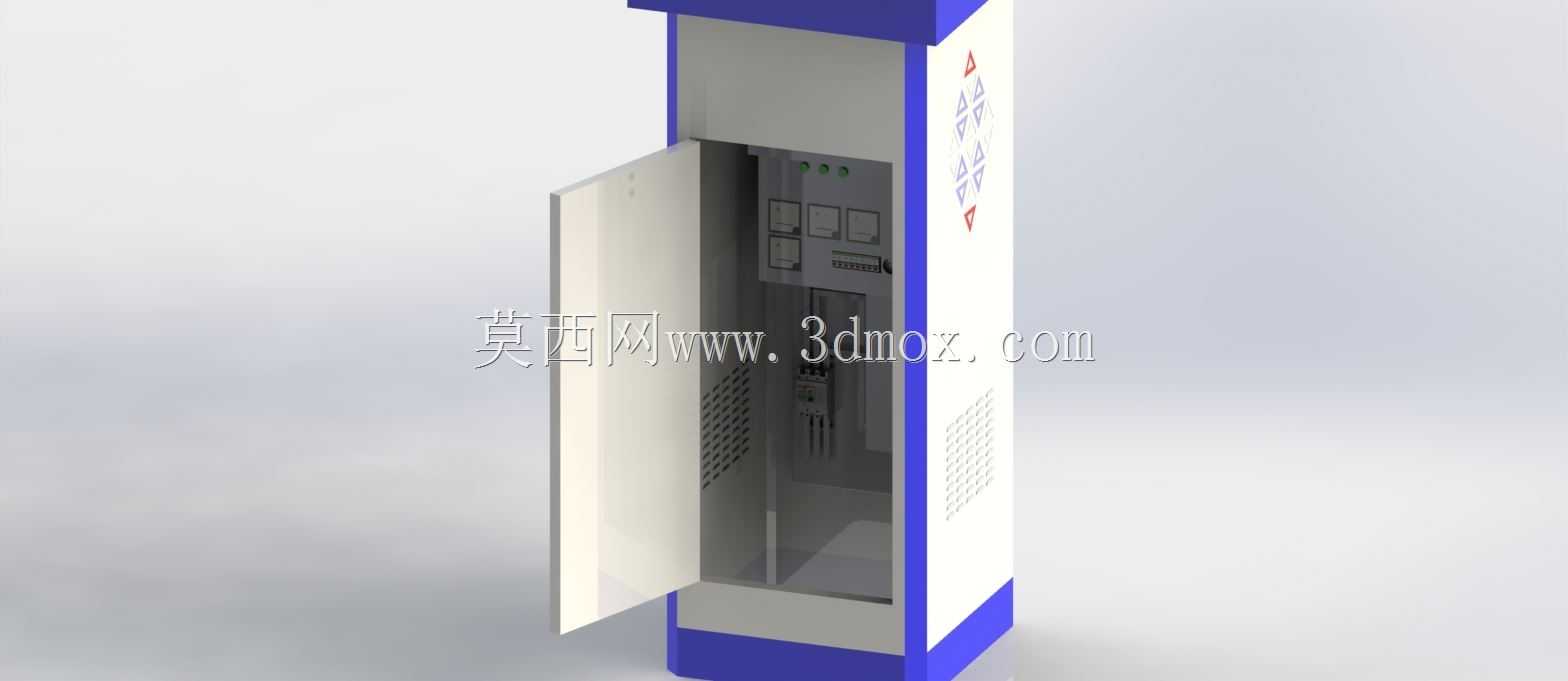

　　在功能特性的设计上，整个柜体做了多舱室分隔的布局，上部的主舱室用来安装主进线开关、分路断路器、计量模块这类核心配电元件，舱门采用带密封胶条的外开结构，门体和柜体框架的贴合处做了折弯止口，能够阻挡雨水顺着缝隙渗入舱内，舱门内侧预留了元件安装板的固定位，可以根据实际配电回路的数量调整安装板的开孔位置，适配不同规格的电气元件安装。侧面单独设置了通风散热的格栅舱段，格栅的叶片采用向下倾斜的结构，既能够保证舱内空气流通带走电气元件运行产生的热量，又能防止户外降雨时雨水溅入舱内，格栅内侧还预留了防尘网的安装卡槽，可以根据使用区域的扬尘情况加装防尘滤网，减少灰尘进入舱内堆积在电气元件表面影响绝缘性能。下部的立柱段也设置了独立的小型舱室，可以用来放置备用熔芯、检修工具这类运维配件，也可以拓展安装远程通讯模块、漏电监测装置这类附加设备，不需要额外占用主舱室的安装空间。

　　设计思路上，整个结构优先考虑户外长期使用的防护可靠性，顶部的顶盖采用大出檐的坡型结构，出檐尺寸超出柜体轮廓足够距离，降雨时雨水会顺着顶盖的斜面直接落到柜体外侧的地面，不会顺着柜体顶部的接缝渗入舱内，顶盖的边角做了圆弧过渡，避免尖锐边角在安装或者运维过程中划伤操作人员。柜体的框架采用折弯型材拼接的结构，所有的拼接处都预留了焊接定位的止口，既能够提升框架整体的结构强度，避免户外长期受风力影响出现框架变形，也能降低焊接加工的难度，保证拼接缝隙的均匀一致。柜体和立柱的连接位置做了加宽的法兰对接结构，通过螺栓把上下两段锁紧，对接面之间预留了密封垫的安装槽，安装时加装橡胶密封垫就能避免连接处渗水，同时这种分段式的结构也方便运输和现场安装，不需要整体吊装，两段分别搬运到安装点位后再完成拼接组装，能够适配一些大型吊装设备无法进入的狭窄安装区域。

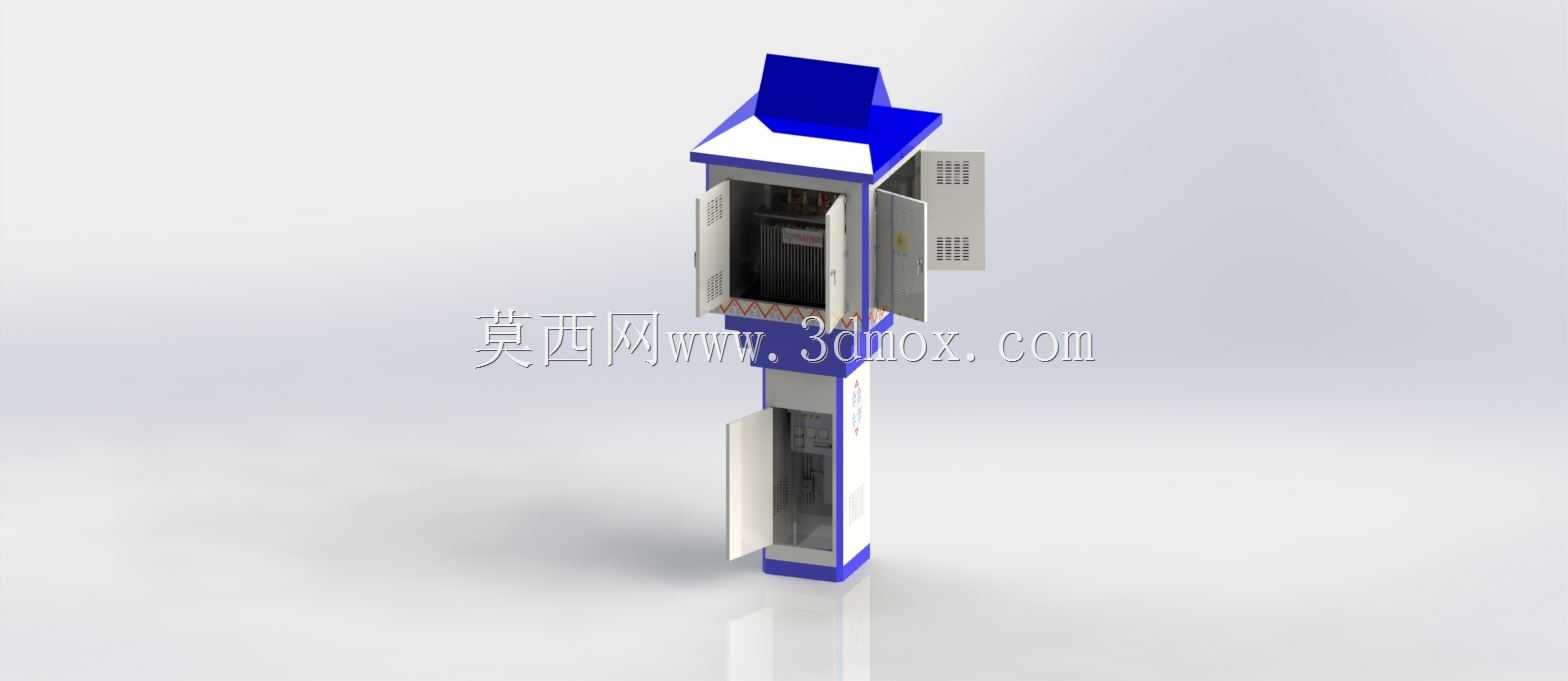

　　从外形尺寸与安装边界来看，整个亭塔的总高度控制在成年人站立抬手可及的范围，上部主柜体的宽度和深度按照常规低压配电回路的元件排布需求设计，既能够容纳最多十余个分路回路的元件安装，又不会因为柜体过宽占用过多的地面空间，下部立柱的截面尺寸小于上部柜体，能够减少地面基础的施工面积，安装时只需要在地面做适配立柱尺寸的混凝土基础，把立柱底部的安装法兰通过膨胀螺栓固定在基础上即可，不需要做大面积的地面开挖。柜体的操作门开启角度可以达到120度以上，门体和柜体之间采用可拆卸的合页连接，检修时如果需要更大的操作空间，可以直接把舱门拆卸下来，不会被门体遮挡操作视线。舱门的锁具采用户外专用的防水锁，锁孔位置带有自动复位的防水盖，避免雨水进入锁孔导致锁具锈蚀无法开启。整个结构的所有外露金属件表面都预留了喷涂防护层的工艺余量，能够适配户外粉喷或者镀锌后喷塑的表面处理工艺，提升整体的防腐蚀能力，在多雨或者沿海区域使用时也能保证足够的使用寿命。另外在柜体的内部还预留了接地排的安装位置，所有的金属舱门、框架都可以通过接地导线连接到接地排，接入现场的接地系统，避免设备漏电时引发安全隐患，完全符合户外配电设备的安全规范要求。
