水下密封式配电接线装置结构设计

　　在水下作业场景中，电气系统的防护可靠性直接决定整套水下装备的运行稳定性，这款水下配电接线结构，正是针对长期浸没在水体环境中的电气接驳需求开发的专用配电载体，区别于陆用常规配电箱，其从结构根源上解决了水下压力渗透、水体腐蚀、安装适配性等核心工程问题。

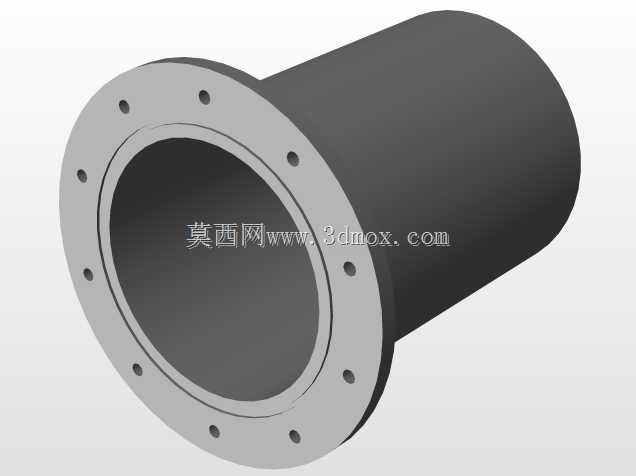

　　从实际应用场景来看，该结构可适配淡水、浅海区域的水下观测设备、水下作业机具、水下传感阵列的配电接驳需求，作为整套水下电气系统的中转节点，承担动力线缆分接、信号线缆汇总、电路节点防护的核心作用，避免水下环境中裸露接线点出现短路、漏电、腐蚀失效等问题。在水下作业工况中，水体的静压力会随着深度增加持续作用在设备壳体上，常规拼接式壳体很容易出现密封面渗漏，因此这款结构采用了圆柱形主腔体设计，这种曲面结构相比方形腔体，能更均匀地分散外部水压，避免平面结构在长期受压下出现形变导致密封失效，主腔体一端采用法兰式端盖结构，端盖圆周均匀布置紧固孔，安装时通过周圈均匀施压，配合端盖与腔体之间的密封槽内置的密封圈，实现端面的可靠静密封，这种密封结构经过实际工况验证，在常规浅水域作业深度下，可长期保持腔体内部干燥，为内部电气元件提供稳定的干燥安装空间。

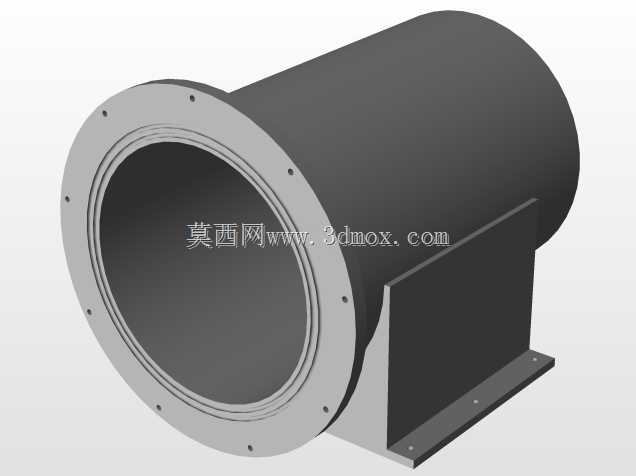

　　在安装适配性设计上，主腔体下方集成了一体式安装支座，支座带有两个平行的安装支脚，支脚上预留安装固定孔，可直接通过螺栓将整个配电装置固定在水下设备的安装基座、水下管架或者预制安装平台上，安装支脚与主腔体之间设置了加强筋结构，抵消水下水流冲击带来的侧向载荷，避免装置在水流扰动下出现固定松动。端盖作为线缆进出的主要界面，可根据实际接线需求在端面上加工不同规格的线缆密封接头安装孔，适配不同线径的动力电缆与信号电缆，每个线缆接头位置都采用压紧式密封结构，确保线缆穿入位置不会出现渗漏路径。

　　从设计思路层面，这款结构没有采用复杂的异形腔体，而是优先选用加工工艺成熟的圆柱筒体作为主体结构，一方面圆柱形筒体可直接选用标准无缝管材进行加工，降低定制加工的成本与周期，另一方面曲面结构的受力特性更好，不需要额外增加过多的加强筋结构就能满足水压强度要求，有效控制整体结构重量。端盖采用平板法兰结构，加工时只需要保证端面的平面度与密封槽的尺寸精度，就能实现可靠密封，降低了加工精度要求过高带来的成本上升。内部腔体预留了充足的元件安装空间，可根据实际配电需求安装接线端子、小型断路器、信号隔离模块等电气元件，腔体内部可预留导轨安装位，兼容标准电气元件的安装尺寸，不需要额外定制专用安装支架，提升了结构的通用适配性。

　　在外形尺寸与安装边界方面，主腔体的直径设计充分考虑了常规电气元件的安装宽度，可并排布置多组接线端子同时预留接线操作空间，腔体长度根据接线回路数量可灵活调整，图中展示的规格可满足8-12回路的动力与信号接线需求；下方安装支座的支脚间距符合常规水下设备安装基座的通用孔距范围，安装时不需要对现有基座进行额外打孔改造，降低现场安装的工作量。整个装置的外部没有突出的尖锐结构，所有边角都做了圆弧过渡处理，避免水下作业时线缆被结构棱角划伤，同时也减少水流冲击带来的阻力，降低装置在水流中受到的倾覆力矩。

　　在实际工程应用中，这类水下配电结构的选型需要匹配具体的作业水深、线缆数量、安装空间等参数，这款基础结构可通过调整筒体壁厚、密封件规格、端盖开孔数量，适配不同深度的作业需求，相比灌封式的水下接线结构，这种可开盖的法兰式结构更方便后期的线路检修与元件更换，不需要破坏整体灌封层就能完成内部维护，大幅降低水下设备的后期运维成本。结构材质选用上可根据水体腐蚀情况，选用304不锈钢、316不锈钢或者防腐铝合金材质，配合表面防腐处理，可长期在淡水、海水环境中使用，不会出现壳体锈蚀导致的密封失效问题。整个结构的设计完全围绕水下工况的实际痛点展开，没有冗余的装饰性结构，所有结构特征都服务于密封可靠性、安装便捷性、运维便利性这几个核心工程需求，可直接作为水下电气系统的配电节点使用，也可根据具体项目需求进行尺寸调整与结构优化，适配不同的水下装备配电场景。
