直线运动导向支撑底轨结构设计

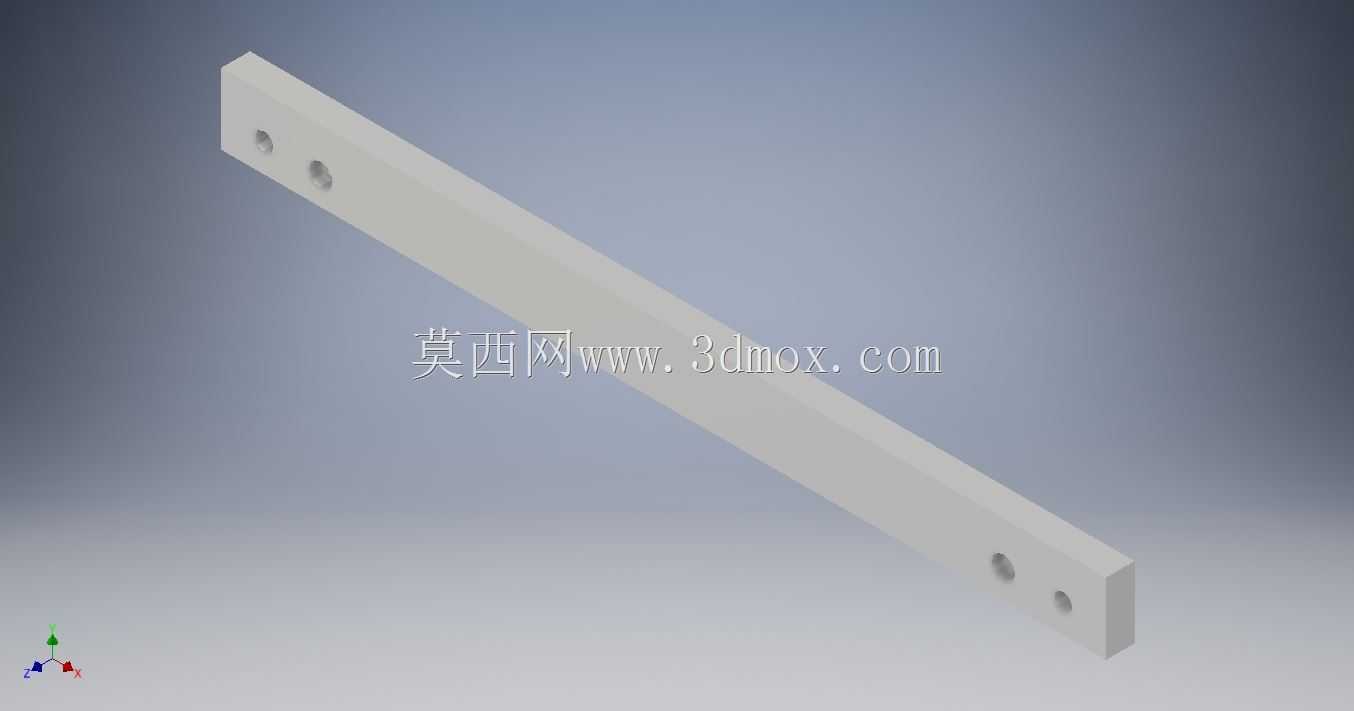

　　在各类直线运动类机械设备的结构体系中，底轨作为承载运动部件、约束运动轨迹的核心基础构件，其结构合理性直接决定整套运动机构的运行精度、负载能力与使用寿命。这款底轨采用长条式矩形截面的整体式结构设计，主体为等截面平直型材形态，整体无多余的异形凸起或复杂曲面，结构形式简洁规整，既便于加工过程中保证直线度与平面度的形位公差要求，也能在安装调试阶段快速完成基准面的找正校准，大幅降低现场装配的调整工作量。从安装适配维度来看，底轨本体上沿长度方向对称布置了多组贯通安装孔，孔位间距经过标准化排布，可适配不同规格的安装螺栓穿过，既可以通过螺栓将底轨牢牢固定在设备的基座安装面上，也能配合运动滑座上的连接孔位实现滑动副的装配，

　　安装孔的沉头结构设计可保证螺栓锁紧后头部完全没入轨体表面，不会突出轨面干涉运动部件的正常滑行，避免出现运动卡滞、表面刮擦等常见装配问题。在实际工业应用场景中，这类底轨可适配的设备范围十分广泛，小到自动化生产线的物料滑移工位、小型检测设备的直线进给模组，大到机床的辅助运动导轨、仓储物流设备的直线导向通道，都能看到这类平直底轨的应用身影，它既可以作为独立的滑动导向构件直接使用，也可以作为滚动直线导轨的安装基座，为高精度导轨提供稳定的支撑基准，抵消设备运行过程中基座产生的微小形变，保证运动轨迹的直线度始终维持在设计公差范围内。从设计思路层面分析，这款底轨在结构设计阶段优先平衡了刚性与自重的关系，矩形截面的高度与宽度比例经过反复校核，

　　在保证轨体具备足够抗弯曲、抗扭转变形能力的前提下，尽可能压缩了非必要的材料冗余，既降低了构件自身的重量，也减少了原材料的消耗，符合机械结构轻量化设计的工程趋势。轨体的两个相邻侧面经过精加工处理，可分别作为安装基准面与运动导向面，两个面的垂直度公差控制在合理范围内，装配时无需额外加工基准面即可直接使用，有效缩短了设备的生产装配周期。在安装边界的适配性上，这款底轨的端面为平直切口，可根据实际设备的行程需求进行多段拼接使用，拼接时通过端面的定位基准对齐即可保证整体轨面的直线度，无需复杂的拼接工装辅助，能够适配不同行程长度的设备设计需求，不会因为单根轨体的长度限制影响其在长行程设备上的应用。

　　轨体的表面可根据实际使用场景的需求进行不同的表面处理，在普通工况下可采用发黑处理提升基础防锈能力，在潮湿、多粉尘的恶劣工况下可采用镀铬或者不锈钢材质加工，提升构件的耐腐蚀与耐磨性能，延长底轨在复杂工况下的使用寿命。在功能特性层面，这款底轨的导向面具备足够的表面硬度，能够承受运动部件长期往复滑行带来的摩擦损耗，不会因为短期使用就出现表面凹陷、磨损不均等问题，保证运动部件在全程运行过程中都能保持平稳的运行状态，不会出现爬行、抖动等影响运行精度的现象。轨体的内部为实心结构，相比空心结构的导轨具备更强的抗冲击能力，在承受偏载或者瞬时冲击负载时，不会出现轨体变形、断裂等失效问题，能够为设备的稳定运行提供可靠的结构支撑。在结构细节处理上，底轨的所有棱边都做了倒角处理，既可以避免装配过程中锋利棱边划伤操作人员，也能去除加工过程中产生的毛刺，保证安装面与导向面的装配精度，不会因为毛刺的存在导致安装后轨体出现倾斜、间隙不均等问题。这类底轨在设计建模过程中，需要重点保证安装孔的位置度、导向面的平面度以及轨体整体的直线度这几个核心形位公差，这些参数直接决定了底轨装配后的实际使用性能，建模时需要充分考虑加工工艺的可行性，避免出现无法加工或者加工成本过高的结构设计，比如安装孔的深度与直径比例要符合常规钻削加工的工艺范围，截面的壁厚要保持均匀，避免热处理过程中因为壁厚不均产生较大的形变，影响最终的加工精度。
