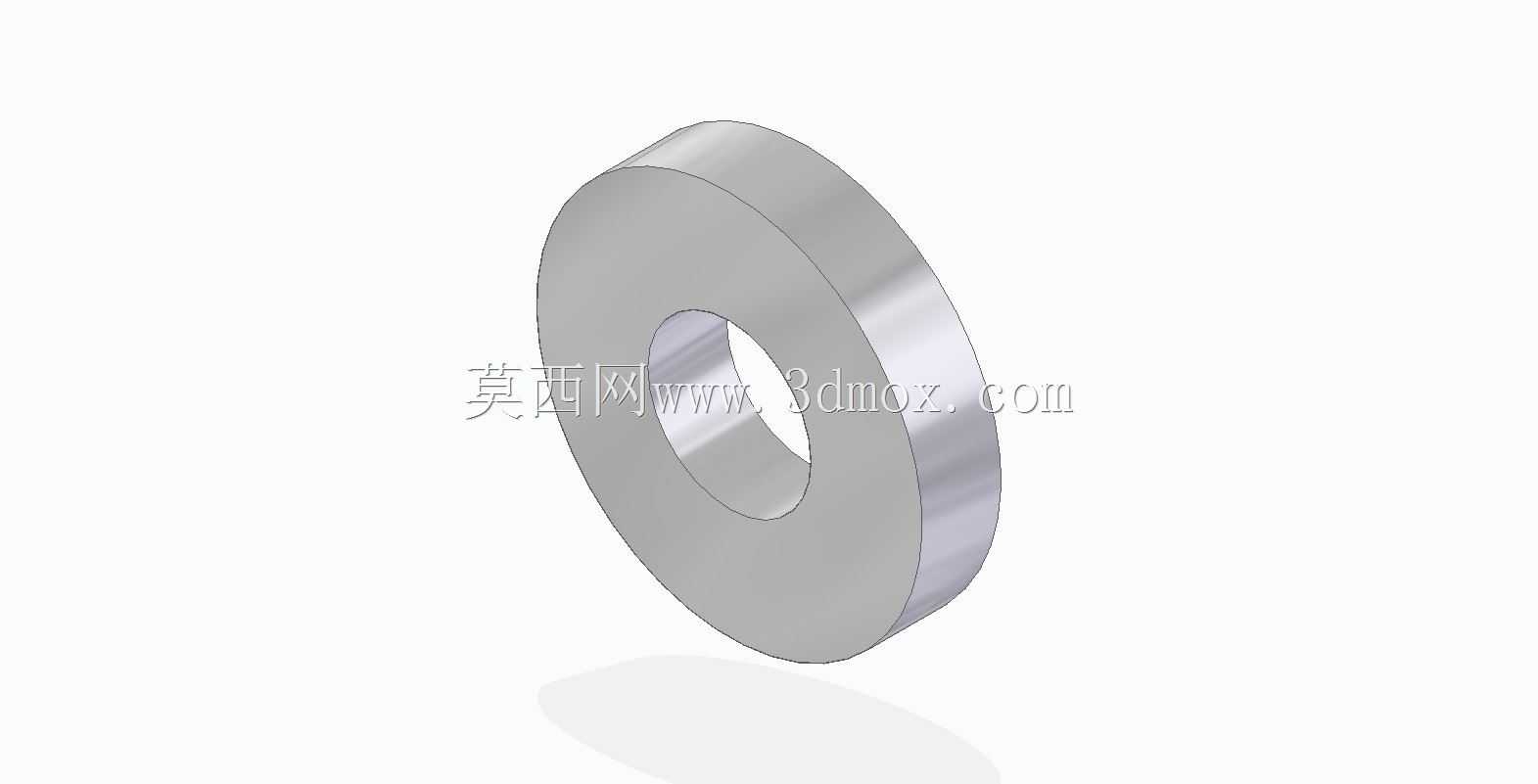

洗衣机用环形金属平垫片结构设计

　　在家用洗衣设备的结构装配体系中，这类环形金属平垫片是极易被忽略但直接影响整机装配可靠性的基础零件，日常结构设计中很多新手工程师容易直接调用标准件库内的通用平垫，忽略家电类产品的特殊工况需求，最终导致批量装配后出现连接松动、密封失效、异响等问题。这类垫片的核心应用场景集中在洗衣机内部的螺栓连接副位置，包括外筒与机架的连接点位、电机安装固定点位、配重块锁紧点位、悬挂吊杆的铰接配合点位，不同点位对垫片的厚度、内径公差、端面平面度的要求存在明显差异，不能用统一规格的标准件直接套用。从实际功能来看，这类金属平垫片首先承担的是载荷分散作用，洗衣机运行过程中尤其是脱水阶段，筒组件会产生高频振动与周期性偏载，螺栓锁紧时如果没有垫片过渡，

　　螺栓头的压紧力会集中在很小的接触区域，容易造成塑料壳体或者薄钢板机架的局部压溃，长期运行后锁紧力矩衰减，连接部位出现间隙进而产生振动异响；其次部分靠近水路的连接点位，这类金属垫片还需要配合橡胶密封件使用，为密封件提供平整的刚性支撑面，避免密封件因为接触面不平整出现压缩量不均导致的渗水问题；另外在有相对微动的铰接位置，垫片还能充当耐磨层，避免两个金属构件直接接触产生的磨粒磨损，延长铰接结构的使用寿命。设计这类垫片的时候，首先要确认对应连接点位的螺栓规格，内径尺寸要比螺栓公称直径大0.2-0.5mm，预留装配时的位置公差，避免安装时垫片卡滞在螺栓螺纹段，影响装配效率；外径尺寸需要结合被连接件的许用压应力计算，对于洗衣机常用的0.8-1.

　　5mm厚镀锌钢板机架，垫片外径一般取螺栓公称直径的2.5-3倍，对于PP材质的塑料外筒连接点位，外径需要适当放大到螺栓直径的3-4倍，降低接触面的压应力，避免塑料件长期受力产生蠕变导致锁紧失效。厚度选择上，静态固定点位可以选1.5-2mm厚度的规格，有振动载荷的点位需要选2-3mm厚度的垫片，同时要严格控制垫片两端面的平面度公差，整体平面度要控制在0.05mm以内，避免因为垫片端面翘曲导致锁紧时力矩虚标，看似达到了规定锁紧力矩，实际有效压紧力不足。安装边界方面，这类垫片在装配时需要注意与螺栓头、被连接件的同轴度，偏心安装会导致压紧力分布不均，大幅降低连接可靠性；如果是配合防松垫圈使用，平垫片需要紧贴被连接件表面，

　　防松垫圈放置在平垫片与螺栓头之间，不能颠倒安装顺序；在靠近水路的点位，垫片表面需要做镀锌钝化或者达克罗处理，避免长期处于潮湿环境下产生锈蚀，锈迹随水流进入洗涤筒内污染衣物，同时锈蚀膨胀也会导致连接结构的应力变化。很多工程师在做洗衣机结构设计时，往往把精力放在筒组件、电机、控制系统这些核心部件上，对这类基础垫片的参数选择随意套用标准，实际上家电产品的可靠性问题有超过三成出在这类基础连接件上，脱水阶段的高频振动对连接副的防松、抗压、抗疲劳性能要求远高于静态机械设备，每一个连接点位的垫片参数都需要结合实际载荷工况核算，不能直接照搬通用机械的标准件选型规则。比如电机安装点位的垫片，除了满足载荷分散的要求，还需要考虑一定的隔振性能匹配，部分机型会在金属垫片两侧复合薄橡胶层，但纯金属平垫片的刚性支撑作用是橡胶垫无法替代的，需要根据电机的振动参数调整垫片的厚度与硬度，避免出现共振点。另外在配重块的连接点位，因为水泥配重块本身表面平整度较差，需要更厚的平垫片来补偿接触面的平面度误差，保证螺栓锁紧时配重块不会因为局部接触产生碎裂，同时抵消长期运行中配重块的微量形变带来的力矩衰减。
