铜质带孔巴斯巴间隔连接块结构设计

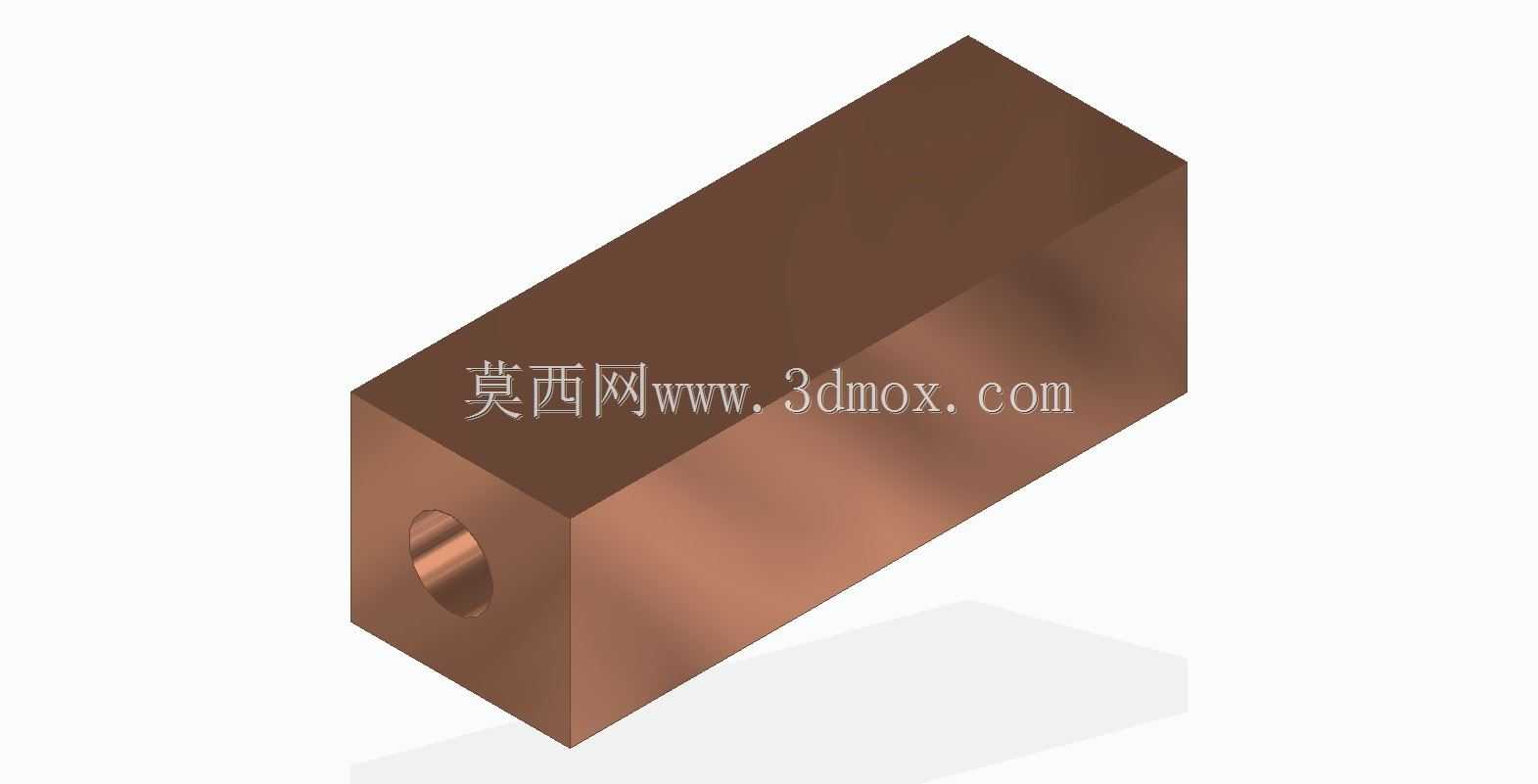

　　在低压成套开关柜、母线槽系统以及新能源动力电池包的汇流排排布作业中，这类间隔块是用来固定相邻导电铜排、控制排间安全距离的核心小尺寸结构件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往到了装配阶段才会出现排间距离不足、固定孔位错位、导电件与安装框架之间爬电距离不够的问题，反而拖慢整个项目的装配进度。从实际使用场景来看，这类间隔件主要承担两个核心作用，一是通过自身的实体厚度，给平行排布的多层铜排提供刚性支撑，避免大电流通过时铜排因为电动力作用出现形变、位移，进而引发排间短路故障；二是利用自身规整的外形，在铜排与安装支架之间形成稳定的间隔，保证不同电位的导电部件之间满足电气安全间隙要求，尤其是在大电流汇流的场景下，铜排本身会因为载流发热出现一定的热胀冷缩形变，间隔块的刚性支撑可以抵消这部分形变带来的位置偏移，避免相邻铜排出现接触短路。从结构设计思路上看，这个零件采用长方体的本体结构，没有多余的异形凸起，一方面是加工时可以直接采用标准铜型材下料，减少铣削加工的去除量，降低加工成本；另一方面长方体的平面可以和铜排表面完全贴合，不会出现点接触或者线接触导致的压接不牢问题，本体侧面加工的同轴通孔，是用来穿装固定螺栓的，孔位的轴线与长方体的两个相邻端面保持严格的平行与垂直公差，装配时螺栓穿过间隔块的通孔和铜排上对应的安装孔，两端锁紧螺母之后，就可以把多层铜排和间隔块牢牢固定成一个整体，不会出现相对转动或者滑移。在设计这类零件的时候，首先要确认的就是安装边界尺寸，本体的厚度直接决定了相邻两层铜排之间的净间距，这个数值必须满足对应电压等级下的电气安全间隙要求，比如低压交流系统里，不同相铜排之间的间隔不能小于对应规范要求的最小爬电距离，同时还要预留出铜排热胀冷缩的形变空间，不能把间隔块的厚度卡得刚好等于最小安全间隙，要留出一定的冗余量。本体的长度和宽度要匹配铜排的宽度，不能超出铜排的边缘太多，否则会占用柜内多余的安装空间，也不能比铜排宽度小太多，否则支撑面不足，锁紧螺栓的时候容易压伤铜排表面，影响导电接触性能。侧面的通孔直径要比选用的固定螺栓大0.2到0.5毫米，这个间隙是用来补偿装配时的孔位加工误差，避免因为铜排上的孔位存在小范围偏差就无法穿装螺栓，

　　但间隙也不能过大，否则锁紧之后间隔块会出现横向窜动，无法保证铜排之间的位置精度。很多设计人员在做这类零件的时候，容易忽略孔口的倒角处理，实际上通孔的两端必须做0.5毫米左右的倒角，一方面是去除钻孔产生的毛刺，避免毛刺在装配时掉落进柜内引发电气故障，另一方面倒角可以引导螺栓顺利穿入孔内，提升装配效率。材质选择上采用铜质基材，一方面是因为铜本身的导电性能可以在部分等电位连接的场景下，辅助实现相邻铜排之间的电位均衡，避免出现悬浮电位引发的局部放电问题；另一方面铜的刚性和韧性匹配度较好，既可以提供足够的支撑强度，又不会因为螺栓锁紧力过大出现脆裂。在实际装配作业中，这类间隔块的安装位置要避开铜排的折弯部位，因为铜排折弯处存在内应力，

　　长期发热情况下应力释放会导致折弯角度变化，挤压间隔块出现位置偏移，一般间隔块的安装位置距离铜排折弯处的距离要大于铜排厚度的三倍以上，保证支撑点处于铜排的平整刚性段。另外在多层铜排叠装的场景下，每一层铜排之间的间隔块要保证同轴度，所有层的通孔要处于同一条轴线上，这样穿装螺栓的时候不会出现卡滞，锁紧之后各层间隔块的受力也会均匀分布，不会出现个别间隔块受力过大被压溃的情况。从建模的细节来看，这个零件的所有棱边都做了极小的圆角处理，不是尖锐的直角，这并不是多余的设计，尖锐的棱边在高压电场下容易出现尖端放电现象，微小的圆角可以优化电场分布，降低局部放电的风险，同时也能避免装配时锋利的棱边划伤操作人员的手部，或者划破铜排表面的绝缘防护层。

　　在做三维建模的时候，要注意通孔的深度要完全贯穿本体，不能出现未钻通的情况，同时孔的内壁粗糙度要控制在合理范围，不需要过高的光洁度，只要没有明显的钻削刀痕就可以，毕竟这个孔只用来穿装螺栓，不需要配合精度过高的公差要求，过高的光洁度要求反而会增加不必要的加工成本。在设备选型匹配的时候，要根据实际通过的电流大小、铜排的排布层数、安装空间的限制来选择对应尺寸的间隔块，比如大电流场景下铜排本身的宽度和厚度更大，就需要选择长度、宽度更大的间隔块来提供足够的支撑面积，避免铜排因为自身重力出现下垂形变；而在安装空间紧凑的场景下，可以在保证安全间隙的前提下适当缩小间隔块的厚度，节省柜内的安装空间。很多现场运维的反馈里，这类间隔块出现的故障大多是因为选型时厚度不足，导致排间间隙不够，在潮湿凝露的环境下出现爬电闪络，或者是孔位间隙设计过小，装配时强行穿入螺栓导致间隔块出现暗裂，长期运行后暗裂扩展导致间隔块碎裂，铜排失去支撑出现位移短路，这些细节都是在设计阶段就需要提前考虑到的。
