斜切式带孔连接固定块结构设计

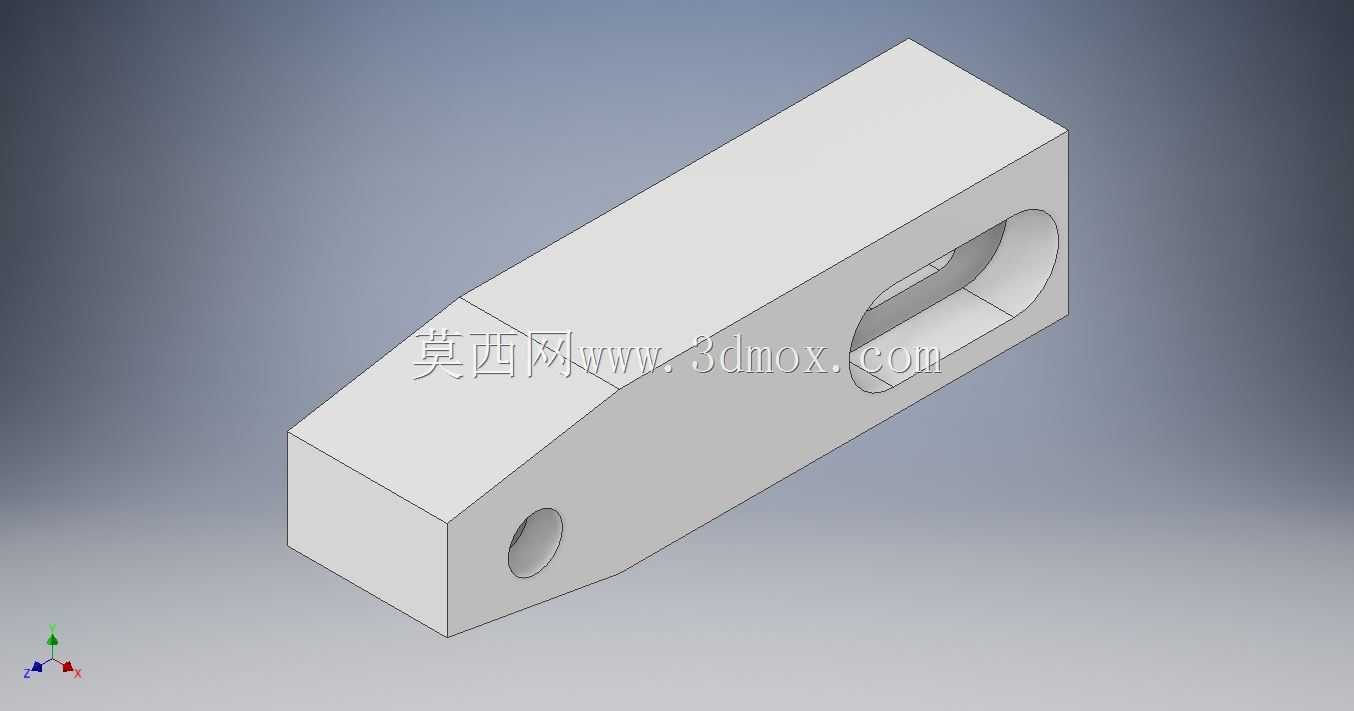

　　在工装夹具、小型输送线接驳工位以及非标自动化设备的连杆传动机构中，这类带双安装孔的斜切式固定块是十分常见的受力连接件，主要承担相邻构件之间的载荷传递、铰接定位以及行程限位作用，区别于标准方形连接块的直边结构，该零件一端采用斜切面收窄设计，能够在安装空间受限的工位中避让周边运动部件，避免设备运行过程中出现结构干涉。从实际使用场景来看，这类零件常被用作气动推杆的端部铰接座、工装夹具的侧压支撑块，或是小型检测设备的传感器安装基座，在承受径向铰接载荷的同时，侧面的通孔可用于穿装锁紧销，实现与相邻支架的快速定位，不需要额外加工焊接坡口，装配时仅需配合对应规格的圆柱销与锁紧螺栓即可完成固定，大幅降低现场装配的调整工时。

　　设计过程中首先需要明确安装边界的尺寸约束，零件主体为长方体基础结构，大端的通孔用于穿装铰接轴，孔径与对应销轴采用间隙配合，公差带选取H8/g7即可满足常规转动需求，孔的端面做了轻微倒角处理，既能够去除机加工产生的毛刺，也方便销轴装配时的快速导入，避免硬敲导致孔口变形。斜切端的小孔为锁紧定位孔，孔轴线与主体斜面保持垂直，当零件作为支撑块使用时，该孔可穿装紧定螺钉，抵紧安装面实现防松，避免设备长期运行产生的振动导致连接块移位。零件的整体外形做了棱边倒角处理，所有锐边均倒0.5mm的工艺角，既能够避免装配过程中划伤操作人员，也能减少应力集中，提升零件在交变载荷下的疲劳强度。

　　从结构受力角度分析，该零件的大端通孔区域是主要承载位置，设计时在孔的周边保留了足够的壁厚，避免铰接受力时出现孔壁开裂的问题，斜切面的过渡位置采用平滑直面衔接，没有设置多余的减重槽，因为这类零件多用于中低载荷的工位，实心结构的加工成本更低，且整体刚性更好，不需要为了追求轻量化牺牲结构强度。安装时需要注意，零件的矩形基准面需要与安装支架的贴合面完全贴合，间隙不能超过0.05mm，否则铰接轴穿装后会出现偏载，长期运行会导致销轴异常磨损，甚至出现连接块断裂的问题。如果用于有相对转动的铰接工位，大端通孔内可以加装自润滑铜套，能够大幅提升零件的使用寿命，减少日常维护的频次。

　　在实际选型适配时，需要根据所连接构件的载荷大小确认零件的整体厚度，以及两个孔的中心距参数，该结构的中心距设计直接决定了铰接传动的行程范围，斜切面的角度则需要根据周边避让空间确定，通常角度选取30度到45度之间即可满足大部分紧凑工位的安装需求，不需要做特殊的曲面加工，采用普通铣床或者加工中心即可完成全部机加工工序，加工工艺性较好，适合小批量定制生产，也可根据使用场景选用45号钢、铝合金或者不锈钢材质，普通工况下45号钢做发黑处理即可满足防锈需求，有耐腐蚀要求的工位则可以选用304不锈钢材质，不需要额外做表面处理。
