带锁紧孔结构偏心轮传动构件

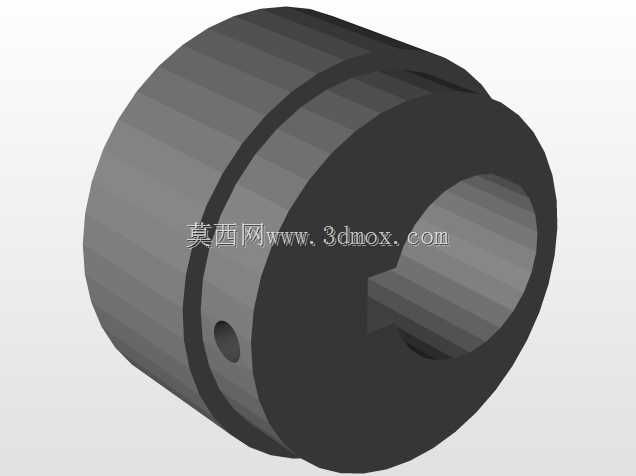

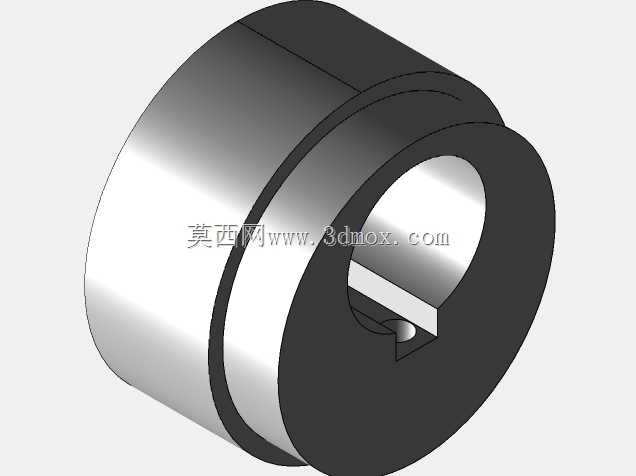

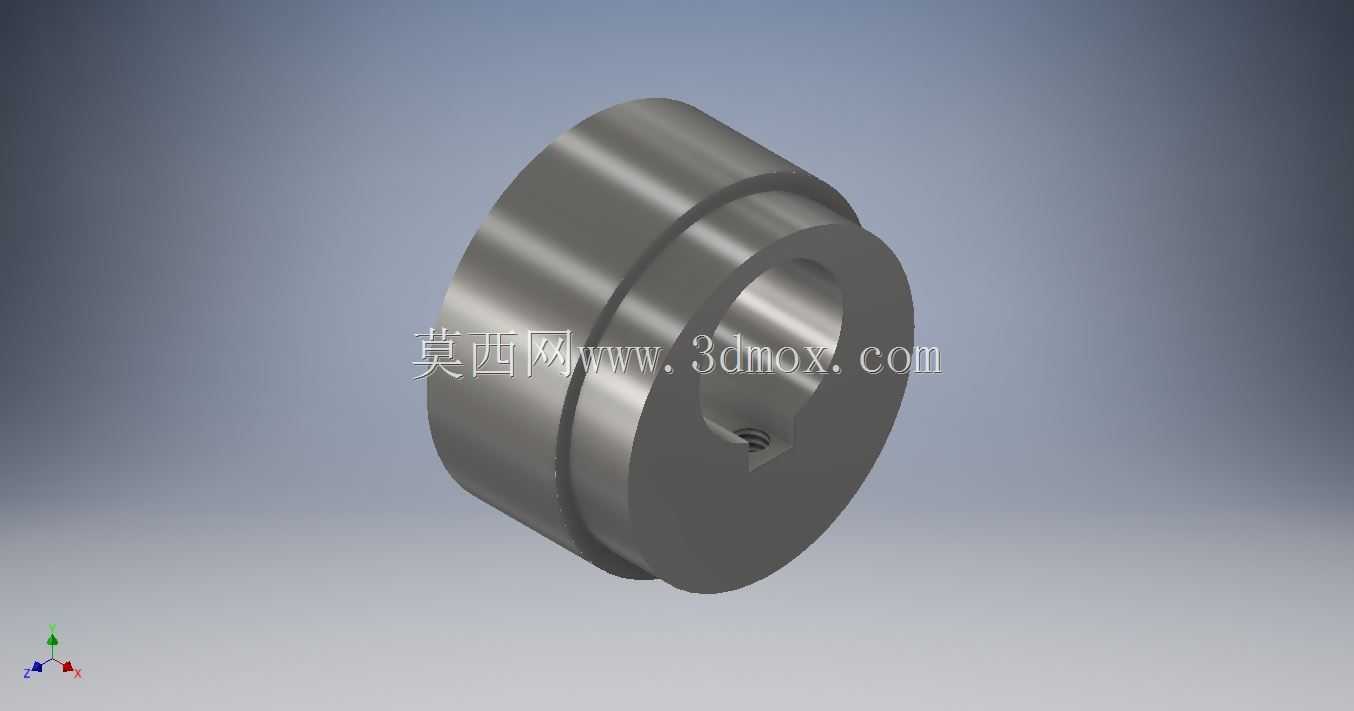

　　在自动化送料机构、轻工包装设备、小型冲压进给单元的间歇传动链路里，这类偏心轮构件是把旋转运动转化为规律往复直线或摆动动作的核心执行件，区别于盘形凸轮的复杂轮廓，该偏心结构依靠回转中心与外圆工作段的固定偏心距来输出稳定的行程量，在小行程、固定动作节拍的工位上，比复杂轮廓凸轮的加工成本更低，运行稳定性更易控制。从结构细节来看，该构件主体为阶梯轴套式结构，大直径外圆是与从动件接触的工作段，表面粗糙度要求控制在Ra1.6以内，减少长期往复接触带来的磨损失效，小直径台阶段是安装定位的轴向限位面，与安装座的限位槽配合时，可控制构件的轴向窜动量在0.02mm以内，避免工作过程中从动件的接触位置偏移导致行程误差。内孔为回转安装基准，

　　与配套的传动轴采用H7/k6的过渡配合，保证传动过程中内孔与轴的同轴度偏差不会额外叠加到偏心行程上，侧面设置的紧定螺钉孔，是在安装调试完成后锁紧传动轴，避免长期正反转启停带来的周向滑移，保证偏心相位始终符合设计的动作时序要求。设计这类偏心构件时，首先要根据从动件需要的往复行程确定偏心距，行程量等于两倍偏心距，比如需要10mm的往复行程，偏心距就设置为5mm，同时要校核外圆工作段的接触应力，因为从动件多采用平底或滚子接触，在弹簧力或气缸压力的作用下，接触应力如果超过材料的许用值，会很快出现点蚀或凹坑，导致传动卡顿、行程不准。材料选择上多采用45号钢调质处理，硬度控制在HB220-250，兼顾耐磨性和加工性能，如果是高速运行的工况，

　　也可以采用40Cr调质后表面淬火，硬度提升到HRC45-50，延长接触疲劳寿命。安装边界方面，这类构件的轴向安装尺寸由台阶厚度决定，设计时要预留出紧定螺钉的操作空间，通常紧定螺钉孔中心距离台阶端面的距离要大于螺钉公称直径的1.5倍，方便装配时用内六角扳手拧紧，径向尺寸上要考虑偏心转动时的最大回转半径，也就是外圆半径加上偏心距，避免转动过程中与周边的机架、送料轨道等固定部件发生干涉，很多新手设计时容易忽略这个点，只按外圆直径预留安装空间，实际运行时偏心转到最大位置就会刮碰周边结构，导致设备卡停。在实际设备调试中，这类偏心构件的相位调整非常关键，比如在包装机的送膜工位，偏心轮的相位要和牵引辊的动作、热封工位的升降动作匹配，

　　相位偏差超过5度就会出现送膜长度不准、热封位置偏移的问题，所以侧面的紧定螺钉通常会采用平端紧定螺钉，配合轴上的浅坑定位，既方便调整相位，又能保证锁紧后不会移位。和普通的偏心轴相比，这种套式偏心构件的优势在于更换方便，当需要调整行程时，只需要更换不同偏心距的偏心套，不需要更换整根传动轴，大幅降低备件成本和维修停机时间，在小型自动化设备的模块化设计中应用非常广泛。另外，该构件的阶梯结构还可以起到轴向定位的作用，不需要额外加装轴套或挡圈，简化了装配工序，安装时只需要将内孔穿入传动轴，靠紧台阶面，调整好相位后拧紧紧定螺钉即可完成装配，对装配工人的技术要求更低，适合批量设备的装配生产。在长期运行的工况下，需要定期检查紧定螺钉的锁紧力，因为设备启停时的冲击载荷会导致螺钉松动，一旦松动就会出现相位偏移，导致设备动作紊乱，通常在设备首次运行8小时后会重新拧紧一次紧定螺钉，之后每三个月的例行保养时检查一次锁紧状态，就能避免大部分相关故障。
