L型折弯式传感器安装固定支撑构件

　　在工业传感检测布局的实际落地环节，传感器的安装固定精度直接决定检测数据的稳定性，这类L型折弯结构的支撑构件，是产线传感点位布设中应用极广的一类安装载体。从实际使用场景来看，这类支撑件常被用在自动化产线的工件到位检测、设备运行位置反馈、物料有无判别等工位，不管是皮带输送线的侧边点位安装，还是设备机架立面的传感固定，亦或是工装夹具上的检测元件搭载，都能通过这类支撑件完成传感器的位置固定，避免传感器直接锁附在设备本体上带来的位置调整受限、拆装维护不便的问题。

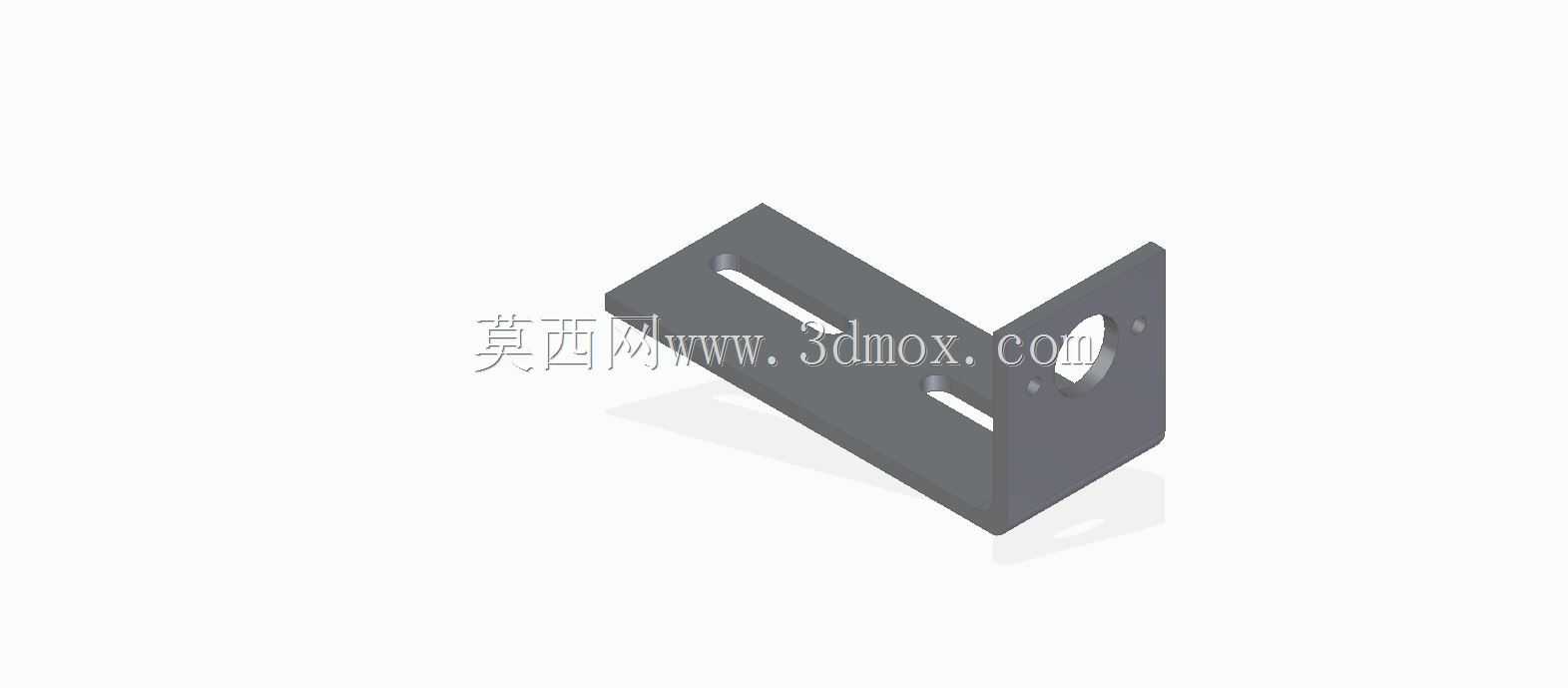

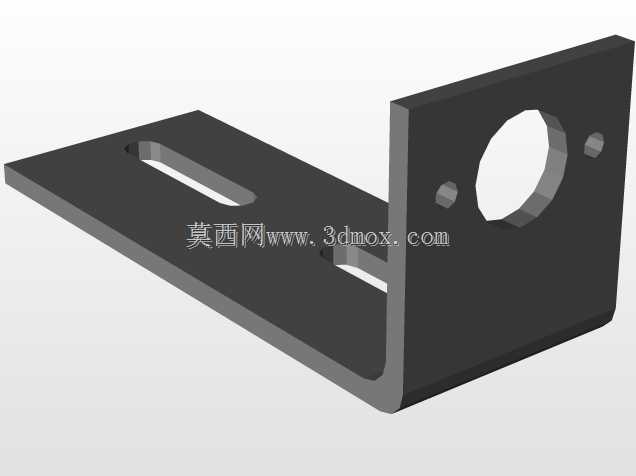

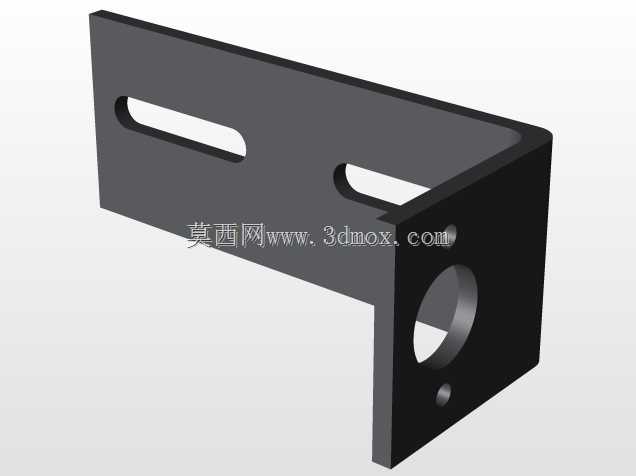

　　从结构功能特性来看，该支撑件采用双垂直面的L型折弯构型，两个互相垂直的安装面分别承担不同的功能：其中一个平面开设长条形腰型孔，用于将支撑件整体固定在设备机架、型材立面或者工装基板上，腰型孔的设计预留了足够的位置调整余量，安装时可以顺着腰型孔的长度方向微调支撑件的固定位置，不需要反复拆装重新打孔，就能适配不同的安装间距要求，降低现场安装的对位难度；另一个垂直平面上开设圆形安装孔与定位小孔，用于固定各类圆柱型、方块型工业传感器，孔位的排布匹配主流规格传感器的安装尺寸，既可以通过螺栓穿入孔位锁紧传感器本体，也能借助小孔完成传感器的周向定位，避免设备运行过程中传感器受振动影响出现转动、移位，导致检测点位偏移的问题。

　　从设计思路的角度出发，这类支撑件的构型没有采用多余的加强筋或者复杂拼接结构，而是依托板材折弯的工艺特性，直接通过单块板材的90度折弯形成两个垂直安装面，在保证结构刚性的前提下尽可能简化加工流程，减少焊接、拼接带来的形位误差。折弯处的圆角半径匹配常规钣金折弯的工艺要求，既不会因为圆角过小导致折弯处出现应力集中、板材开裂的问题，也不会因为圆角过大导致两个安装面的贴合精度下降，保证安装时支撑面和设备基面、传感器安装面都能完全贴合，不会出现安装倾斜的问题。板材的厚度选型兼顾了刚性与轻量化需求，在常规工业环境的振动工况下，不会因为板材过薄出现支撑面颤振的问题，也不会因为板材过厚导致整体重量过大，增加安装点位的负载。

　　在安装边界与尺寸适配方面，这类支撑件的两个安装面的长宽尺寸经过匹配设计，固定侧的腰型孔长度覆盖了常规工业铝型材、方管机架的常见孔位间距，不需要额外加装转接板就能直接完成固定；传感器安装侧的平面尺寸预留了足够的空间，不管是安装漫反射式光电传感器、接近开关，还是小型对射传感端头，都有足够的操作空间完成螺栓锁紧与接线操作。两个安装面的垂直公差控制在常规钣金件的精度范围内，保证传感器安装后，检测方向和预设方向的偏差在允许范围内，不会因为支撑件的角度偏差导致检测距离、检测范围出现超出设计阈值的偏移。在实际布线时，支撑件的折弯处还可以预留走线空间，传感器的线缆可以顺着折弯面的侧边排布固定，避免线缆直接悬垂在设备运行区域被剐蹭、拉扯，提升传感点位的布线整洁度与使用可靠性。

　　不同于定制化的专用传感器支座，这类通用型L型支撑件可以适配多种不同类型的工业传感器，在设备改造、产线升级的过程中，不需要重新设计加工安装支架，只需要调整腰型孔的固定位置、更换适配的安装螺栓，就能完成不同规格传感器的安装固定，大幅缩短现场改造的施工周期，也能减少备件的储备种类，降低设备运维的配件管理成本。在长期使用过程中，这类钣金折弯的支撑件抗疲劳性能较好，即使在设备长期运行产生的持续振动环境下，也不会出现拼接结构松动、焊缝开裂的问题，能够长期保持传感器的安装位置精度，减少因为传感器移位导致的设备误触发、检测漏检等故障，保障产线运行的稳定性。
