机械连接用异形支撑臂结构设计

　　在各类中小型机械设备的机架搭建、工装夹具的定位支撑、输送线侧边挡料结构以及小型自动化设备的功能组件安装场景中，这类异形支撑臂是应用频次极高的结构连接件，它的核心作用是在两个存在高度差或者安装面存在错位的部件之间，提供稳定的刚性支撑，同时预留出足够的避让空间，避免与设备运行过程中的运动部件产生干涉。从实际使用场景来看，这类支撑臂常被用在电子组装生产线的传感器安装支架、小型包装设备的导向件固定座、木工机械的侧边防护挡板支撑以及各类非标工装的定位连接部位，相比标准的直角角码或者直型支撑条，它的异形轮廓能够更好适配安装空间局促、需要避让周边管线或者运动轨迹的工况，不需要额外增加垫块或者转接件就能完成安装，能有效减少设备的整体零件数量，降低装配环节的累计误差。

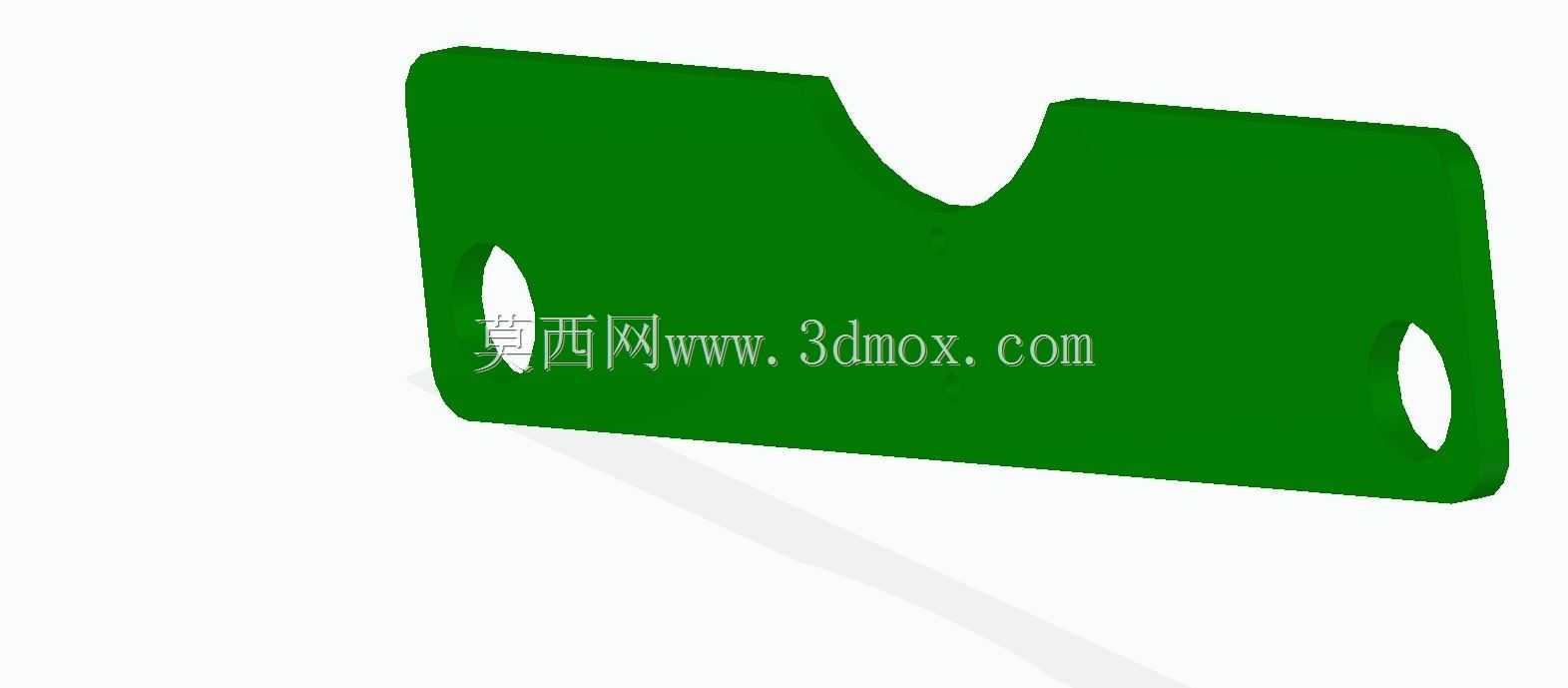

　　从结构设计的角度来看，这个支撑臂采用了一体化的平板式冲压成型思路，整体为等厚度的板材加工件，主体轮廓做了大尺寸的内凹弧形避让设计，这个内凹结构并不是随意设置的，而是对应安装位置处需要避让的圆形轴类零件或者回转运动部件的运动轨迹，在设计阶段就需要提前核算相邻部件的运动包络线，确保支撑臂安装完成后，运动部件在全行程范围内都不会与支撑臂产生刮擦，同时这个内凹结构也能在不降低整体支撑强度的前提下，减少零件的整体重量，降低材料消耗。支撑臂的两端分别设置了长圆形的安装孔，这种孔型的设计是为了吸收安装过程中的位置误差，现场装配时可以根据实际对接部件的孔位偏差，在一定范围内调整支撑臂的安装位置，降低对零件加工精度的过度要求，同时也能抵消设备运行过程中因振动产生的微小位移，避免安装螺栓承受额外的剪切应力。

　　在外形尺寸与安装边界的设计考量上，这类支撑臂的整体厚度需要根据实际承载的载荷来确定，常规用于小型传感器或者轻量挡板支撑的场景下，板材厚度多在2-5mm之间，若用于承载较重的功能组件，则需要对应增加厚度或者在支撑臂的折弯处增设加强筋来提升刚性。安装孔的中心距需要严格匹配对接部件的安装孔位公差，两端安装孔的孔径要适配常用的内六角圆柱头螺栓或者十字槽沉头螺栓的尺寸，确保螺栓能够顺利穿过并完成紧固。支撑臂的外轮廓所有边角都做了倒圆角处理，一方面是避免冲压加工过程中出现应力集中导致零件开裂，另一方面也能防止装配人员在安装调试过程中被锋利的边角划伤，符合机械设计的安全规范要求。支撑臂的主体平面需要保证足够的平面度，安装面的平面度公差一般控制在0.1mm以内，确保安装后与对接部件能够紧密贴合，不会出现翘曲导致的连接松动问题。

　　从实际使用的性能表现来看，这种一体化成型的支撑臂相比拼接式的支撑结构，整体刚性更好，长期承受交变载荷的情况下不容易出现连接松动的问题，安装维护也更加便捷，只需要拧紧两端的固定螺栓就能完成装配，后期更换时也不需要拆解周边的其他部件，能够有效缩短设备的维护停机时间。在设计这类零件的时候，还需要考虑材料的选型，常规工况下采用普通冷轧钢板冲压成型后做喷塑或者镀锌处理即可满足防锈和强度要求，若在潮湿或者有腐蚀性的工况下使用，则可以选用不锈钢板材或者铝合金板材加工，对应调整板材厚度来保证足够的支撑强度。另外支撑臂表面的处理工艺也需要根据使用场景调整，用于食品加工设备的支撑臂需要做镜面抛光处理，避免残留物料滋生细菌，用于普通工业设备的做喷塑处理就能满足外观和防锈的需求。
