长条形机械连接间隔支撑构件

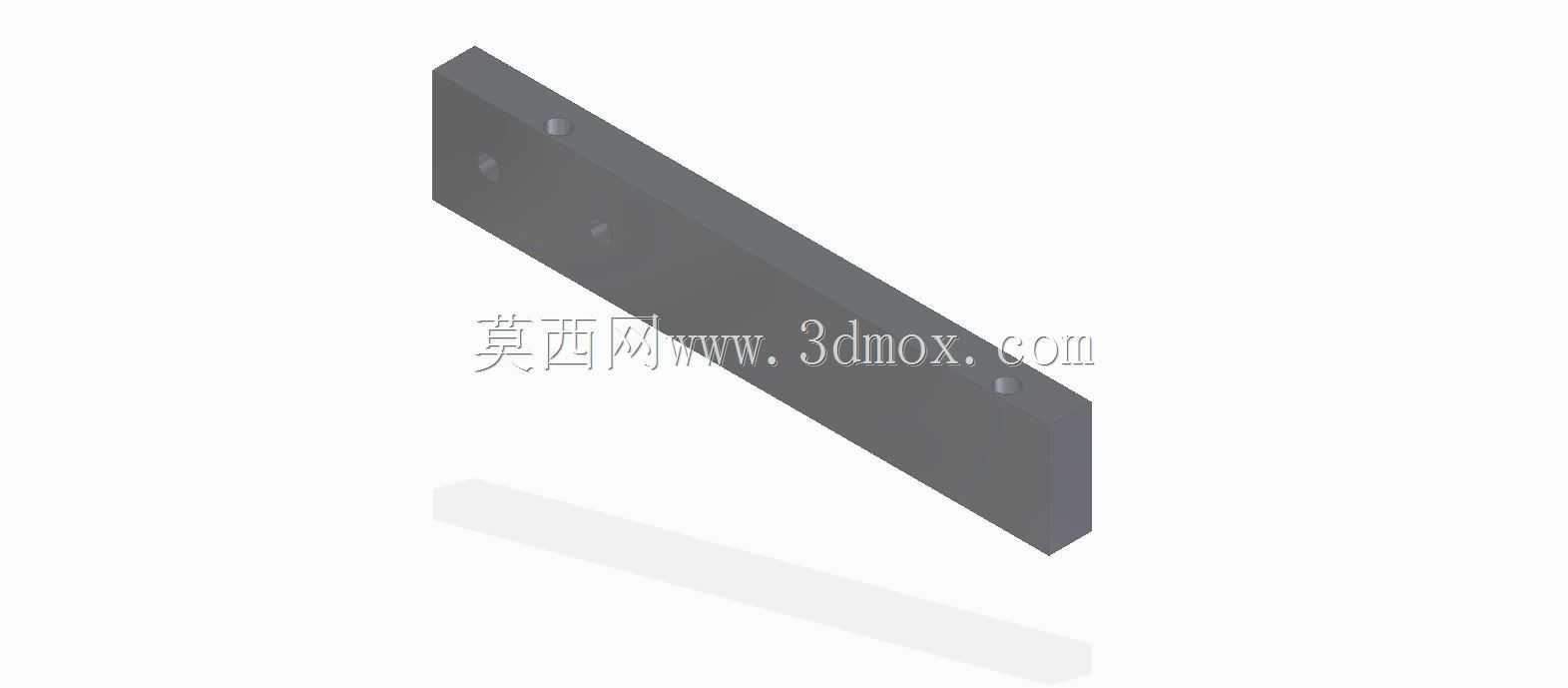

　　这类间隔支撑构件在各类工装夹具、自动化输送线机架、非标设备装配场景中应用十分广泛，日常做设备结构排布时，经常需要在两块平行安装板、两组平行排布的型材框架之间预留固定的装配间隙，这时候就需要这类间隔件来保证间隙尺寸的一致性，避免装配后出现板面倾斜、部件干涉的问题。从结构形态来看，该构件采用等截面长条形设计，主体为规整的长方体构型，侧面预留有多个沉头安装孔位，安装时可以直接通过内六角螺栓穿过孔位，将构件两端分别固定在需要间隔的两个部件上，不需要额外加工复杂的定位槽，装配效率较高。在实际设计这类构件时，首先要考虑的是安装边界的适配性，构件的长度直接决定了两个被连接件之间的间隔距离，设计时需要根据设备内部的走线空间、

　　部件运动行程预留足够的安全距离，比如在输送线侧边的导向板安装场景中，间隔棒的长度需要保证导向板和输送机架之间预留出链条运行的空间，同时还要留出少量调整余量，避免加工误差导致链条和机架发生摩擦。构件的截面尺寸选择需要结合承重需求来确定，如果是用于支撑较重的钣金护板，截面厚度可以适当加大，避免长期受力后出现弯曲变形；如果只是用于轻型的传感器安装板间隔，截面可以做的更薄，减少整体材料的占用。侧面的安装孔位排布也有讲究，孔位的间距需要和常用铝型材、标准安装板的孔距相匹配，比如适配40系列铝型材时，孔位中心距要设置为20mm的整数倍，这样装配时不需要额外打孔，直接利用型材本身的T型槽就能完成固定。这类构件的材质选择通常根据使用环境确定，

　　普通车间内的常规设备使用Q235碳钢做表面发黑处理即可，成本较低且强度足够；如果是在潮湿、有腐蚀的工况下使用，比如食品加工设备、户外作业设备上，就需要换成304不锈钢材质，避免长期使用出现锈蚀影响装配精度。在实际装配过程中，这类间隔棒还能起到辅助定位的作用，多根间隔棒平行安装时，可以快速校准两块安装板的平行度，不需要反复用百分表打表调整，只要每根间隔棒的长度公差控制在±0.05mm以内，装配后的板面平行度就能满足大部分普通设备的使用要求。另外在做设备维护时，这类间隔棒拆卸也十分方便，松开两端的固定螺栓就能直接取下，不会和其他部件产生卡滞，对于需要频繁拆装调整的设备工位来说，这种结构的实用性远高于一体式焊接的间隔结构。设计建模时，

　　要特别注意安装孔的沉头深度，沉头深度需要和所选螺栓的头部高度匹配，保证螺栓安装后头部不会突出构件表面，避免和其他运动部件发生刮擦；同时孔位的边缘要做微小的倒角处理，去除机加工产生的毛刺，既可以避免装配时割伤操作人员，也能引导螺栓顺利穿过孔位，提升装配的顺畅度。构件的两端端面要保证和主体轴线垂直，否则固定后会出现被连接件倾斜的问题，建模时需要严格控制端面和侧面的垂直度公差，对于精度要求较高的装配场景，端面的平面度也要做相应要求，避免固定后出现应力集中，导致螺栓长期受力发生断裂。
