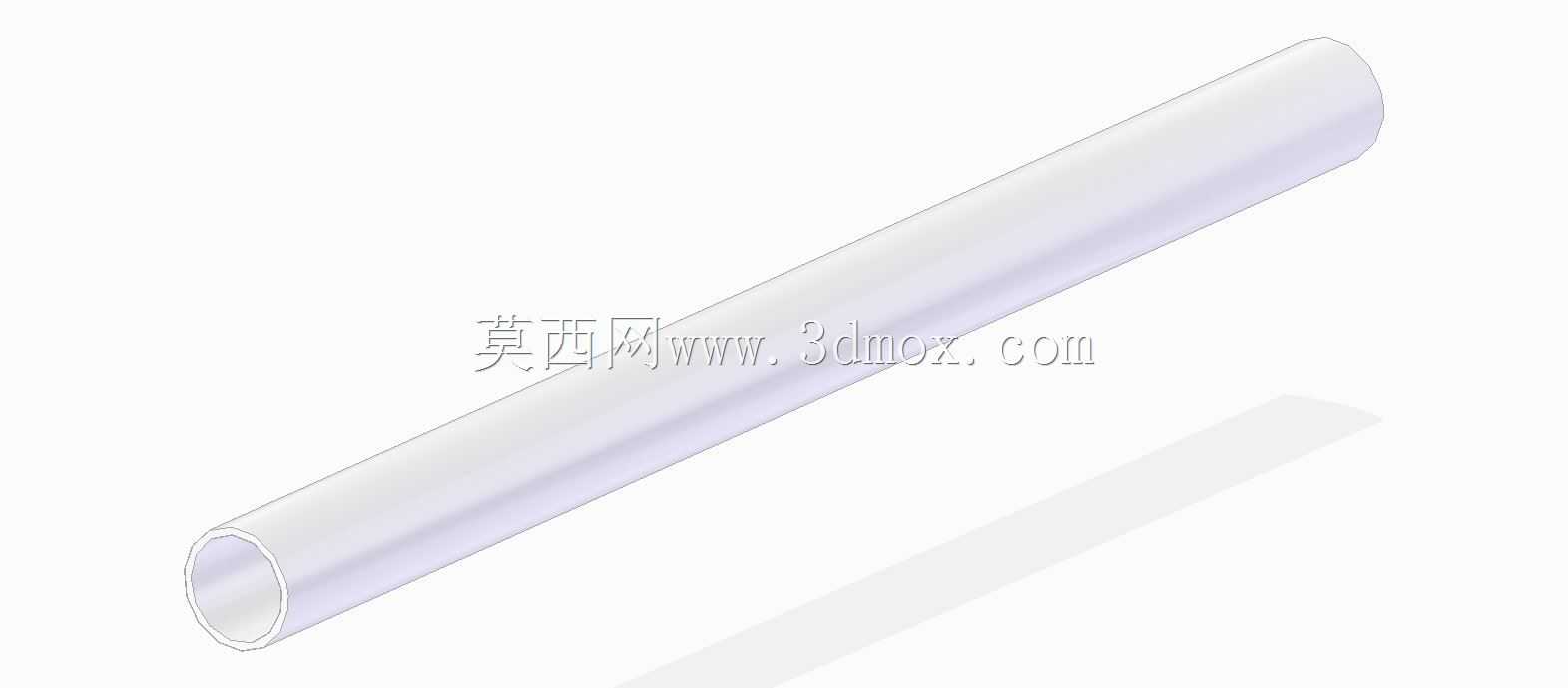

等径空心圆截面输送连接用直管构件

　　这类空心圆管构件在工业场景里的覆盖范围极广，从车间压缩空气输送支路、液压系统低压回油管路，到小型设备的框架结构支撑、物料输送的溜槽导向段，都能见到同结构构件的应用。做结构设计时首先要明确使用场景的边界条件，如果是走流体介质的工况，首先要核算内壁的通流面积是否满足流量要求，避免通径不足造成的压损过大，同时要匹配两端连接部位的外径公差，不管是后续套软管卡箍紧固，还是焊接对接硬管，外径的圆度、直线度都会直接影响装配后的密封可靠性，要是用作结构支撑件，就要根据承受的静载、动载载荷大小核算管壁厚度，避免长期受载出现弯曲变形，尤其是跨距较长的安装场景，还要在合适的位置加装管夹固定，规避共振风险。

　　从设计逻辑上看，这类等径直管的结构看似简单，实则有不少需要注意的细节：首先是两端的切口处理，用于管路连接的端口要做平口处理，去除内外壁的毛刺飞边，要是插入式连接的场景，外端还要做小角度的倒角，方便装配时顺利插入对接件，不会刮伤密封件；如果是用于结构框架的拼接，端口的切割角度要和对接的其他构件完全匹配，保证焊接或者紧固件连接时的贴合度。建模过程中要优先保证管体的直线度，整段管的轴线不能出现肉眼可见的弯曲，内外壁的同轴度要控制在合理公差范围内，避免出现壁厚不均的情况，壁厚不均不仅会影响承压能力，在后续做表面处理比如镀锌、喷涂的时候，也会因为壁厚差造成应力集中，影响构件的使用寿命。

　　实际安装时要提前确认安装边界的空间尺寸，整根管的长度要根据两端连接点的间距预留合理的装配余量，不能完全按理论尺寸做死，否则现场安装时很容易因为土建或者其他构件的安装误差，出现装不上的情况。如果是输送有温度变化的介质，还要考虑管材的热胀冷缩量，长度较长的管路要在合适位置加装伸缩补偿结构，不能靠直管本身的形变硬扛，否则很容易在连接部位出现拉裂泄漏的问题。另外管体的外壁粗糙度也要根据使用场景调整，走外露结构支撑的场景可以做适当的表面处理提升防锈能力，走管路内部输送的场景要保证内壁光滑，减少介质流动的阻力，尤其是输送粉体、浆体类介质的时候，内壁的凸起、毛刺很容易造成物料挂壁，长期积累就会造成管路堵塞。

　　很多刚入行的设计人员做这类管件建模的时候，容易忽略安装时的操作空间，比如管路上如果要加装阀门、接头等附件，要提前在直管段预留足够的扳手操作位置，不能把管段布置得紧贴其他设备或者墙面，导致后续安装、维护的时候没有操作空间。还有不同工况下的管材选型匹配，比如输送腐蚀性介质的场景不能用普通碳钢管件，食品级输送场景要选用符合卫生要求的抛光管材，高压工况要选用对应压力等级的厚壁管材，这些选型逻辑最终都要落实到三维模型的尺寸参数上，保证模型和实际选用的管材参数完全一致，后续出工程图、统计物料清单的时候才不会出现错漏。另外这类直管构件在做装配校验的时候，要重点检查和周边其他构件的间隙，尤其是运动部件周边的管路，要保证设备运行全程管体和运动部件之间都有足够的安全距离，不会出现摩擦碰撞的情况，避免长期摩擦造成管壁磨穿，引发介质泄漏或者结构失效的问题。
