空心圆柱导向立管结构设计

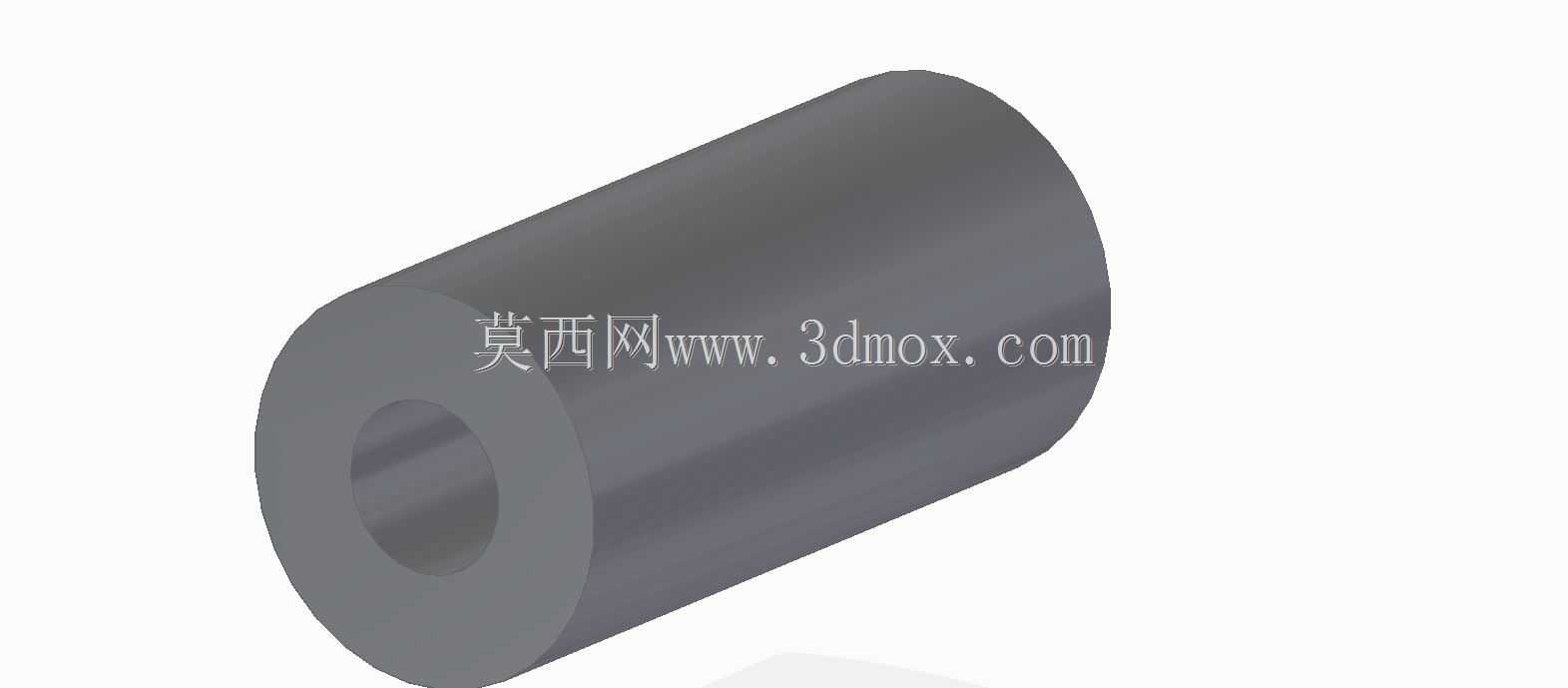

　　在液压管路排布、气动执行机构导向、自动化输送线的杆件限位场景中，这类空心圆柱结构的导向立管是应用频次极高的基础构件。不同于普通的流体输送直管，导向立管的核心作用是为往复运动的杆类零件提供径向约束，同时部分工况下还可兼顾流体介质的导通功能，因此在设计阶段需要同时考量导向精度、耐磨性能与通流能力的平衡。从结构形态来看，该构件采用等外径空心圆柱构型，内孔为连续光滑直壁面，两端面做了锐边倒钝处理，避免安装过程中划伤配合件的密封层或运动杆件的表面镀层。外圆表面的圆柱度公差需要控制在IT7级以内，保证与安装座孔配合时的同轴度，避免出现偏载导致的运动卡滞；内孔的表面粗糙度需要达到Ra1.6以下，减少与运动杆件之间的滑动摩擦阻力，若工况中存在粉尘或杂质侵入的风险，还可在内孔端口处预留密封槽的安装位置，加装防尘圈阻挡异物进入配合面。

　　设计这类导向立管时，首先需要明确安装边界的约束条件：安装座的配合孔深度决定了立管的轴向定位长度，通常立管的插入段长度需要达到外径的1.2-1.5倍，才能保证足够的支撑刚度，避免运动过程中出现悬臂晃动；内孔直径需要根据被导向杆件的公称尺寸选取配合公差，常规工况下选用H8/f7的间隙配合，既保证运动顺畅，又不会因间隙过大导致导向精度不足。如果应用在高频往复运动的场景，比如气动冲床的导杆导向、包装设备的推料杆限位，还需要在立管壁上预留润滑油孔，通过定期注油在配合面形成油膜，降低磨损速率，延长构件的使用寿命。

　　从实际应用场景出发，这类导向立管在轻工自动化设备的直线运动单元、工程机械的液压杆防护导向、流体设备的管路换向支撑中都有大量使用。比如在瓶装生产线的星轮导杆机构中，导向立管套在导杆外侧，既可以限制导杆的径向摆动，保证星轮的工位对准精度，又能阻挡生产过程中飞溅的药液或碎屑接触导杆表面，避免导杆出现锈蚀或卡滞；在小型液压站的管路布局中，部分带导向功能的立管还可以作为硬管的连接接头使用，内孔通油的同时为相邻的阀件安装提供定位基准，减少管路装配时的调整工作量。

　　建模过程中需要注意几个关键细节：内外圆柱面的同轴度公差需要在建模时通过几何约束明确，避免后续出工程图时遗漏形位公差标注；两端的倒角尺寸需要统一，通常取C1-C2即可，过大的倒角会减小端面的接触面积，影响轴向定位的可靠性；如果需要加装固定销钉，要在立管的安装段预留径向销孔，销孔的位置需要避开安装座的应力集中区域，防止压紧时出现管壁开裂。另外，针对不同的工况选材也有区别，常规无腐蚀的工况下选用45号钢调质处理即可，硬度达到HB220-250就能满足耐磨要求；如果应用在化工或潮湿环境中，可以选用304不锈钢材质，表面做钝化处理提升抗腐蚀能力；对于轻量化要求较高的设备，也可以选用硬质铝合金材质，表面做硬质阳极氧化处理，在保证耐磨性能的同时降低构件整体重量。

　　在安装匹配层面，导向立管与安装座的配合通常采用过渡配合，通过端面压盖或者顶丝实现轴向固定，不建议采用过盈配合，否则后期维护更换时拆卸难度较大，容易损伤安装座的配合孔。如果立管需要同时承担流体导通的功能，两端面需要保证平面度在0.02mm以内，对接管路时加装密封垫片就能实现有效密封，不需要额外涂抹密封胶，避免胶层脱落进入管路造成阀件堵塞。实际装配时需要先清理配合面的毛刺和铁屑，将立管平稳压入安装座孔，再用百分表打表检测内孔的径向跳动，保证跳动值不超过0.03mm，否则会导致被导向的杆件出现偏磨，缩短整套运动机构的维护周期。
