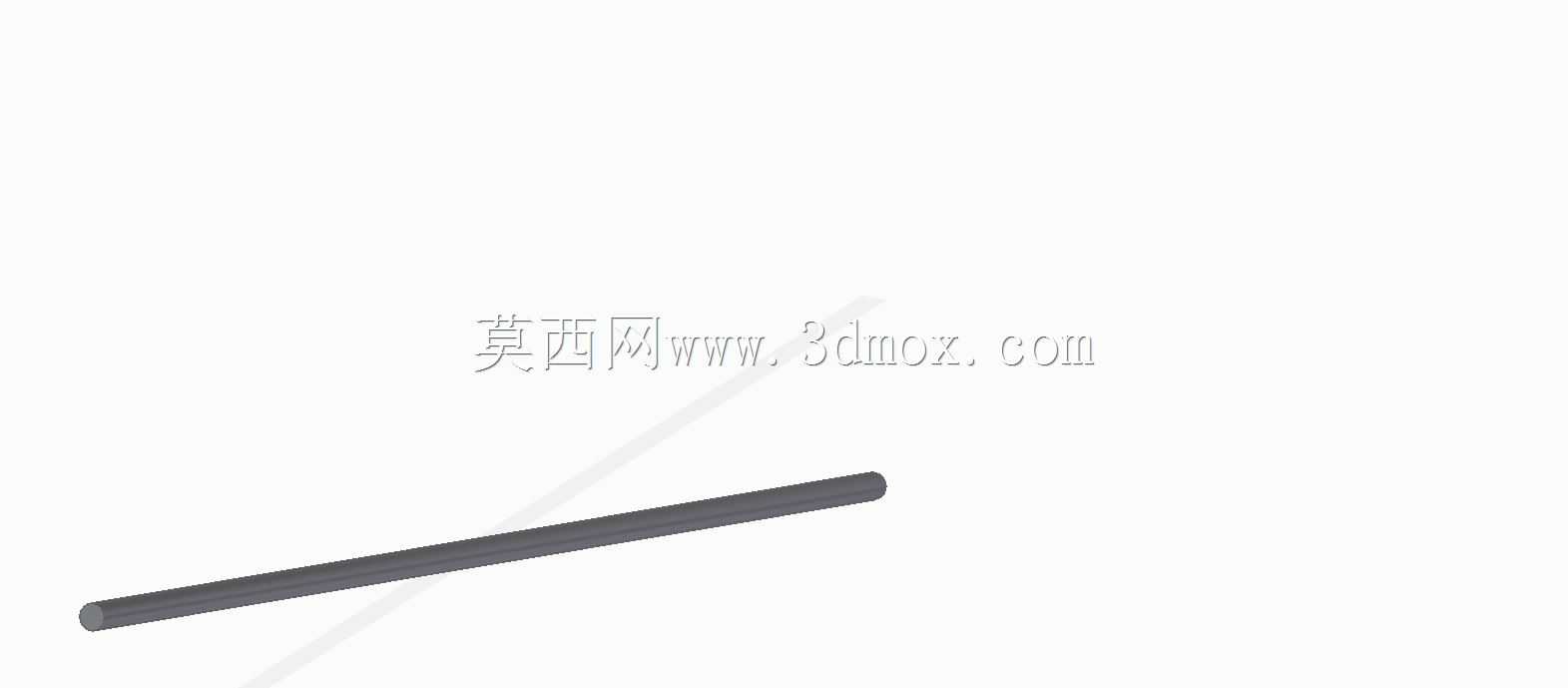

通用机械传动用光轴结构三维设计

　　在各类旋转传动类机械设备的结构体系中，轴类零件是承担扭矩传递、支撑回转部件的核心基础构件，从常规的输送线辊筒驱动、小型减速机的动力输出端，到工装夹具的旋转定位机构、非标自动化设备的回转工位，这类等直径光轴的应用覆盖了绝大多数需要回转运动传递的场景。不同于带台阶的阶梯轴需要适配多组不同内径轴承、传动轮的安装需求，这款等直径光轴的结构设计更偏向于通用化的传动支撑场景，整轴采用统一外径的圆柱结构，外圆面全程做磨削加工处理，表面粗糙度控制在满足传动件配合的精度区间，既可以直接穿装在带座轴承的内圈中作为固定支撑的回转轴使用，也可以在轴面通过顶丝、键连接的方式固定同步轮、链轮、传动辊筒等部件，将动力输入端的扭矩平稳传递到末端执行机构。

　　从实际设备装配的角度考量，这款光轴的两端做了小尺寸的倒角处理，避免装配过程中轴端锐边刮伤轴承内圈的密封件或是安装孔的内壁，同时也能在穿装部件时起到导向作用，降低装配对位的难度。轴的长度与外径比例经过常规传动场景的校核，在额定扭矩负载下不会出现超出允许范围的挠曲变形，当两端采用简支梁支撑结构时，轴的中间位置挠度可以控制在机械传动允许的精度范围内，不会因为轴的变形导致传动轮偏摆、皮带跑偏或是链轮啮合异常的问题。如果应用在有轴向定位需求的场景，也可以在轴的对应位置加工卡簧槽，通过轴用弹性挡圈对轴上安装的零件做轴向限位，不需要额外加工台阶就能满足不同零件的轴向固定需求，适配更多非标设备的灵活改装需求。

　　在设计建模的过程中，整轴的几何特征完全围绕回转类零件的加工工艺逻辑搭建，外圆面的圆柱度、同轴度公差都按照通用传动轴的常规精度等级设定，没有多余的异形结构，加工时可以直接采用圆钢料通过车削、外圆磨的工序完成加工，不需要复杂的铣削、钻削工序，加工成本低且生产周期短，非常适合通用设备的批量配套或是非标设备的快速打样使用。不同于需要匹配特定设备安装尺寸的专用轴，这款光轴的结构没有设置专属的安装位，设计人员可以根据自身设备的实际安装间距、负载大小灵活调整轴的裁切长度，或是在轴面按需加工键槽、平面、螺纹孔等特征，不需要从零开始绘制轴的基础回转特征，能够大幅缩短非标设计的建模周期。

　　从安装边界的角度来看，这款光轴的外径尺寸适配常规标准系列的带座轴承、直线轴承、传动轮的安装孔径，不需要单独定制非标的配套零件，选型时只需要根据设备传递的扭矩大小、支撑跨距选择对应直径和长度的规格即可，两端的支撑座安装孔位可以根据设备的机架结构灵活布置，只要保证两端支撑的同轴度在允许范围内，就能实现平稳的回转传动。在实际应用中，这类光轴除了作为旋转传动轴使用，也可以作为直线运动的导向轴使用，搭配直线轴承就能实现低阻力的直线往复运动，在小型推拉机构、升降导向机构中也能发挥作用，是机械结构设计中通用性极强的基础零件。建模过程中对轴的所有几何边缘都做了符合加工实际的工艺处理，没有建模过程中容易出现的零厚度、锐边未倒角等问题，导入到装配环境中可以直接和配套的轴承、传动轮做配合装配，不会出现几何干涉的问题，也可以直接导入到工程图模块生成符合加工要求的生产图纸，减少设计人员的重复建模工作量。
