带法兰凸缘的耐磨衬套结构设计

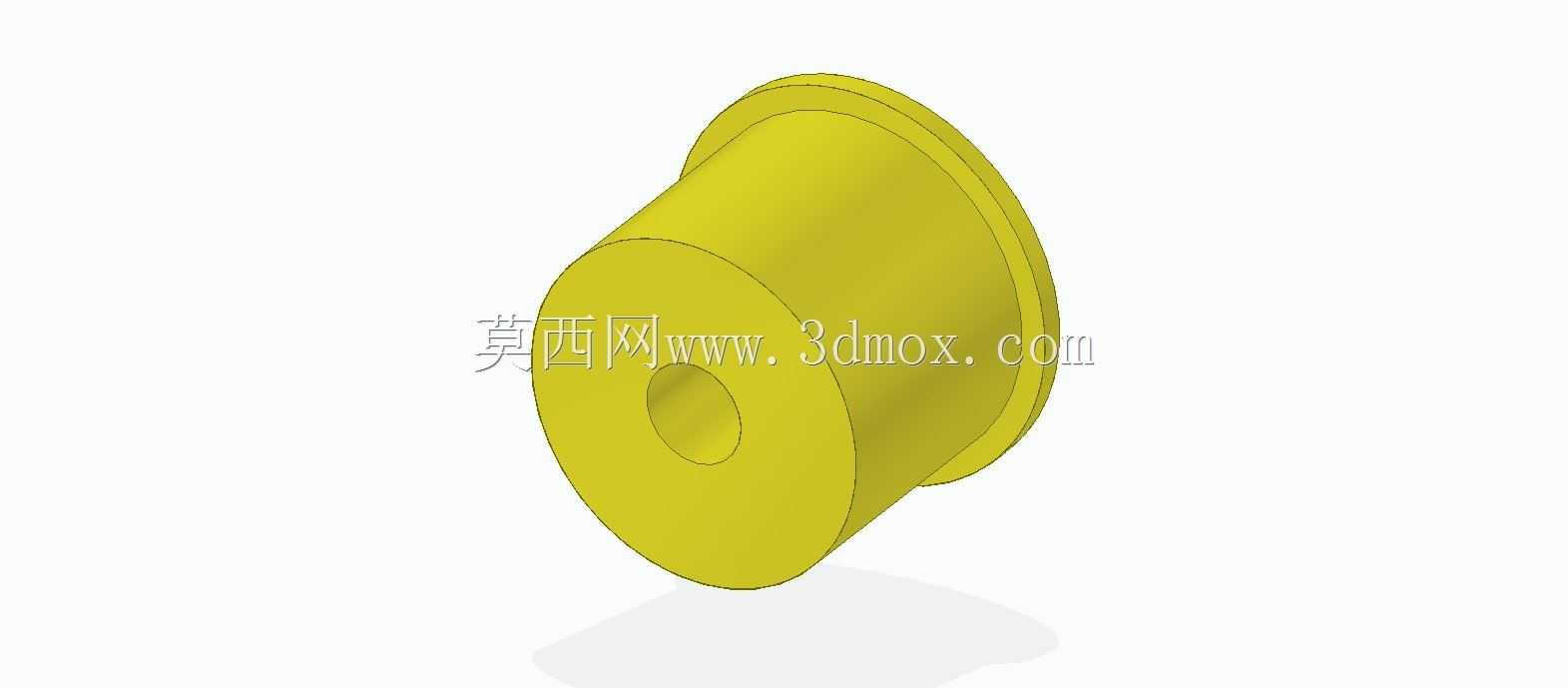

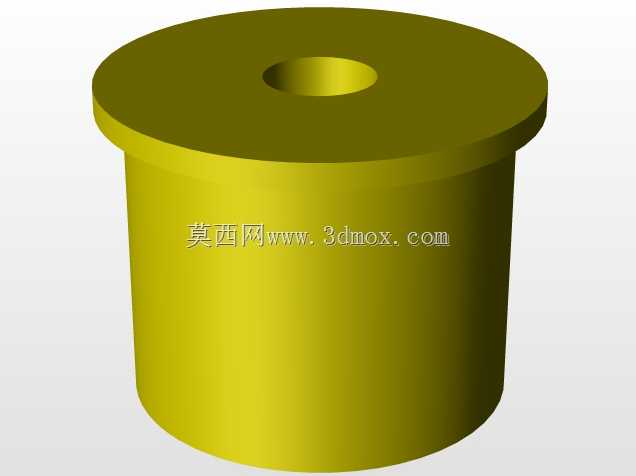

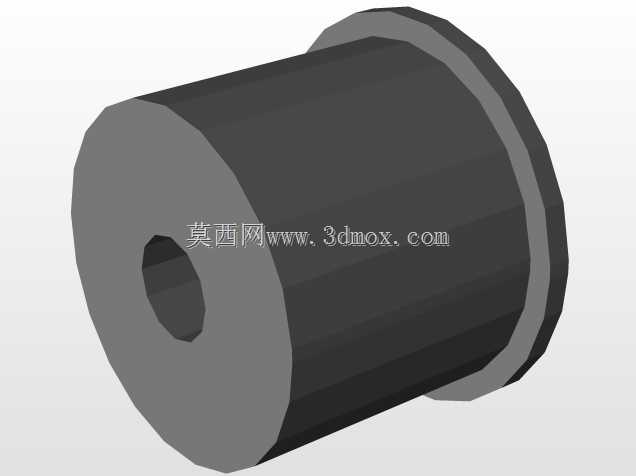

　　在各类往复运动、旋转传动的机械结构中，衬套是应用频次极高的减摩支撑元件，这款带单侧法兰凸缘的衬套，主要适配需要轴向定位的穿轴安装场景，常见于液压油缸杆端导向、输送线辊筒支撑座、小型农机铰接点、轻工设备连杆铰接位等工况，相比无凸缘的直套结构，自带的法兰边可以直接抵靠在安装座端面，省去额外加工轴向定位台阶的工序，也能避免衬套在长期受轴向窜动力时出现移位脱落的问题。从结构设计逻辑来看，这款衬套采用等壁厚筒身加单侧加宽法兰的构型，筒身内孔为光滑贯通面，加工时严格控制内孔圆柱度，保证与适配轴径的配合间隙处于合理区间，既不会因为间隙过大出现运行晃动，也不会因为间隙过小导致轴件转动时出现卡滞、发热抱死的情况。法兰端的外径大于筒身外径，

　　安装时法兰端面与安装座的贴合面需要保证足够的平面度，避免衬套安装后出现偏斜，导致轴件运行时出现偏磨，缩短衬套的使用寿命。筒身的长度根据常规安装座的板厚设计预留了合理的配合长度，保证支撑段有足够的接触面积，分散轴件传递的径向载荷，避免局部压强过大导致衬套快速磨损。从实际使用的功能特性来说，这类衬套的核心作用是在轴与安装座之间形成减摩隔离层，替代安装座本体与轴直接摩擦，磨损后仅需更换衬套即可，大幅降低设备的维护成本，也能减少贵重结构件的损耗。设计时在法兰与筒身的衔接位置做了小圆角过渡，避免应力集中导致法兰受轴向冲击力时出现断裂，同时筒身的外圆与安装座的安装孔采用过渡配合，压装后即可实现可靠固定，不需要额外的紧固件进行锁止。安装边界方面，

　　需要注意安装座上的安装孔深度要略小于衬套筒身长度，保证法兰端面能完全贴合在安装座表面，同时安装孔的入口处建议加工小倒角，方便衬套压装时顺利导入，避免压装过程中刮伤衬套外圆表面，影响配合精度。内孔的尺寸公差根据适配的运动形式调整，如果是高速旋转的工况，内孔配合间隙适当放大，预留热膨胀的空间，如果是低速摆动的铰接工况，间隙可以适当缩小，提升铰接点的刚性。这类衬套在选型时需要重点核对三个核心尺寸：内孔直径要匹配对应轴的外径，筒身长度要匹配安装座的板厚，法兰外径要大于安装座上的沉孔或者开孔直径，保证法兰能有效抵靠定位。在实际的设备运维中，这类带法兰衬套的磨损检查也十分便捷，只需要观察法兰端面与安装座的贴合间隙，以及内孔的磨损量，

　　就能判断是否需要更换，不需要完全拆解整个铰接结构，大幅降低了日常点检的工作量。对于有密封需求的工况，还可以在法兰端面上加工密封槽，加装密封圈，避免外界的粉尘、泥水进入衬套与轴的配合面，延长衬套的使用寿命，适配工程机械、农业机械这类户外作业设备的恶劣工况。建模过程中，对法兰与筒身的衔接圆角、内孔与端面的倒角都做了符合机械加工工艺的处理，没有出现无法加工的尖锐内角或者薄壁结构，所有尺寸都符合常规五金配件的加工公差要求，可以直接用于工程出图或者3D打印样件验证。
