双安装孔平板式机械连接螺母板

　　在各类非标自动化设备、工装夹具以及小型机械模组的装配环节里，这类带双安装孔的平板式螺母板是很常见的连接构件，它不像标准紧固件那样有统一的采购规格，往往需要根据安装位的实际空间、受力需求做针对性的结构设计，用来补足标准件无法覆盖的连接场景。从实际使用场景来看，这类螺母板常被用在设备框架的型材拼接处、直线模组的行程限位安装位、工装夹具的快换连接板位置，它的核心作用是为螺栓连接提供稳定的螺纹承载基体，避免直接在薄壁型材、薄钢板上攻丝带来的螺纹滑牙、连接强度不足的问题，尤其是在需要反复拆装的维护点位，这种独立的螺母板结构能大幅降低基体的螺纹损耗，延长整套设备的装配维护寿命。

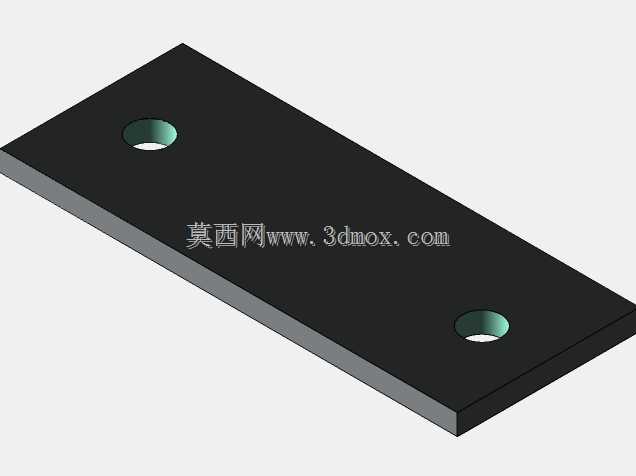

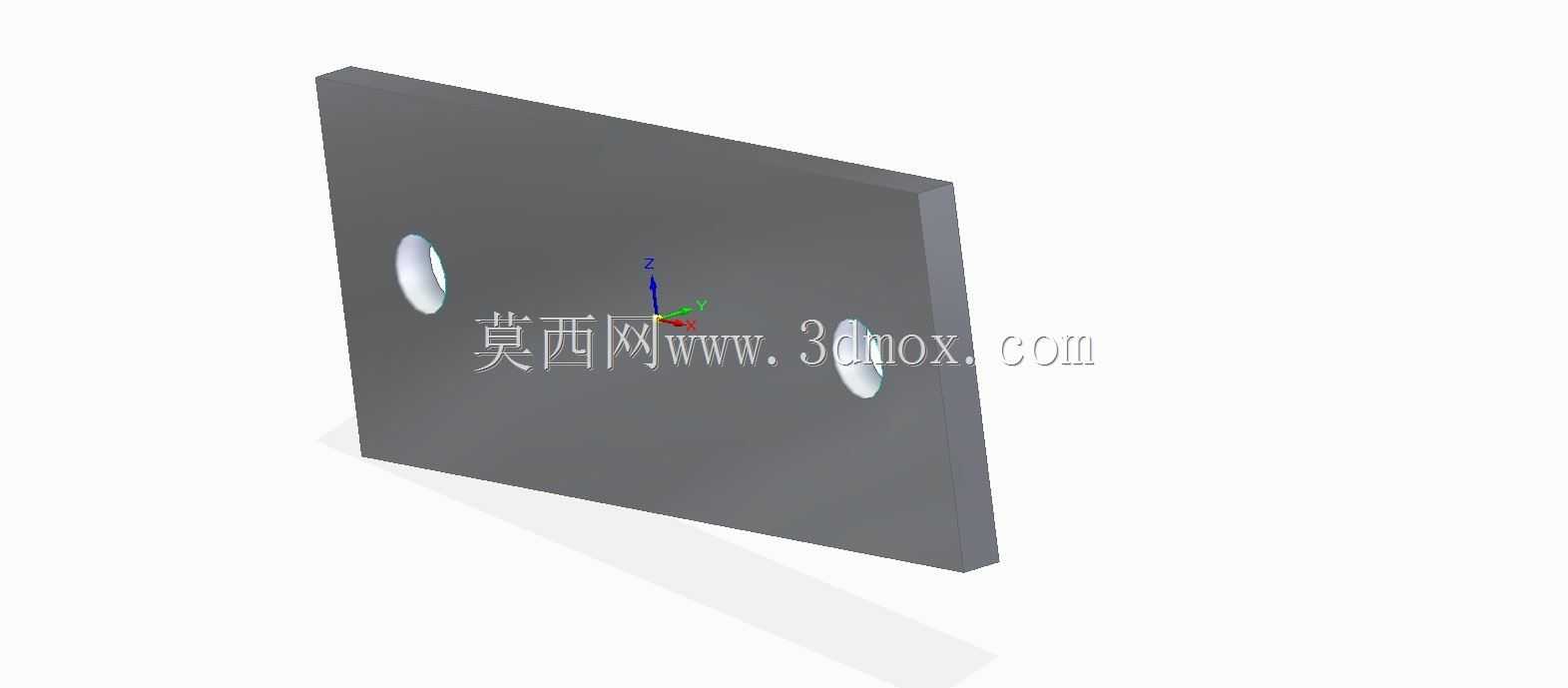

　　从结构设计的思路来看，这款螺母板采用了等厚矩形平板的基础构型，整体没有多余的异形凸起，板材的厚度选择是结合实际受力来确定的：如果是用于轻载的传感器安装、小型气路元件固定，板材厚度会控制在满足螺纹啮合长度的最小值，减少整体重量和材料占用；如果是用于重载的框架连接、执行元件固定，会适当增加板厚，保证螺纹啮合长度不小于螺栓公称直径的1.5倍，避免受力时螺纹脱扣。板面上的两个沉头安装孔做了同轴度公差约束，孔位的中心距是根据配对安装件的孔位来匹配设计的，沉孔的深度刚好能容纳螺栓头部，保证安装后螺栓头不突出板面，不会和周边运动的部件产生干涉，这一点在有滑移行程的模组安装位尤其重要，哪怕是1毫米的突出都可能刮蹭到运动件的线缆或者拖链。

　　实际选型和建模的时候，首先要明确安装边界：螺母板的整体外形尺寸不能超出安装位的预留空间，尤其是宽度方向，要避开周边的走线槽、气路管路的布置位置，板的边缘要做小尺寸的倒角处理，既可以去除加工后的锐边避免装配时划伤操作人员，也能在安装时起到导向作用，方便快速对准安装位。两个安装孔的位置没有做对称居中设计，而是根据实际配对件的受力点做了偏移，让螺栓连接的受力中心尽量和载荷作用线重合，减少连接副受到的附加弯矩，这是很多新手设计时容易忽略的点——如果孔位完全对称但载荷偏置，长期运行后很容易出现板件变形、螺栓松动的问题。

　　从功能特性上来说，这种平板式螺母板的加工工艺性很好，普通的数控铣床甚至激光切割加攻丝就能完成加工，不需要复杂的成型工序，加工成本低、生产周期短，很适合设备研发阶段的小批量打样使用。板面的平面度有基础要求，安装贴合面的平面度公差控制在0.1mm以内，保证安装后和配对件完全贴合，不会出现局部间隙导致的连接不稳。螺纹孔的精度选用中等公差等级，既能满足普通连接的配合要求，也不会因为精度过高增加不必要的加工成本。在实际装配时，这类螺母板一般是嵌入到型材的预置槽内，或者通过焊接、粘接的方式预先固定在基体上，再穿入螺栓完成连接，相比直接在基体上加工螺纹，这种结构的螺纹损坏后只需要更换螺母板即可，不需要对整套设备的基体构件做返修，大幅降低了后期维护的成本和难度。

　　另外在设计这类构件的时候，还要考虑使用环境的影响：如果是用在有切削液、潮湿环境的机加工设备里，板材会选用防锈的铝合金或者不锈钢材质，表面做钝化处理；如果是用在普通的室内自动化设备上，选用普通冷轧钢板表面镀锌即可满足防锈要求，同时控制材料成本。板件的边角没有做尖锐的直角处理，全部倒了R0.5的圆角，避免在装配调整时磕碰损坏周边的管线或者零件。两个安装孔的入口处也做了小倒角，方便螺栓顺利穿入，减少装配时的对孔时间，提升现场装配的效率。
