VETUS车用燃油水箱超声波液位传感器

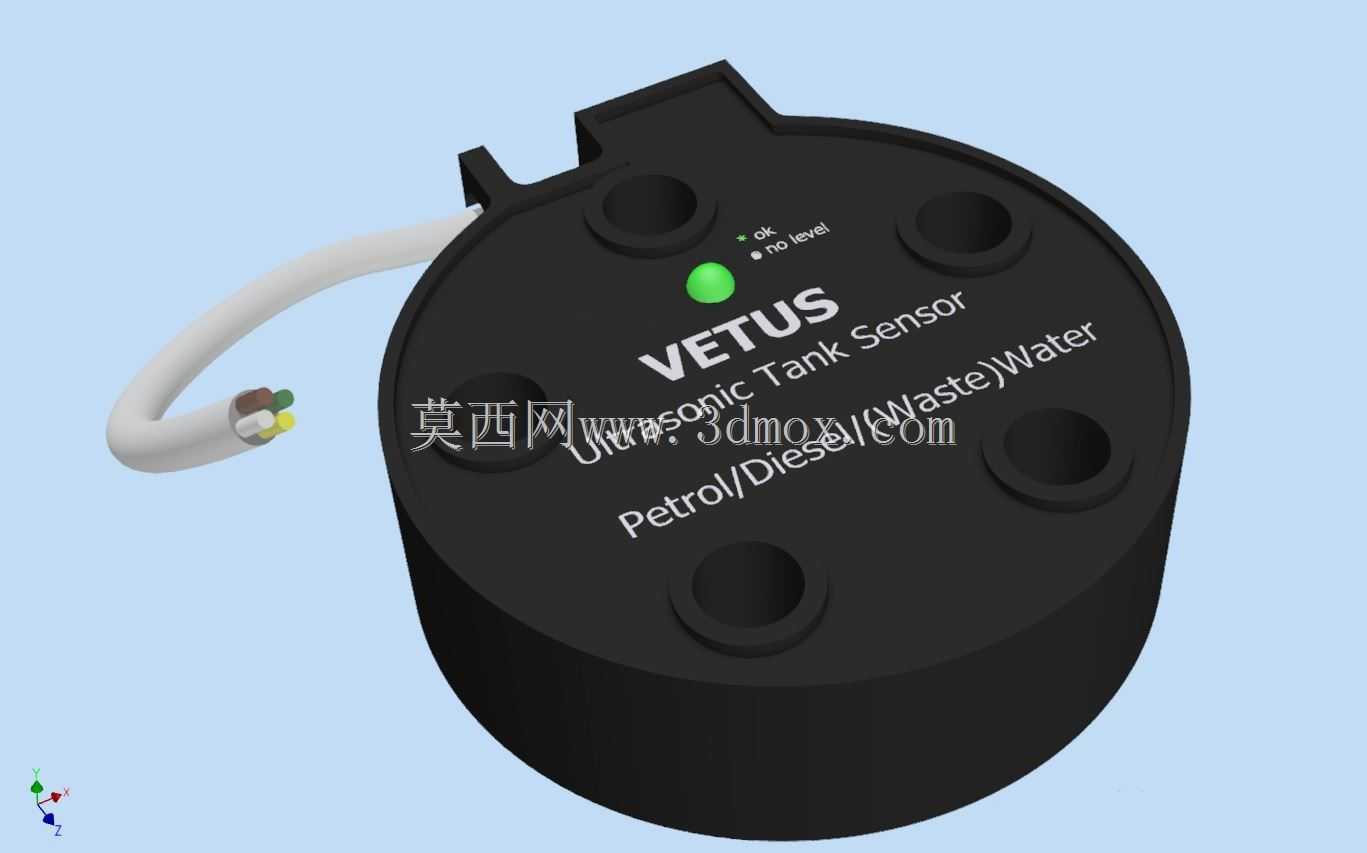

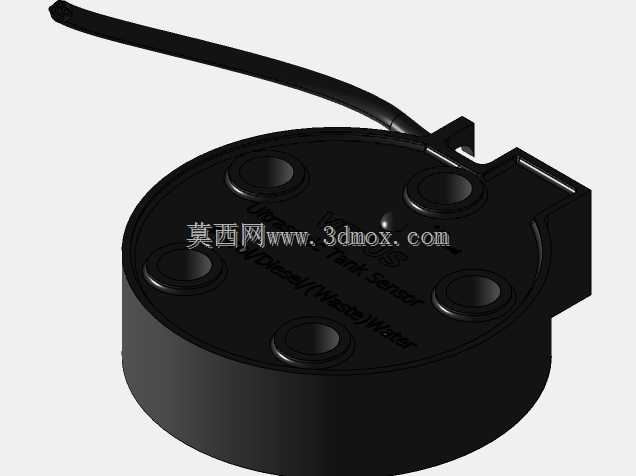

　　安装时可以通过螺栓直接将传感器压紧固定在储液舱顶部的安装平面上，壳体与安装面之间可以加装耐油橡胶密封垫，保证储液舱的密封性能，避免介质挥发或者外部水汽、灰尘进入舱内。壳体侧面引出一体化的密封出线线缆，线缆内部集成供电与信号输出线芯，出线位置做了应力释放结构，避免车辆、船舶行驶过程中线缆反复弯折造成线芯断裂或者密封失效。壳体顶面设置了一颗状态指示灯，正常检测到液位处于安全区间时指示灯显示绿色，当液位低于设定阈值时指示灯切换状态，给操作人员直观的液位状态提示，不需要额外外接显示装置就能快速判断储液舱内的液位是否正常，在空间紧凑、没有位置加装独立液位显示表的小型载具上实用性很强。设计过程中需要重点考虑超声换能器的安装同轴度，这款超声波液位传感装置主要面向移动载具的储液舱液位检测场景，适配汽油、柴油、废水等多种液态介质的存量监测需求，在工程机械、农用机械、商用船舶、改装越野车辆的燃油箱、清水箱、灰水箱上都有广泛的应用空间，相比传统的浮球式液位检测部件，它没有伸入储液舱内部的机械结构，不会因为介质中的杂质卡滞浮球造成检测失效，也不会因为长期浸泡在燃油、废水类介质中出现密封老化渗漏的问题，安装时不需要在储液舱内部做复杂的结构固定，仅需要在储液舱顶部预留对应安装位即可完成装配，后期维护也不需要排空储液舱内的介质，大幅降低了车载、船用储液系统的运维成本。从结构设计来看，整个传感主体采用扁圆形的壳体构型，壳体上均匀分布六个沉头安装孔，

　　换能器发射面需要与储液舱内的液面保持平行，才能保证超声波发射后反射回波能被换能器准确接收，因此壳体上的六个安装孔采用对称均布的设计，安装时均匀拧紧螺栓就能避免壳体倾斜，保证换能器的发射角度符合检测要求。壳体的壁厚设计需要兼顾结构强度与超声穿透性能，顶面的壁厚保持均匀一致，避免出现壁厚差造成超声波散射，影响检测精度。出线端的密封采用多段式的橡胶包覆结构，线缆与壳体结合位置做了环形的密封凸台，装配时凸台卡入壳体的预留卡槽内，即使线缆受到侧向的拉扯力，也不会破坏密封界面。从安装边界来看，这款传感器的整体高度较低，扁圆形的壳体不会在储液舱顶部占用过多的竖向安装空间，对于顶部安装空间局促的小型油箱、水箱适配性很好，

　　安装时只需要在储液舱顶部开出对应直径的安装过孔，周围预留螺栓固定的位置即可，不需要对储液舱的原有结构做大规模改动，适配不同材质的储液舱，包括金属油箱、滚塑塑料水箱都可以安装使用。在功能实现上，它通过超声波测距的原理，从储液舱顶部向液面发射超声波脉冲，通过计算超声波从发射到接收到液面反射回波的时间差，换算出传感器到液面的距离，再结合储液舱的总高度计算出当前的液位高度，输出对应的液位信号，可以直接对接载具的仪表盘显示系统，也可以对接液位报警装置，当液位低于设定值时触发报警提示，提醒操作人员及时补充介质或者排空废水。相比电容式液位传感器，它不受介质介电常数变化的影响，对于不同标号的燃油、不同成分的废水都能保持稳定的检测精度，

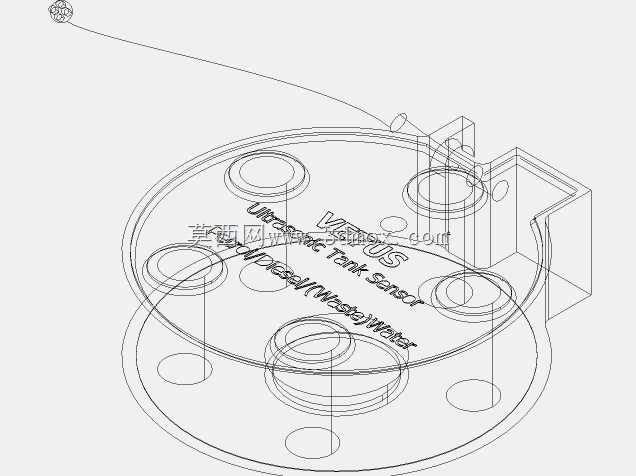

　　不会因为介质成分变化出现检测值漂移的问题，也不会因为储液舱内壁挂壁的介质造成检测误判。整个壳体采用耐油、耐化学腐蚀的工程塑料材质，能够长期耐受燃油、废水类介质的腐蚀，户外使用时也能抵抗紫外线老化，适应载具行驶过程中遇到的宽温域工作环境，在低温、高温环境下都能保持结构强度与检测性能稳定，不会因为温度变化出现壳体变形、密封失效的问题。建模过程中需要重点还原安装孔的位置度、壳体的壁厚均匀性、出线端的应力释放结构细节，保证模型导入装配环境后可以直接做安装干涉检查，验证传感器与储液舱顶部周边结构的装配间隙，避免实际安装时出现结构干涉的问题，同时指示灯的位置、壳体表面的标识区域也需要准确还原，方便后续做面板布局、标识印刷的相关设计验证。
