工业设备用带法兰盘圆柱锁紧柱塞结构

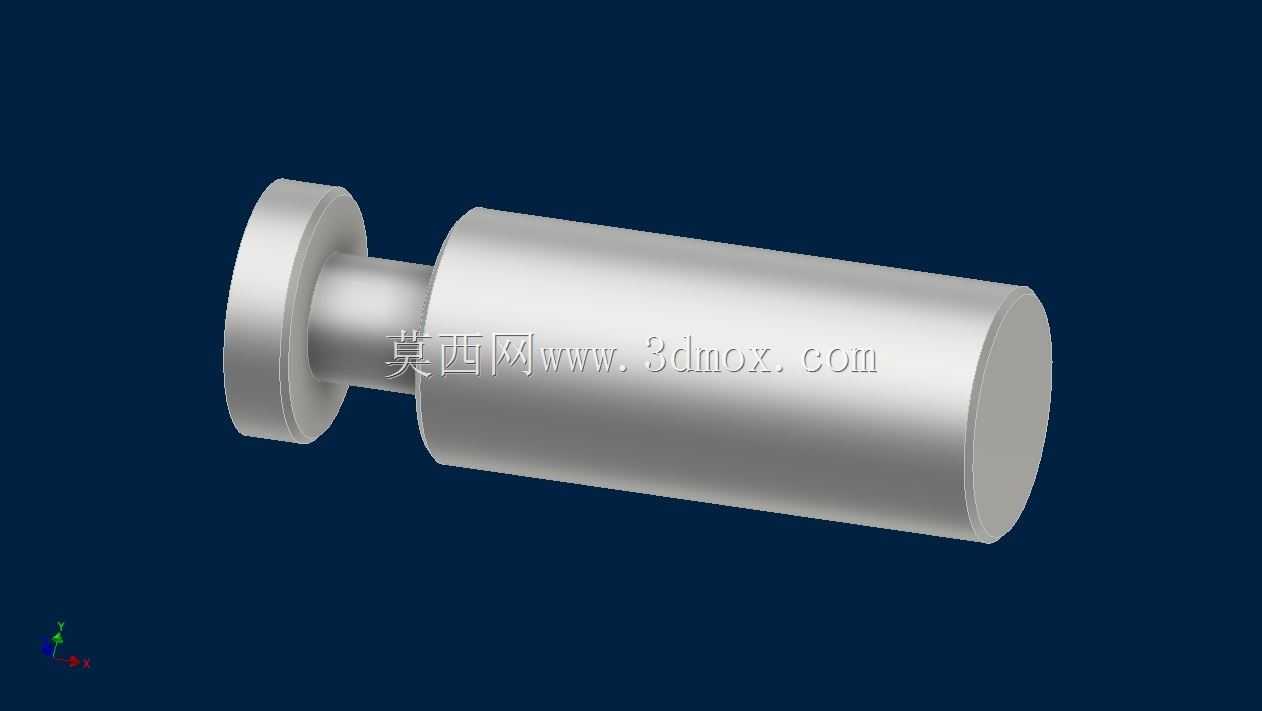

　　在各类工装夹具、自动化输送线定位工位、模具锁紧机构以及小型液压气动执行组件的配套结构中，锁紧柱塞是承担位置锁定、间隙补偿、快速插拔定位功能的核心基础零件，这类零件的结构合理性直接决定了整套机构的重复定位精度与锁紧可靠性，很多现场出现的定位偏移、锁紧失效问题，追根溯源都是柱塞的结构设计没有匹配实际安装边界与受力工况导致的。这款锁紧柱塞采用一体式带法兰盘的轴类结构设计，主体由端部法兰定位台、中间缩颈连接段、尾部圆柱工作段三个部分构成，没有多余的拼接结构，从根源上避免了装配式柱塞容易出现的连接松动、同轴度偏差问题。从实际使用场景来看，这类柱塞常被用在工装夹具的快速锁紧工位，当工件完成定位后，柱塞在弹性元件或者气动推力的作用下伸出，

　　插入工件对应的定位孔内，实现工件的位置锁定，避免加工过程中工件出现位移；在自动化输送线的止停机构中，这类柱塞也可以作为止挡元件使用，当输送载具运动到指定工位时，柱塞伸出卡入载具的定位槽内，实现载具的精准止停，等待后续工序完成后柱塞缩回，载具继续沿输送线运动；在小型模具的开模合模定位结构中，这类柱塞也可以配合导套使用，承担辅助定位与锁紧的功能，避免合模过程中出现错位。设计这类柱塞的时候，首先要考虑的是受力方向与安装空间的匹配，端部的法兰盘是整个零件的安装定位基准，法兰盘的端面需要与安装基座的贴合面完全贴合，所以设计时法兰盘的端面粗糙度要控制在合理范围内，同时法兰盘的直径要大于安装孔的直径，确保安装后柱塞不会从安装孔内脱出，

　　法兰盘的厚度也要根据实际承受的轴向推力来确定，避免受力过大导致法兰盘出现变形。中间的缩颈连接段主要是为了避让安装位置周边的结构件，很多安装场景中，安装孔周边会有凸台或者其他干涉结构，缩颈段的直径小于主体工作段，能够留出足够的避让空间，同时缩颈段的长度也要匹配安装基座的壁厚，确保柱塞安装后，工作段能够伸出足够的长度来完成锁紧定位动作，不会因为缩颈段长度不足导致工作段伸出量不够，无法有效卡入对应的定位槽或者定位孔内。尾部的圆柱工作段是直接承担锁紧定位功能的部分，工作段的外圆需要有较高的尺寸精度与同轴度，确保和配套的定位孔之间的间隙控制在合理范围内，如果间隙过大，会导致定位精度不足，锁紧后存在晃动量，如果间隙过小，会导致柱塞伸缩过程中出现卡滞，尤其是在有粉尘或者切削液的工况下，过小的配合间隙很容易因为杂质进入导致柱塞卡死。工作段的端面采用了平端面设计，没有做尖锐的倒角或者锥面，这种设计适合对定位精度要求较高、需要端面承受轴向载荷的场景，平端面和定位孔的端面接触后，能够承受更大的轴向推力，不会因为锥面的分力导致柱塞出现径向偏移。从安装边界来看，这款柱塞的安装方式非常简单，只需要在安装基座上加工出与缩颈段直径匹配的安装通孔，将柱塞从安装孔的一侧穿入，让法兰盘端面完全贴合在基座的安装面上，之后可以通过法兰盘上的安装孔（如果配套螺丝固定的话）或者卡簧结构将柱塞固定在基座上，不需要复杂的安装工序，后期维护更换也非常方便，

　　只需要拆下固定件就可以将柱塞抽出更换，不需要拆解整套机构。在实际选型应用的时候，需要根据实际的锁紧力需求来确定柱塞的主体直径，如果是需要承受较大冲击载荷的止停工位，就需要选择直径更大的工作段，确保柱塞的刚性足够，不会因为冲击力导致柱塞弯曲变形；如果是空间受限的小型工装工位，就可以选择直径更小的规格，避免占用过多的安装空间。另外还要考虑工况环境的影响，如果是在有腐蚀性介质的工况下使用，柱塞的材质需要选择不锈钢或者做表面防腐处理，如果是在有磨损的工况下长期使用，工作段的表面需要做淬火处理，提高表面硬度，延长使用寿命。很多设计人员在选用这类柱塞的时候，往往只关注柱塞的直径和长度参数，忽略了法兰盘的厚度与安装面的贴合要求，导致安装后法兰盘和基座之间存在间隙，柱塞受力后出现倾斜，最终导致锁紧失效，还有的设计人员没有预留足够的伸缩行程，导致柱塞伸出后无法完全卡入定位孔，或者缩回后无法完全脱离，影响机构的正常动作，这些细节都是在结构设计过程中需要重点校核的内容。这款柱塞的一体式结构相比装配式的柱塞，在同轴度上有天然的优势，因为整个零件是一次加工成型的，法兰盘、缩颈段、工作段的同轴度可以控制在很高的精度范围内，不会出现装配式零件因为装配误差导致的不同轴问题，这对于需要高精度定位的工位来说非常重要，能够有效减少定位误差，提高整套设备的运行稳定性。
