工业安装用长条形86规格安装承载板

　　在工业电控安装、小型工装夹具搭建、自动化设备局部承载的场景里，这类长条形安装板是使用频率极高的基础构件，尤其是适配86通用安装规格的板件，能直接匹配市面绝大多数标准安装位的尺寸要求，不用额外做扩孔、裁切等二次加工，能大幅缩短现场装配的调整周期。从实际使用的角度看，这类板件最核心的作用是作为承载基座，将小型传感器、接线端子、微型气动元件或者工装定位块固定在设备机架、墙面安装位或者工作台支架上，板身的平面度直接决定了被固定元件的安装精度，要是板面翘曲超过0.1mm，固定在上面的光电传感器就会出现检测角度偏移，气动定位销的同轴度也会受影响，直接导致整套工位的动作出错。

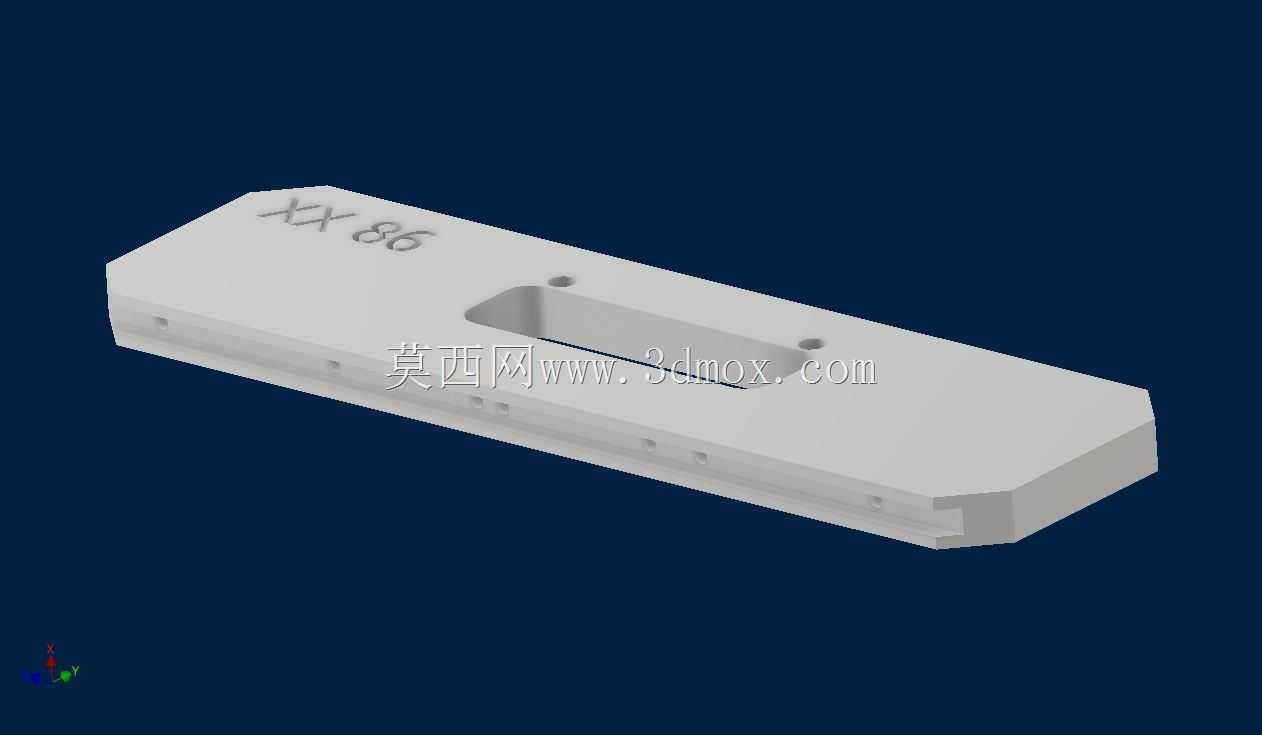

　　设计这类板件的时候，首先要确定的是整体的长宽边界，长度方向要覆盖所需安装元件的排布总长度，两端预留出不小于10mm的安装余量，用来打沉头固定孔，避免安装螺丝和板上搭载的元件出现干涉；宽度方向严格对齐86规格的通用安装尺寸，保证能直接嵌入标准86安装槽或者和配套的86规格构件直接拼接，不用额外做适配转接。板身中间的长条形镂空槽不是随意开设的，一方面是为了减轻板件整体重量，长条形实心板如果用铝合金加工，整板重量会比带镂空槽的重30%左右，在需要频繁拆装或者移动的工装场景里，过重的板件会增加操作人员的负担，也会提升支撑结构的负载要求；另一方面这个长槽可以作为走线通道或者元件调节的让位空间，比如安装需要微调位置的接近开关时，固定螺丝可以穿过长槽，不用额外在板上打腰型孔，就能实现一定范围内的位置调整，适配不同的检测距离要求。

　　板面上的几个小孔是精准定位的安装孔，孔位的位置公差控制在±0.05mm以内，保证配套元件安装后不需要反复调整位置就能达到设计要求的位置精度，孔口做了0.2mm的倒角处理，避免安装螺丝的时候刮伤螺纹或者产生铁屑残留，影响后续设备运行。板件的边角做了斜切处理，不是直角结构，一方面是避免安装过程中锋利的直角划伤操作人员，另一方面在嵌入安装槽的时候，斜切的边角能起到导向作用，降低对位的难度，哪怕安装槽的尺寸有微小的公差，也能顺利将板件卡入到位。板身侧面的细小凹槽是定位止口，和配套框架安装的时候，这个止口能卡在框架的凸边上，限制板件前后方向的窜动，哪怕固定螺丝出现轻微松动，板件也不会移位，提升长期使用的可靠性。

　　从加工工艺的角度看，这类板件一般选用6061铝合金作为毛坯材料，经过铣削加工成型后做阳极氧化处理，表面硬度能达到HV200以上，耐磨性能比普通铝板提升很多，长期拆装螺丝也不会出现孔位滑牙的问题，同时氧化层能起到防锈作用，在湿度较高的车间环境里使用也不会轻易生锈，不需要额外做喷漆处理，表面的哑光质感也不会反光，避免干扰光电类传感器的检测效果。在实际选型的时候，要注意板件的厚度参数，厚度如果小于5mm，在固定较重的元件时容易出现中部下弯的变形，影响安装精度；厚度超过10mm又会造成材料浪费，增加不必要的成本，一般承载1kg以内元件的场景选用6mm厚度的板件就能满足强度要求，要是承载更重的元件，可以适当增加厚度或者在板背面加装加强筋。另外板件的安装孔位间距也要和所用的安装框架匹配，要是孔位不对，就需要重新打孔，会破坏板件的阳极氧化层，也会降低板件的结构强度，选型前要核对安装孔的中心距尺寸，保证和现场的安装位完全匹配。这类板件除了在工业设备上使用，在实验室测试工装、小型电子设备的安装支架里也有广泛应用，只要是需要平面承载、标准86规格安装位的场景，都能用到这类构件，是通用性极强的基础机械零件。
