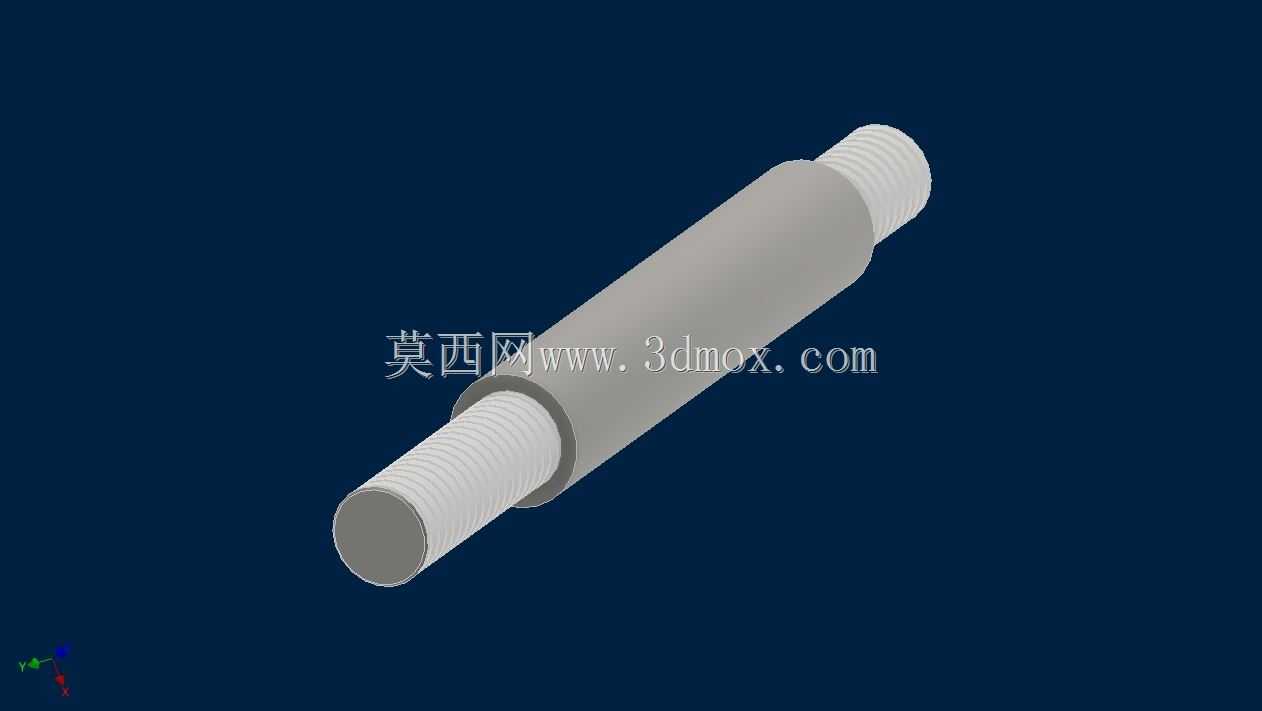

带外螺纹连接段的传动操作手柄杆

　　这类带双端外螺纹的手柄杆，多应用在中小型手动操作机构、工装夹具锁紧单元、小型设备调节工位中，作为力传递的核心杆件承担手动扭矩输入、直线推拉作用力传导的功能，区别于光面手柄杆，两端的螺纹段可以直接和配套的操作旋钮、锁紧压块、连接关节做螺纹紧固，不需要额外加装销轴或者抱箍结构，装配环节的零件数量更少，日常维护更换时的拆装效率更高。从结构设计逻辑来看，杆身主体采用等直径圆柱结构，是为了在承受径向扳动力的时候保证整杆的抗弯截面模量一致，避免出现局部应力集中的薄弱点，两端螺纹段的直径略小于杆身主体直径，在螺纹收尾位置做了退刀槽过渡，这个结构一方面是满足螺纹加工时的退刀工艺要求，另一方面可以让装配时的贴合面完全抵靠在杆身的端面上，

　　避免螺纹段承受额外的剪切载荷，实际使用中如果没有这个退刀槽，螺纹收尾处的不完整牙型很容易在反复扳动的交变载荷下出现疲劳断裂，尤其是在需要频繁操作的夹具锁紧工位，这个细节直接决定了杆件的使用寿命。在安装边界上，这类手柄杆的有效安装长度需要匹配操作工位的操作空间，杆身的光杆段长度要保证操作时不会和周边的设备钣金、相邻零部件发生运动干涉，两端螺纹的旋合长度需要根据实际承受的载荷计算，通常手动操作场景下螺纹旋合长度不小于螺纹公称直径的1.2倍，就可以满足常规的扳动、推拉载荷要求，不需要额外增加防松结构，如果是用在振动较大的设备工位，可以在螺纹连接位置加装薄型弹垫，抵消振动带来的螺纹松脱风险。从实际使用场景来看，

　　这类手柄杆常见于台虎钳的进给传动端、小型工装的快速锁紧机构、检测设备的档位调节杆、印刷设备的手动调压工位，相比焊接式的手柄结构，螺纹连接的手柄杆可以根据实际操作需求更换不同形式的操作头，比如换成星形旋钮、T型把手或者防滑握套，不需要更换整根杆件，适配不同操作力度、不同操作空间的使用需求。设计这类杆件的时候，不需要做复杂的曲面结构，整杆采用回转体结构就可以满足使用要求，加工时可以直接选用圆棒料一次车削成型，螺纹段采用普通公制三角螺纹即可，牙型角60度的通用螺纹加工成本低，配套的连接件采购方便，不需要定制特殊规格的紧固件。杆身表面不需要做复杂的处理，常规的发黑处理就可以满足车间环境下的防锈需求，如果是用在食品设备或者有防腐要求的工位，

　　可以换成不锈钢材质加工，表面做抛光处理，避免残留污渍。在受力校核层面，这类手柄杆主要承受的是弯曲载荷和少量的扭转载荷，设计时按照手动操作的最大作用力150N计算，结合杆身的悬臂长度校核抗弯强度，通常45号钢材质的杆件，杆身直径在12mm到20mm之间就可以满足绝大多数手动操作场景的强度要求，不会出现永久变形或者断裂的问题。需要注意的是，两端螺纹的同轴度要控制在0.1mm以内，否则装配后操作头会出现偏心，扳动的时候会产生额外的离心力，长时间使用会加快连接位置的磨损，也会影响操作的手感。
