烟具配套用钛制加热钉结构设计方案

　　本次设计的钛制钉类零件，主要面向烟具加热场景的配套使用需求，作为加热传导的核心接触部件，其结构设计直接影响烟具的加热效率与使用稳定性。从实际应用场景来看，这类零件需要在高温工况下长期工作，同时要适配玻璃管类安装腔体，完成热量从加热源到耗材的均匀传导，因此在材料选型上优先选用钛合金，兼顾高温强度、导热性能与轻量化需求，避免长期高温使用后出现形变、氧化剥落等问题。

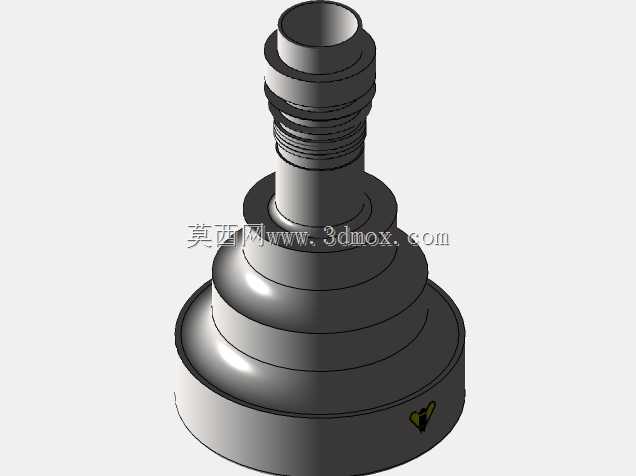

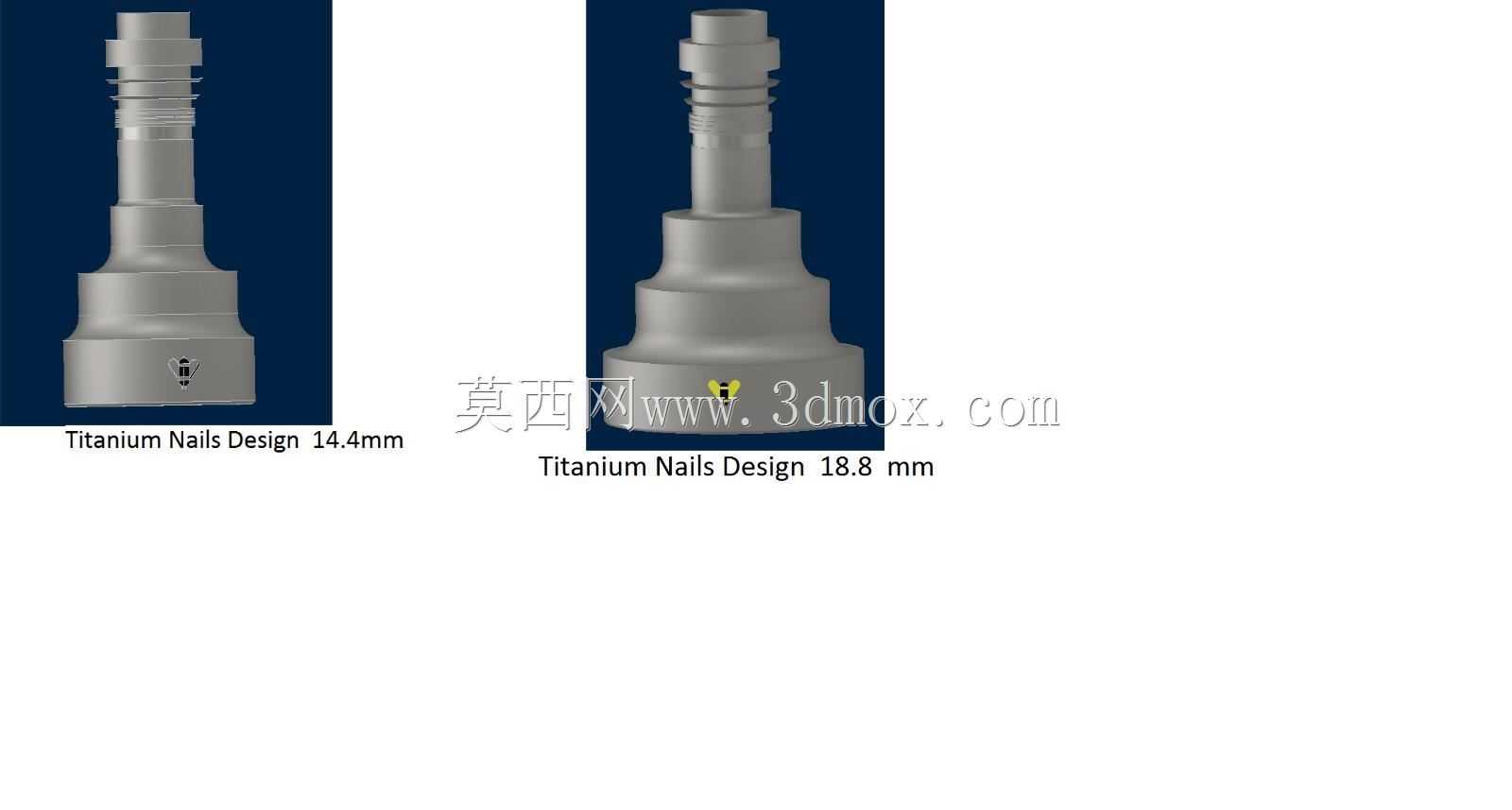

　　从结构设计思路来看，整体采用阶梯式轴类结构，分别设置了14.4mm与18.8mm两种底座直径规格，适配不同内径的玻璃安装腔体，安装时可直接嵌入对应尺寸的玻璃管端部，无需额外紧固件即可实现稳定定位，减少装配环节的复杂度。零件上部设置多道环形凹槽结构，一方面可以增加与加热耗材的接触面积，提升热传导效率，另一方面凹槽形成的空气隔层可以减缓热量向底座方向的无效散失，让热量集中在工作区域，降低底座部位的温升，避免对烟具其他塑料或密封部件造成热损伤。

　　零件的底座部位做了加厚处理，底部端面设置有定位凹点，在铣床加工时可以直接通过凹点完成装夹定位，减少二次装夹带来的形位公差，保证上部轴段与底座的同轴度控制在0.02mm以内，避免安装后出现偏心导致玻璃管受力不均碎裂的问题。上部的轴段直径从底座向上逐步收窄，每一段阶梯的过渡位置都做了R0.3的圆角处理，避免应力集中，在反复加热冷却的工况下减少开裂风险，同时圆角过渡也能避免安装时刮伤玻璃管内壁，提升装配良率。

　　从安装边界来看，14.4mm规格的零件总长度控制在32mm，上部工作段长度为22mm，底座厚度为10mm，适配内径14.5mm的标准硼硅玻璃管，装配后底座端面与玻璃管端面齐平，不会出现突出或凹陷的问题；18.8mm规格的零件总长度为36mm，上部工作段长度24mm，底座厚度12mm，适配内径18.9mm的玻璃管，两种规格的工作段顶端都做了15度的倒角处理，方便插入加热耗材，同时避免尖锐边角在装配时割伤操作人员。

　　在功能特性上，这类钛钉的工作端需要承受丁烷火炬的直接加热，尖端部位可快速升温至红热状态，钛合金材料在该温度下不会析出有害物质，同时表面氧化层稳定，长期使用不会出现掉屑问题，不会污染加热的耗材。零件的表面粗糙度整体控制在Ra1.6，底座与玻璃管接触的外圆面粗糙度达到Ra0.8，既可以保证与玻璃管的配合紧密性，减少烟气从配合缝隙泄漏，又不会因为表面过于光滑导致装配后出现打滑脱落的问题。

　　设计过程中充分考虑了铣床加工的工艺性，所有结构都采用回转体设计，可直接通过数控车床一次装夹完成大部分加工工序，上部的环形凹槽可通过切槽刀一次成型，底部的定位凹点可在钻床上快速加工完成，无需特殊工装夹具，适合批量生产，加工后的零件不需要额外做表面处理，钛合金本身的钝化膜即可满足防腐蚀、耐高温的使用需求，减少后续处理工序的成本。

　　从实际使用的角度出发，这类钛钉在更换时可直接从玻璃管端部拔出，不需要拆解烟具整体结构，维护更换十分便捷，两种规格的设计可以覆盖目前市面上主流的玻璃烟具尺寸，不需要针对不同产品单独开模，通过调整数控车床的加工参数即可快速切换两种规格的生产，灵活适配不同客户的订单需求。结构设计上没有设置易损的薄壁结构，最薄的槽壁厚度也达到1.2mm，日常使用中即使出现轻微磕碰也不会出现变形，使用寿命远高于传统的陶瓷或铁质加热钉。
