参数化可编辑金属防护网格结构

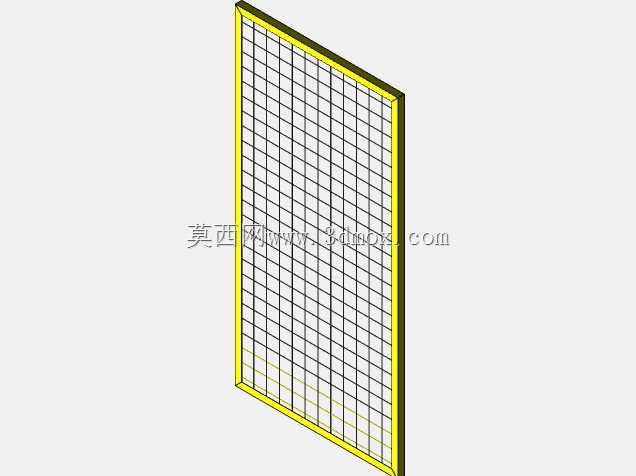

　　在工业现场的设备防护、区域隔离场景中，这类带边框的金属网格构件是应用频次极高的结构件，不同于整体冲压的整板防护，网格结构在保证防护强度的同时，能大幅降低整体重量，同时保证视线通透，方便运维人员直接观察防护区域内部的设备运行状态，避免封闭护板带来的观察盲区。日常做设备布局设计时，这类防护构件往往需要根据现场的实际安装空间调整长宽尺寸，要是每改一次尺寸就重新绘制网格线、排布筋条，会耗费大量重复建模的时间，这个参数化结构的设计思路就是把网格的横向、纵向筋条间距做了关联约束，边框的型材截面参数也做了锁定，使用者只需要修改整体的长度、高度两个核心尺寸参数，整个网格的筋条排布、边框拼接就会自动更新，不需要逐根调整筋条位置，

　　也不会出现改完尺寸后筋条超出边框、排布错位的问题。从结构本身来看，外围边框采用等截面的型材弯折拼接，边框的内侧预留了网格筋条的安装卡槽，网格筋条采用纵横垂直交错的排布方式，每一个交叉位置都做了贴合约束，保证筋条之间没有错位间隙，整体的结构刚度足够应对日常的人员误碰、小型物件飞溅的冲击，不会出现轻易变形的问题。实际安装的时候，边框的侧边预留了统一的安装孔位，可以直接和设备机架、地面固定立柱做拼接，不需要额外在现场做二次打孔加工，安装边界的容错空间也做了预留，哪怕现场安装面有几毫米的平整度误差，边框的型材刚度也能适配，不会出现安装后网格翘曲的问题。这类网格结构除了用在生产设备的安全防护上，也可以用在车间的区域隔离、仓储区域的围栏分隔，

　　甚至是通风设备的进风口防护，因为网格的通透率足够，不会影响通风散热的效果，同时又能阻挡大尺寸的杂物进入设备内部。做结构设计的时候，特意把筋条的直径、边框的截面尺寸都做了可编辑的参数入口，如果遇到需要更高防护强度的场景，只需要调大筋条直径、缩小筋条间距，就能快速生成对应防护等级的网格结构，不用从零开始重建模型。很多工程师在做这类防护结构的时候，容易忽略边框和网格的连接强度，要么是网格直接焊接在边框表面，长期受冲击后焊点容易脱落，这个结构里网格筋条是嵌入边框的卡槽内部，再做固定，连接的接触面积更大，抗冲击性能比表面焊接的结构高很多，哪怕受到侧向的冲击力，筋条也不会从边框上脱落。另外在尺寸适配方面，不管是小型设备旁几十厘米宽的局部防护，

　　还是车间里数米长的区域隔离围栏，都可以通过调整参数快速生成对应尺寸的模型，不需要重复绘制相同的结构特征，能大幅提升设计阶段的建模效率，也能保证同系列防护构件的结构统一性，方便后续的加工下料，因为所有筋条的长度都是随整体尺寸参数自动计算的，导出加工清单的时候不会出现尺寸统计错误的问题。
