立式台钻工业级钻孔加工设备结构

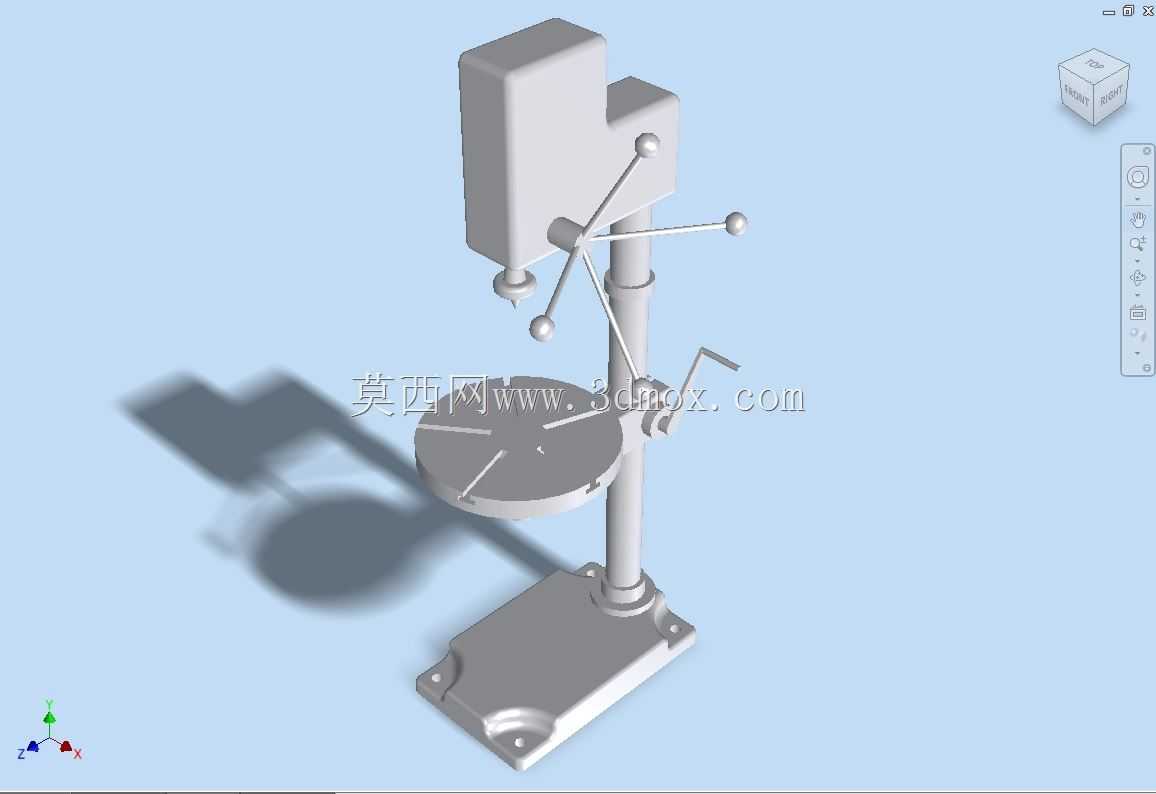

　　这款立式台钻的三维结构完全还原了车间通用小型钻削设备的实际形态，从底座到主轴箱的每一处结构都对应实际加工场景的使用需求。在中小批量机械加工、五金维修、教学实训场景中，这类台钻是工位上最常见的钻孔加工设备，主要承担金属、非金属工件的钻孔、扩孔、铰孔、攻丝等常规钻削工序，相比手持电钻，其固定的立柱导向结构能保证更高的钻孔位置精度与孔轴线垂直度，适合对孔位公差有一定要求的零件加工。

　　从结构设计逻辑来看，底座采用带安装孔的铸铁式平板结构，四个角预留的螺栓固定孔可将整机锁紧在工作台或水泥基础上，抵消钻削过程中主轴进给产生的轴向反力与振动，底座上表面加工有T型槽结构，可配合压板螺栓装夹异形工件，也可配套安装平口钳、回转工作台等夹具，底座的整体长宽尺寸控制在常规工位的容纳范围内，不会占用过多操作空间，安装时只需保证底座上平面的水平度在允许公差内，即可为整台设备提供稳定的支撑基准。

　　立柱部分采用圆柱形光滑导柱结构，表面做了硬化处理降低磨损，工作台通过抱箍结构与立柱连接，松开锁紧手柄后可沿立柱上下滑动调整高度，适应不同高度尺寸的工件加工需求，工作台本身采用圆形带径向T型槽的结构，可绕立柱回转调整角度，也可围绕自身中心旋转，方便加工工件不同位置的孔位，工作台边缘的切屑槽可收集钻削产生的金属切屑，避免切屑散落影响工位整洁。

　　主轴箱部分集成了主轴传动、进给操作、转速切换的核心结构，侧面的多手柄进给机构是典型的台钻操作结构，不同长度的手柄形成更大的操作力臂，操作人员只需施加较小的力即可控制主轴的轴向进给，手柄的球头设计符合人机工程学，长时间操作也不易产生疲劳，主轴箱侧面的手柄用于切换主轴转速，通过调整皮带在塔轮上的位置，可获得不同的转速区间，适配不同材质工件的钻削参数需求，比如钻削钢材时选用较低转速，钻削铝件、木材时可选用较高转速。

　　主轴部分采用莫氏锥孔连接钻夹头或钻头，主轴的上下运动通过主轴箱内的导向套保证直线度，避免进给过程中出现偏摆，保证钻孔的孔径精度与位置精度，主轴的行程范围覆盖了常规小型零件的钻孔深度需求，日常加工中无需频繁调整工作台高度即可完成多数工序。设备的整体高度设计符合站立操作的人机尺寸，操作人员站在工位前无需弯腰或抬臂即可轻松操作进给手柄、调整转速与工作台位置，控制按钮布置在主轴箱易触碰的位置，紧急情况下可快速停机。

　　在建模过程中，每一处配合结构都还原了实际设备的装配关系，比如立柱与底座的过盈配合、工作台抱箍的锁紧间隙、主轴与导向套的滑动配合间隙都做了对应体现，没有出现结构干涉的问题，可直接用于教学演示、设备结构认知、工装夹具配套设计的参考，也可作为车间布局规划的设备模型使用，帮助设计人员合理排布加工工位的空间位置，预留足够的操作与维护空间。这类台钻的结构经过多年的工业应用验证，可靠性高、维护简单，是小型加工场景中不可或缺的通用加工设备，其结构设计充分平衡了加工精度、操作便利性与制造成本，既满足常规加工的精度要求，又不会因过度设计增加不必要的成本。
