ISO20mm标准螺纹牙型尺寸参数模型

　　在各类机械结构的连接设计环节，螺纹连接是应用覆盖范围最广的可拆卸连接形式，小到消费电子的微型紧固结构，大到重型工程机械的承载连接节点，都需要依托标准化的螺纹参数来保证互换性与连接可靠性。这套ISO20mm规格的螺纹参数模型，核心是还原公制标准螺纹的牙型几何特征，为结构设计阶段的螺纹校核、连接副选型、加工工艺验证提供精准的三维参照。

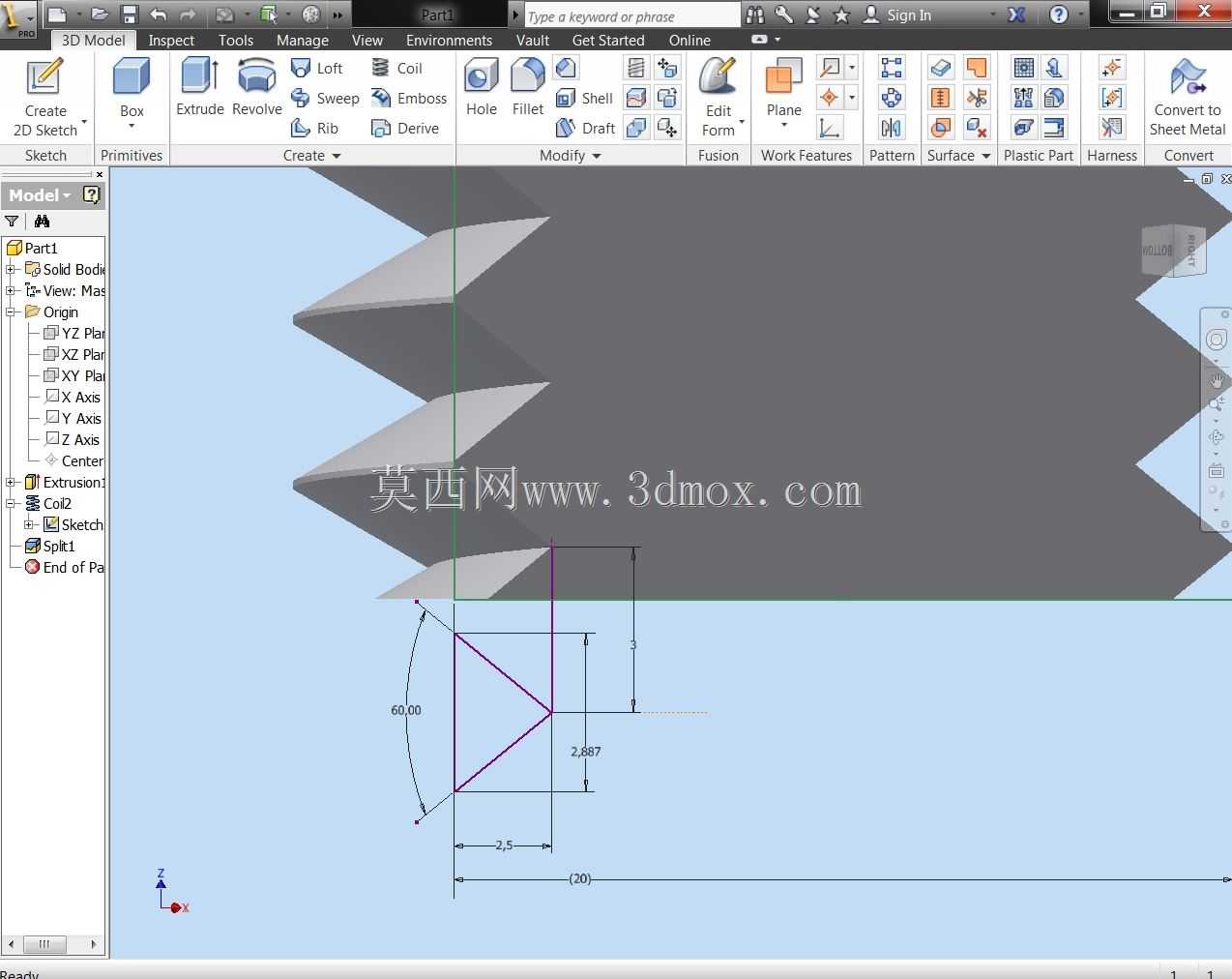

　　从实际工程应用场景来看，这类中等规格的公制螺纹，常出现在液压管路接头、设备机架拼接节点、传动部件端盖紧固、工装夹具装夹定位结构中，设计过程中如果仅依靠二维图纸的尺寸标注，很容易在牙型啮合长度、牙根应力集中区域、退刀槽避让边界这些细节上出现设计偏差，最终导致加工出的零件出现螺纹滑牙、啮合不到位、装配干涉等问题。这个模型在构建时，完全遵循ISO公制螺纹的牙型角度规范，还原了60度牙型角的几何特征，对牙顶、牙根的圆弧过渡细节做了精准还原，同时标注了牙型高度、螺距对应的径向尺寸、螺纹收尾的角度边界，能让设计人员在三维装配环境下直观验证螺纹副的啮合状态。

　　设计思路上，模型没有做整段长螺纹的冗余建模，而是截取了螺纹牙型的典型截面段，重点突出牙型的尺寸比例关系，这样既可以让设计人员快速提取核心参数，也能避免整段螺纹建模带来的文件冗余，适配不同设计场景下的调用需求。在尺寸边界的设定上，模型明确标注了牙型总高、牙顶宽度、牙根过渡尺寸、螺纹锥度偏差范围，同时给出了螺纹加工时的退刀位置参考边界，能帮助设计人员在做零件结构设计时，提前预留足够的螺纹加工空间，避免出现螺纹加工不到位、装配时螺母无法拧到指定位置的问题。

　　在设备实际使用层面，标准化的螺纹参数模型能大幅降低跨团队协作的沟通成本，不管是负责结构设计的工程师，还是负责工艺编制的技术人员，或是负责装配调试的现场人员，都可以通过这个直观的三维模型，快速明确螺纹的设计要求，减少二维图纸标注歧义带来的加工返工。比如在做液压阀块的油口螺纹设计时，依托这个牙型模型，可以提前校核螺纹啮合长度是否满足密封承压要求，牙根位置的应力集中系数是否在材料允许范围内，避免设备运行过程中出现螺纹断裂、油液渗漏的故障。在做工装夹具的定位螺纹设计时，也可以通过这个模型验证螺纹与定位销的位置关系，保证装夹时的定位精度，避免螺纹孔与定位孔距离过近导致零件局部强度不足。

　　另外，这个模型的牙型比例标注，也能为非标准螺纹的改制设计提供参照基准，当设计人员需要针对特殊工况调整螺纹参数时，比如增大牙型高度提升连接承载能力，或是调整牙顶间隙优化螺纹的防松性能，都可以在这个标准牙型模型的基础上做参数调整，大幅提升非标设计的效率，减少从零开始建模的重复工作量。在做螺纹连接的有限元分析时，这个精准的牙型模型也可以直接导入分析环境，划分网格后模拟不同预紧力下的螺纹应力分布，帮助设计人员优化螺纹旋合长度，选择合适的螺栓拧紧力矩，保证连接结构在设备全生命周期内的可靠性。
