小型立式换热承压微型锅炉结构设计

　　这款微型锅炉的结构设计，首先要匹配小空间分布式供热场景的安装边界，整体采用立式圆柱构型，炉体外径控制在常规桌面级设备的安装尺寸范围内，总高度不超过常规台式设备的垂直预留空间，底部预留平整安装面，可直接固定在预制的混凝土基础或者钢制支架上，不需要额外搭建大型承重平台，适配实验室小型供热、户外移动作业点临时供暖、小型商用点位独立热水供应这类没有集中供热管网覆盖的场景。从功能实现逻辑来看，设计时优先考虑了小容积下的换热效率提升，炉体内部采用夹层式流道设计，冷水从下部侧方的进水接口进入夹层流道，沿着炉壁环形空间向上流动过程中，充分吸收炉膛燃烧产生的辐射热与对流热，减少热量通过炉壁向外的无效散失，炉膛内部预留了足够的燃烧空间，

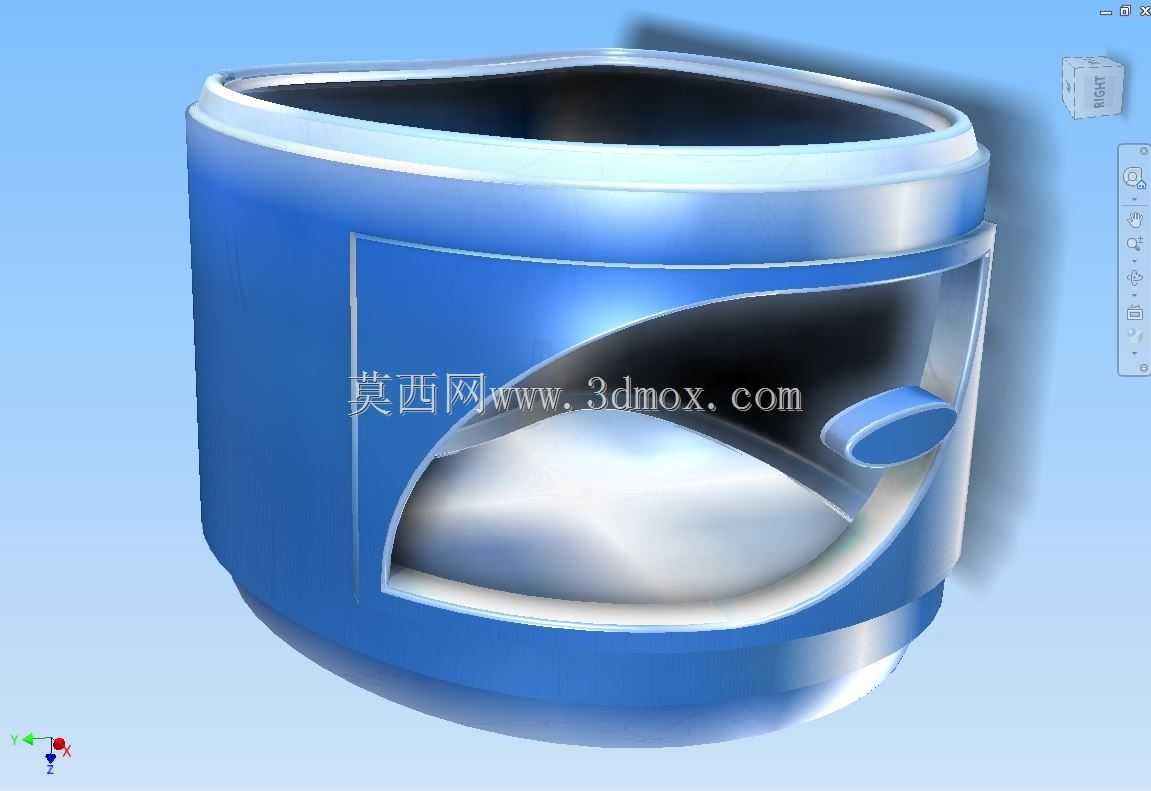

　　可适配小型燃气燃烧头或者电加热组件的安装，上部设置的椭圆型观察窗采用耐高温透明材质，既可以实时观察内部燃烧状态，也能通过视窗位置的结构加强，避免高温下窗体变形泄漏，视窗旁侧的小型椭圆凸起结构为点火与温度检测组件的安装位，集成了点火电极、温度探头的安装接口，不需要在炉体额外开孔破坏整体承压结构。设计过程中针对承压性能做了结构优化，炉体上下端采用圆弧过渡的卷边结构，相比直角焊接结构能有效降低应力集中系数，在1.2倍额定工作压力的工况下，焊缝位置的应力分布均匀，不会出现局部应力超限的问题，炉壁夹层的厚度经过热传导计算，在保证承压强度的前提下尽可能减薄壁厚，降低整体设备自重，同时减少金属材料的蓄热损失，提升设备启动后的升温速度。

　　从安装适配性来看，所有外接接口都设置在炉体侧方的同一竖向区域，进水、出水、燃气接入、烟气排放的接口间距符合常规管路安装的操作空间要求，后期维护时不需要拆解整体炉体，仅需要打开侧方的检修盖板即可清理内部积灰、更换检测组件，设备整体的重心落在底部安装面的几何中心位置，固定后不会出现偏载倾斜的问题，即使在移动搭载的场景下，也能保证运行稳定性。在流道设计上，特意在夹层流道内设置了导流凸起，让水流在夹层内形成紊流状态，避免层流导致的换热效率下降，同时减少水垢在炉壁内侧的沉积速度，延长设备的维护周期，炉膛内部的燃烧区域与出水区域的距离经过热场仿真校验，出水温度的波动范围控制在±2℃以内，能够稳定输出设定温度的热水或者蒸汽，

　　不需要额外加装大容量的缓冲储水罐，进一步压缩了设备整体占用空间。针对不同场景的适配需求，炉体外部的蓝色包覆层为隔热保温层，采用耐高温的微孔隔热材料，外表面温度在额定工况下不超过40℃，避免人员误触造成烫伤，同时减少热量向周边环境的散失，提升整体热效率，保温层外的金属包覆壳采用快拆结构，后期更换保温材料时不需要动用焊接设备，仅需要松开固定卡扣即可完成操作。
