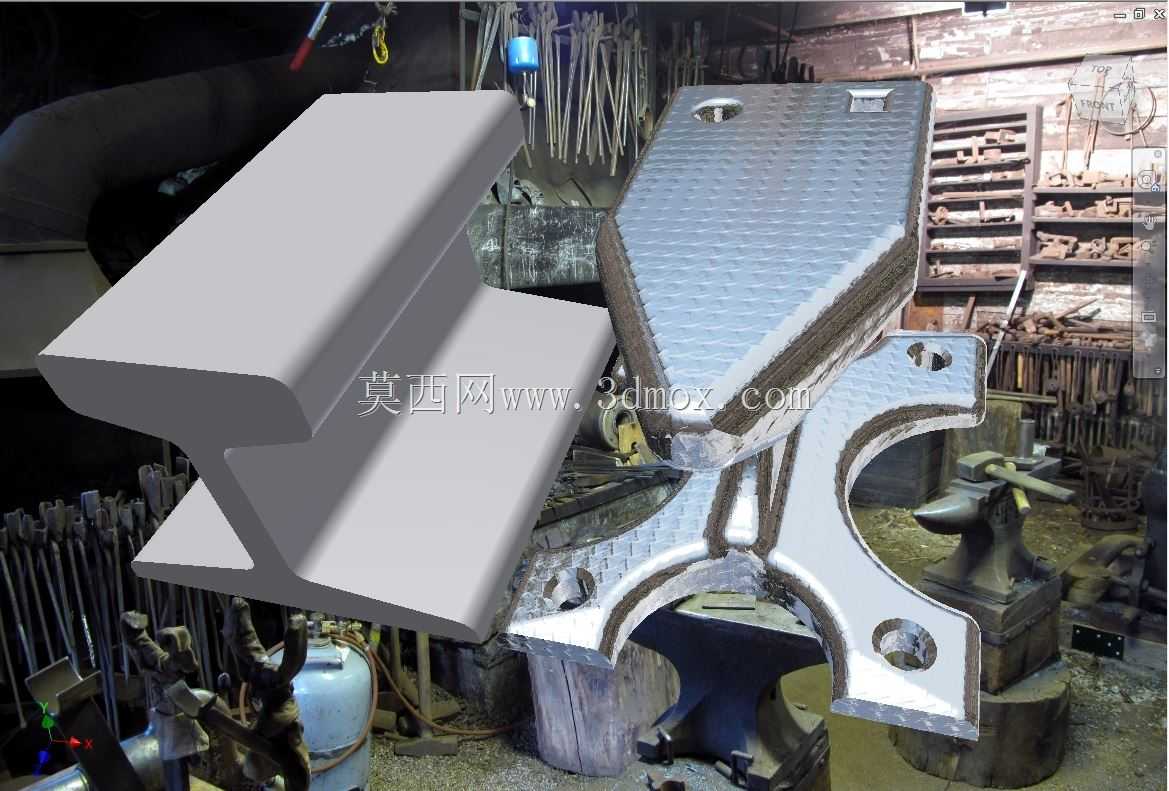

这套结构件的设计初衷,是解决轨道运维现场钢轨调直、端面修整作业时的工件夹持定位问题,很多一线轨道养护班组在野外作业时,没有固定的重型台架,需要便携的夹持构件配合现场砧座完成钢轨的局部修形,这套结构刚好适配常用的60kg/m标准钢轨的截面轮廓,夹持面的齿形纹理是特意做的防滑处理,避免敲击修整时钢轨出现窜动。
从结构细节来看,和钢轨接触的承托面完全复刻了钢轨轨头下部与轨腰过渡的曲面弧度,安装时不需要额外加垫调整,贴合间隙控制在0.2mm以内,能保证敲击受力时应力均匀分散,不会在钢轨表面留下压痕。两侧的弧形卡口是适配现场常用的羊角砧侧台轮廓,卡口的开口尺寸做了10mm的适配余量,能兼容不同磨损程度的旧砧座,不需要对现有砧座做二次改造就能直接卡装固定。
设计时特意把构件的整体重量控制在12kg以内,单人就能搬运转移,适合野外流动作业的场景,构件上预留的两个沉头安装孔,既可以用螺栓快速锁紧在砧座上,也能在临时作业时打入钢钎做快速固定,两种安装方式都能满足作业时的抗冲击要求,横向抗剪切力能达到120kN,完全覆盖手锤、小型风镐作业时的冲击载荷。
在实际应用场景里,除了轨道养护作业,小型五金加工坊也能把这套结构改作小型型钢的夹持砧座,用来做扁钢、角钢的局部锻打修整,夹持面的齿纹深度做了1.5mm的深度控制,既能保证足够的摩擦力,又不会在工件表面留下过深的压痕,后续工件做表面处理时不需要额外打磨夹持痕迹。
结构的壁厚做了差异化设计,和钢轨接触的受力区域壁厚达到22mm,采用渐变过渡的结构连接到两侧的夹持卡口,避免应力集中导致的构件断裂,非受力区域做了适当的减重挖除,在保证整体结构强度的前提下尽可能降低自重,方便作业人员转场携带。构件的边缘都做了R3的圆角处理,避免搬运和安装过程中划伤操作人员,也能减少应力集中带来的开裂风险。
从安装边界来看,这套结构适配的砧座侧台宽度在120mm-130mm之间,夹持钢轨时的有效支撑长度是180mm,足够覆盖单根钢轨的局部修整作业范围,不需要频繁挪动构件位置。卡口的锁紧间隙做了偏心调节的设计空间,现场使用时如果遇到砧座尺寸偏差,可以通过加装薄垫片的方式调整锁紧力度,不需要额外加工构件本身,适配性更强。
很多现场作业人员之前常用普通台钳夹持钢轨做修整,不仅夹持力不足,还容易夹伤轨腰的受力区域,这套结构的承托面是完全贴合钢轨的非工作接触面,所有夹持力都作用在轨腰下部的非配合区域,不会损伤钢轨的轨头踏面和轨底连接面,修整完成后钢轨能直接上线使用,不需要做额外的探伤复检,能大幅提升现场作业的效率。
在建模过程中,所有配合曲面都做了公差匹配分析,考虑到野外作业时构件会沾染铁锈、泥沙,配合面之间预留了0.3mm的间隙,不会因为杂物卡滞导致构件无法拆装,所有的棱角位置都做了钝化处理,避免应力集中点在反复冲击载荷下出现裂纹,整体结构没有复杂的内腔,采用普通铸钢工艺就能批量生产,加工成本低,适合一线作业场景的大规模配备。
