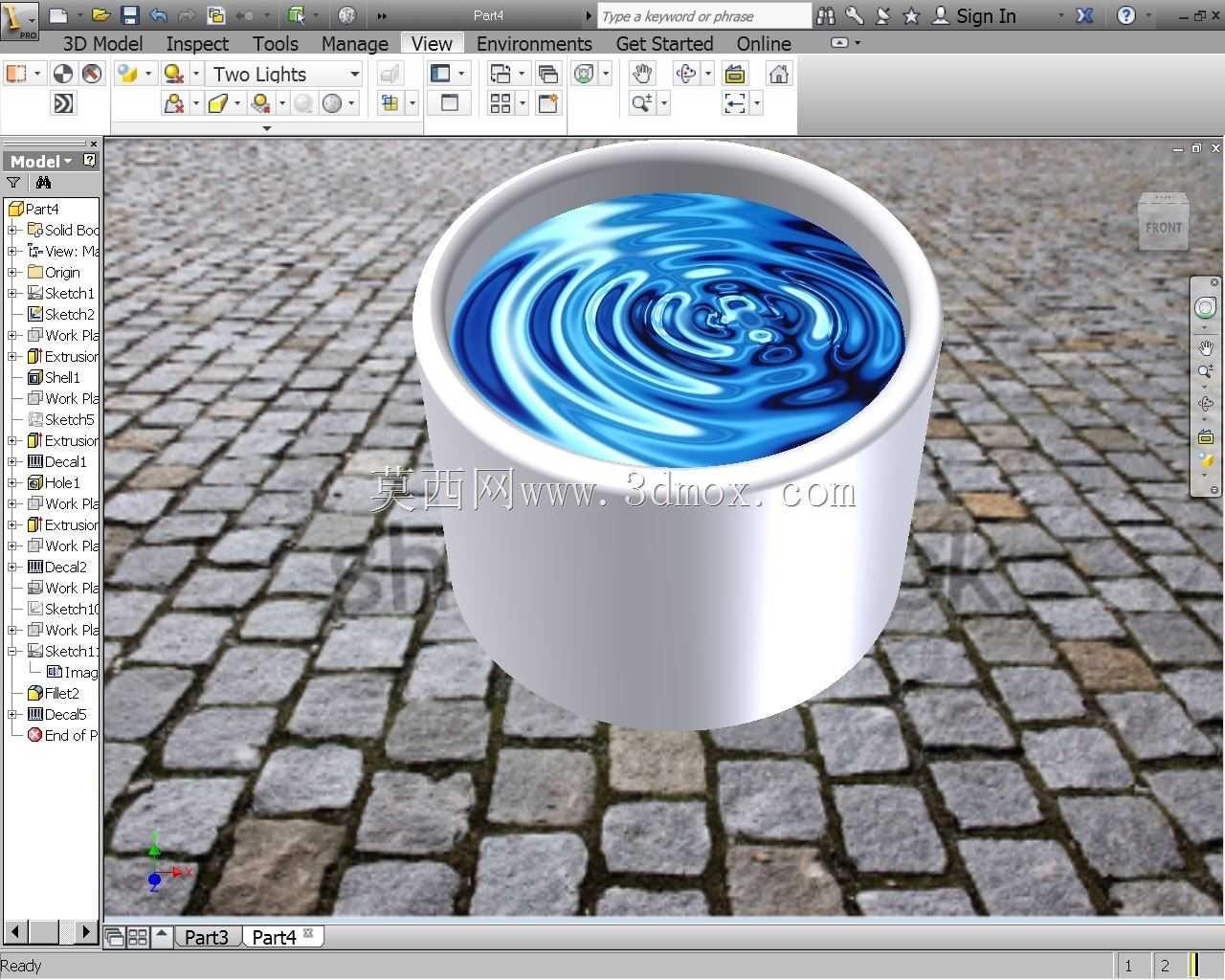

圆柱容器盛水涟漪效果三维造型设计

　　尺寸会放大到外径200-300mm，壁厚增加到4-5mm，方便课堂上学生观察水体波动的形态。设计思路上，首先要拆分两个独立的实体部分，一个是外部的圆柱容器壳体，一个是内部的水体部分，容器部分采用抽壳特征完成，内壁做0.5mm的圆角过渡，避免直角位置出现应力集中，尤其是如果后续要做注塑开模的话，这个圆角还能改善熔体流动的路径，减少注塑缺陷。水体部分的设计是整个造型的核心，不能直接用一个填充到容器内部的圆柱实体完事，要模拟真实水面被扰动后形成的同心涟漪形态，从容器中心向外做多层环形的高低起伏，涟漪的波高从中心向外逐渐衰减，最外层的波纹和容器内壁接触的位置，要做出水体因为表面张力附着在壁面的轻微抬升效果，这个细节很多人会漏掉，在日常民用盛具、流体演示教具、场景渲染素材的开发环节，这类带动态涟漪效果的圆柱盛水结构是很常见的设计载体，很多刚接触三维建模的结构工程师容易把这类结构做的过于刻板，要么把水体表面做成完全平整的平面，要么忽略容器内壁和水体接触的边界过渡，导致最终渲染或者3D打印出来的成品缺乏真实感。做这个造型的时候，首先要明确它的实际使用边界，这类圆柱盛水结构如果是用于民用场景，比如桌面收纳盛具、文创水景摆件，容器的壁厚通常控制在2-3mm，整体外径根据使用场景调整，桌面摆件类的外径一般在80-120mm区间，高度控制在60-100mm，底部预留3-5mm的平底结构保证放置稳定性，不会出现放置时倾翻的问题；如果是用于流体教学演示的教具，

　　导致水体和容器看起来是完全分离的两个独立物件，缺乏真实的贴合感。从应用场景来说，这个造型除了可以直接用于文创摆件的3D打印原型制作，还可以作为场景渲染的素材，用在户外街景、厨房场景、庭院水景的三维搭建中，也可以作为流体仿真的基础几何模型，导入仿真软件后给水体部分赋予流体属性，模拟不同扰动强度下的水面波动效果，给后续的流体力学教学或者产品防水测试提供基础的几何参考。做外形尺寸校验的时候，要注意水体部分的外径要比容器的内径小0.2-0.3mm，一方面是模拟真实情况下水体和容器壁之间的微小间隙，另一方面如果是做3D打印的话，这个间隙可以避免两个实体打印的时候出现粘黏，方便后续拆分上色，容器的外表面可以根据使用需求做不同的表面处理，

　　比如磨砂质感、金属电镀质感，水体部分则要赋予高透带折射的材质属性，涟漪的起伏高度控制在1-3mm，不能做的过于夸张，否则会违背真实的水体物理特性，看起来像是凝固的波浪而不是液态的水面。安装边界方面，如果是作为摆件使用，底部不需要额外的安装结构，靠平底的摩擦力就可以稳定放置在水平台面；如果是要嵌入到其他大型场景模型中，比如沙盘的水景部分，可以在容器底部预留1-2mm深的定位沉孔，和沙盘上的定位柱配合，保证安装位置的精度，不会因为场景搬运出现位置偏移。很多工程师在做这类带流体效果的造型时，容易过度追求波纹的复杂程度，加很多杂乱的水纹，反而失去了同心涟漪的真实感，实际上日常容器里的水面被轻微扰动后，形成的就是规则的同心环状波纹，

　　只有在遇到障碍物或者强扰动的时候才会出现乱纹，这个造型还原的就是静置状态下被轻微触碰后形成的稳定涟漪形态，不管是用于渲染展示还是实体制作，都能达到很逼真的效果。另外在结构细节上，容器的口部要做1mm左右的卷边或者加厚处理，一方面提升口部的结构强度，避免磕碰的时候出现缺口，另一方面也符合日常盛具的实际生产工艺，不管是陶瓷烧制、塑料注塑还是金属冲压的圆柱容器，口部都不会做的薄而锋利，都会有一定的加厚或者卷边结构。水体部分的底部要和容器的内底面完全贴合，不要留间隙，否则渲染的时候会在底部出现不正常的折射断层，看起来就像是水体悬浮在容器内部，这个细节在建模的时候要通过干涉检查确认，保证两个实体在底部完全接触，没有多余的间隙或者重叠。
