复古款单柄冷热水控制出水阀结构设计

　　这款单柄控水阀的三维结构设计，首先要匹配民用厨卫、老式公共盥洗区的实际安装需求，这类场景对阀门的操作便捷性、安装适配性有明确要求，不需要复杂的电子控制结构，纯机械的阀芯传动就能满足日常开关水、调节流量的使用需求。从实际使用场景来看，这类阀门常被安装在陶瓷面盆、老式铸铁水槽、户外公共洗手台的进水端，直接对接4分标准自来水管路，日常使用频率高，操作时仅需单手握持手柄旋转即可完成水路通断与流量调节，不需要额外的操作学习成本，适配不同年龄层的使用习惯。

　　设计过程中首先要确定安装边界尺寸，进水端采用标准外螺纹结构，螺纹规格匹配民用供水系统常用的管螺纹参数，螺纹段长度预留足够的安装余量，方便用户在不同厚度的台盆、墙体安装面上完成固定，不需要额外加装过长的转接接头。阀体的出水端为平直下出结构，出水嘴的内径经过流量校核，在常规市政供水0.3MPa的压力下，出水流量能满足日常洗手、洗漱的取水需求，不会出现流量过小导致取水等待时间过长，也不会因为流量过大造成水花飞溅的问题。

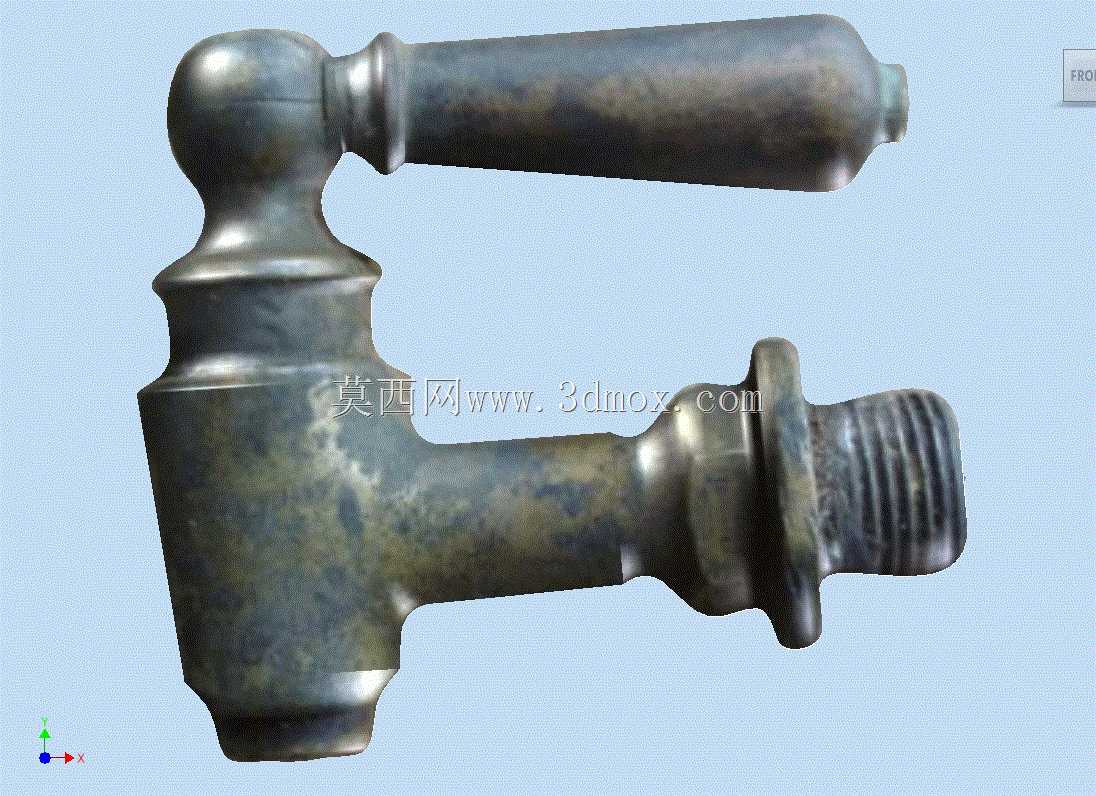

　　外形设计上采用了复古的金属铸造型轮廓，手柄位置做了符合人体工学的弧面过渡，握持旋转时的受力点贴合手掌发力位置，长期使用不会出现硌手的问题。阀体的过渡曲面全部做了圆弧倒角处理，没有尖锐的棱角，一方面是避免安装、使用过程中划伤操作人员，另一方面也能减少铸造过程中的应力集中点，提升阀体毛坯的成型良品率。阀体内部的流道采用等径过渡设计，没有突然的截面收缩或者扩张，能减少水流通过时的阻力损失，同时也能避免流道内的死水区域，减少长期使用后杂质沉积堵塞的概率。

　　从结构可靠性角度考虑，手柄与阀芯的连接位置采用了嵌入式的卡位结构，旋转手柄时的扭矩能直接传递到阀芯的转动件上，不会出现长期使用后手柄打滑、空转的问题。阀体与进水接头的连接位置做了加厚处理，这个位置是安装时扳手施力的主要受力点，加厚的壁厚能承受安装过程中的拧紧扭矩，不会出现拧裂阀体的问题。阀芯安装腔的尺寸公差按照水暖件的通用标准设定，能适配市面上主流的陶瓷阀芯配件，后期维护更换时不需要专门定制配件，降低用户的后期维护成本。

　　建模过程中需要重点关注几个配合面的公差设定：首先是阀芯与阀体安装腔的配合公差，要保证阀芯装入后不会出现松动，同时密封圈的压缩量控制在合理范围，既能保证密封不漏水，又不会因为压缩量过大导致手柄旋转阻力过大，操作手感发涩。其次是进水螺纹的公差，要保证与标准水管接头的配合顺畅，不会出现螺纹过紧拧不动或者过松漏水的问题。另外阀体的外表面曲面要做连续的曲率检查，避免出现曲面褶皱、不光顺的问题，方便后续做铸造模具的分型设计，减少模具加工的难度。

　　实际安装时，这款阀门的整体外伸长度控制在合理范围，安装在台盆上之后不会因为外伸过长导致受力过大出现松动，也不会因为外伸过短导致出水位置太靠近台盆后壁，取水不方便。手柄的旋转角度范围设定在90度，从关闭位置到最大流量位置刚好旋转90度，符合大众对水阀操作的习惯认知，用户不需要额外判断开关位置，凭手感就能完成操作。阀体的表面处理预留了电镀、做旧、烤漆等多种工艺的加工余量，不管是做亮面镀铬的现代风格，还是做铜色做旧的复古风格，都能基于这个基础模型调整表面细节，适配不同的装修风格需求。

　　在流道设计的校核上，通过模拟不同供水压力下的水流状态，调整了流道转弯处的圆弧半径，减少水流在转弯位置的紊流，降低水流通过时产生的噪音，避免夜间用水时因为水流噪音影响周边环境。同时出水嘴的位置做了内嵌起泡器的安装位，用户可以根据需求加装起泡器，让出水更柔和，进一步减少飞溅问题。整个阀体的壁厚设计均匀，不会出现局部过厚导致铸造时产生缩孔，也不会出现局部过薄导致强度不足的问题，能满足长期使用的结构强度要求，在正常水压波动的情况下不会出现阀体开裂的问题。
