四爪自适应夹持机械爪结构设计

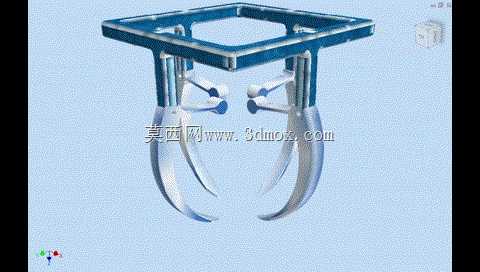

　　这款四爪夹持机构常作为自动化生产线末端执行器配套使用，在轻工包装、电子元件分拣、异形工件上下料场景中适配性较强，区别于常规两爪平行夹具，四组对称布置的爪瓣可在接触工件表面时自适应调整开合角度，针对曲面轮廓、不规则外形的工件能形成更均匀的包覆夹持力，避免单点应力过大造成工件表面压伤，也能降低异形件夹持时的脱落风险。从结构布局来看，顶部采用方形安装法兰作为整机承载基准，法兰面预留的安装孔位可直接对接工业机器人末端法兰、直线模组滑台输出端或是专机升降轴端面，安装边界的方形轮廓边长适配主流小型负载机器人的安装尺寸，无需额外设计转接板即可完成装配，整体垂向高度控制在小型机械手的常用作业行程范围内，不会过多占用Z轴有效作业空间。

　　爪臂部分采用对称式双组联动结构，每侧的两组爪瓣通过铰接副与上部滑动座连接，驱动端内置的直线驱动组件带动滑动座沿垂向导杆上下位移时，会通过连杆结构带动四组爪瓣同步完成收拢、张开动作，这种联动设计能保证四组爪瓣的开合角度完全一致，夹持工件时自动对中，无需额外增加视觉定位补偿即可保证工件夹持后的位置重复精度。爪瓣的曲面轮廓经过反复校核，收拢状态下最小夹持直径可覆盖小型圆柱类、球状工件，张开到最大行程时可适配方形框架类、带外凸缘的工件，接触边缘做了圆弧过渡处理，针对易碎类、表面易刮花的工件，还可在爪瓣内侧加装硅胶、聚氨酯材质的防滑衬垫，不需要改动主体结构即可完成适配。导杆部分采用光轴配合直线轴承的导向结构，

　　能抵消夹持过程中产生的侧向倾覆力矩，避免滑动座升降时出现卡滞，长期往复作业下的磨损量也能控制在较低水平，降低日常维护频次。在实际产线应用中，这类夹持机构可搭配气动驱动、伺服电缸驱动两种方案，气动方案适配节拍快、夹持力要求固定的大批量分拣场景，通过调节气源压力即可快速调整夹持力大小；伺服电缸方案则适配需要柔性夹持、多规格工件混线生产的场景，可通过电流反馈实时调整夹持力，适配不同材质、不同重量的工件抓取需求。结构设计阶段充分考虑了作业过程中的排屑需求，铰接位置预留了微小间隙，生产环境中的粉尘、细小碎屑不会在铰接点堆积造成动作卡滞，整体外露结构无卫生死角，在食品包装、医药分拣这类有清洁要求的场景中，

　　也可通过更换不锈钢材质的零部件满足卫生级作业要求。从受力角度分析，四组爪瓣对称受力的结构可将工件重量均匀分散到四个铰接点，单爪的受力负载仅为两爪夹具的一半，同等材料规格下可承载更大重量的工件，或是在同等负载要求下缩小整体结构尺寸，适配狭小空间内的作业需求。安装法兰的上部预留了驱动组件的安装空间，不管是内置气缸还是外置电缸，都不会超出法兰的外轮廓边界，避免设备横移过程中与周边工装、护栏发生碰撞干涉。爪瓣的开合行程经过合理匹配，在常规小型工件的抓取作业中，不需要过大的开合行程即可完成取放动作，能有效缩短单步作业的动作时间，提升整线生产节拍。
