带润滑结构的深沟球滚动轴承三维结构

　　做了十几年机械结构设计，经手的旋转支承类部件没有上百也有几十套，这次梳理的带润滑结构的深沟球轴承，是传动系统里最容易被忽略但直接决定设备无故障运行时长的核心零件。很多刚入行的设计师选轴承只看额定动载荷、极限转速这两个样本上的硬参数，往往忽略润滑结构的适配性，最后设备跑了不到三个月就出现滚道点蚀、保持架异响，拆检的时候才发现润滑脂早就干结流失，根本没形成有效油膜。

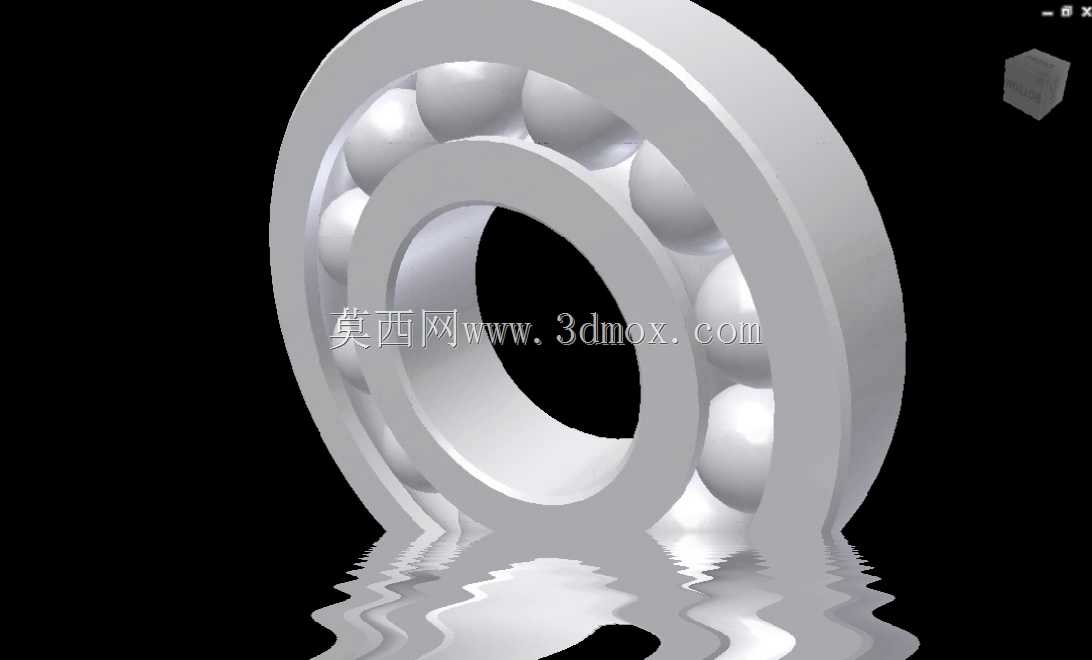

　　这个轴承的设计首先从应用场景倒推结构，不管是普通异步电机的输出端支承、小型输送机的辊筒转轴、还是普通机床的辅助传动轴，这类中低速、中等载荷的旋转工位，不需要复杂的强制稀油润滑回路，靠内置的润滑储油结构配合密封件就能满足长期运行需求。从三维结构上能清晰看到，内圈、外圈的滚道都做了符合滚动体曲率的圆弧滚道成型，滚动体采用标准钢球，沿滚道周向均匀排布，保持架采用浪形冲压结构，既能够分隔相邻钢球避免滚动体之间直接接触产生滑动摩擦，又能预留出足够的储脂空间，让润滑脂在轴承运转过程中随着滚动体的转动被均匀带到滚道接触面上。

　　设计的时候首先要卡准安装边界尺寸，轴承的内径是和转轴做过盈配合的基准尺寸，公差带选k6就能满足大多数普通传动场景的定心需求，不需要额外做轴向锁紧的复杂结构；外径和轴承座孔的配合选H7，方便装配的时候压入，同时不会因为配合过紧导致轴承径向游隙被吃掉，出现运转卡滞的问题。轴承的宽度尺寸要匹配轴承座的安装沉孔深度，两端的密封槽深度要和接触式橡胶密封圈的厚度匹配，既不能压得太紧导致密封圈和内圈挡边摩擦生热，也不能间隙太大让润滑脂漏出、外界的粉尘切削液进到滚道里。

　　润滑结构的设计是这个轴承的核心，不同于普通无储脂空间的开式轴承，这个结构在保持架和内外圈挡边之间预留了连续的环形储脂腔，装配的时候一次性填充足量的锂基润滑脂，轴承运转时钢球的自转和公转运动会带动润滑脂在储脂腔和滚道之间循环，在滚动体和滚道的接触点形成厚度均匀的弹性流体动压油膜，把金属之间的干摩擦完全隔开。很多设计师容易犯的错误是填脂的时候要么填得太满，导致轴承运转时搅拌阻力过大温升超标，要么填得太少，没跑多久润滑脂就被甩干，这个结构的储脂腔容积是经过测算的，填脂量控制在腔体容积的三分之一到二分之一之间，刚好能满足长期运行的润滑需求，不用频繁开盖补脂。

　　从实际使用的角度看，这种带润滑结构的深沟球轴承，不需要额外配置集中润滑管路，能大幅简化设备的整体结构，降低装配和后期维护的工作量。在做三维建模的时候，所有的圆角、倒角、挡边高度都严格按照实际加工工艺做了还原，比如内圈外圈的装配引导倒角做了15度的导向斜角，方便压装的时候不会刮伤配合面，滚道的表面粗糙度要求在建模时也做了对应标注的预留，滚道和钢球的接触角做了细微的调整，既能承受纯径向载荷，也能承受一定比例的双向轴向载荷，适配很多有少量轴向窜动的传动轴工况。

　　很多人觉得轴承是标准件直接调用标准模型就行，实际上不同设备的运行工况差异极大，比如在有粉尘的砂石输送设备上，就要把密封圈的结构改成双唇口密封，在有一定温度的烘房设备配套辊道上，就要适配耐高温的润滑脂和对应的密封材质，这个三维结构把这些可变的结构都做了参数化预留，设计师在选型调用的时候，可以根据自己的实际工况调整密封结构、储脂腔容积、游隙组别，不用从零开始画滚道和滚动体的配合结构，能省掉大量的重复建模时间。另外建模的时候特意把滚动体和滚道的接触位置做了装配干涉检查，确保所有钢球都和内外滚道有效接触，不会出现个别滚动体悬空不受力的情况，避免实际装配后出现载荷集中导致早期失效。

　　在安装尺寸的校验上，这个模型预留了轴用挡圈和孔用挡圈的安装槽位，设计师可以根据自己的轴向固定方式选择是否加装挡圈，不需要再额外切除挡圈槽的结构。轴承的端面跳动、径向跳动的基准面都在模型里做了明确的基准标识，方便后续出工程图的时候标注形位公差，也方便加工检验的时候找正基准。很多新手建模的时候容易把轴承的挡边高度做低，导致轴承承受轴向力的时候钢球从滚道里脱出，这个结构的挡边高度是按照额定轴向载荷的要求计算的，能保证在允许的轴向载荷范围内，钢球始终和滚道保持有效接触，不会出现脱套的问题。
