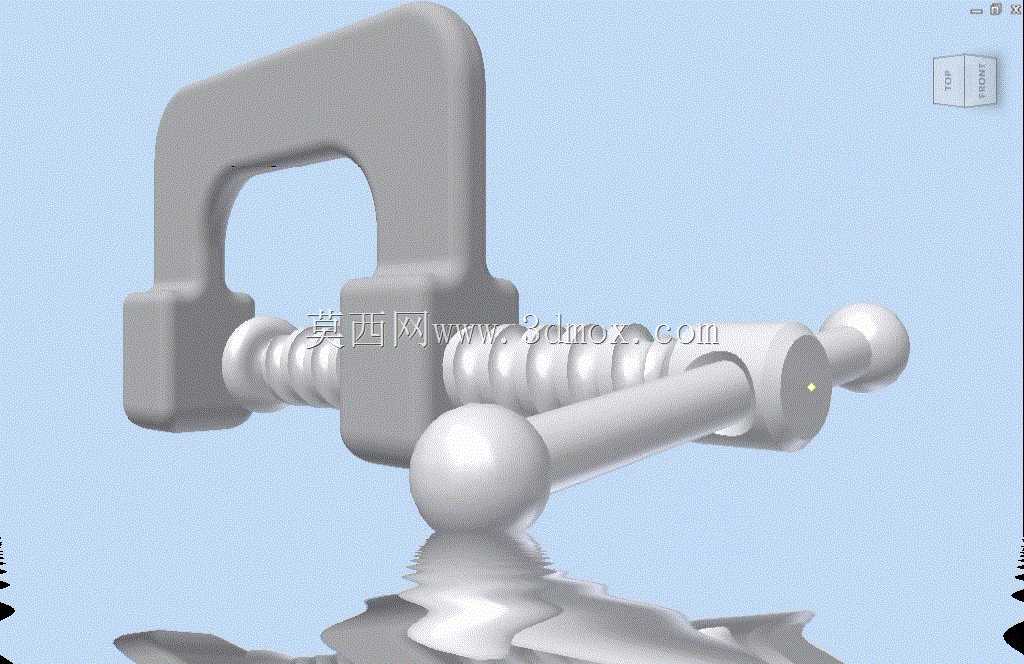

G型螺旋式快速夹钳结构设计

　　在机械加工、装配维修、木工粘接、钣金定位等多类作业场景中，这类G型螺旋夹钳是工位上出镜率极高的手动夹紧器具，相比肘节式快速夹钳，它的夹紧行程调节范围更宽，能适配不同厚度的工件装夹需求，不会出现肘节结构到点锁死无法适配厚工件的问题。从结构设计逻辑来看，整个夹钳的C型架体采用等强度圆弧过渡设计，架体的受力薄弱段集中在C型开口的背部弯弧处，建模时特意在弯弧位置做了壁厚渐变加厚处理，避免夹紧受力时架体开口处出现应力集中导致的张口变形，架体的固定承压端做了平面铣平处理，和活动压头的端面保持平行，保证夹紧时工件接触面受力均匀，不会出现压偏、工件滑脱的问题。螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，

　　传动时的轴向承载能力更强，反复旋拧调节也不容易出现滑牙磨损，螺杆的尾端设计了双球头手柄，操作人员不需要额外加力杆，单手握住球头就能施加足够的旋拧力矩，球头的球面做了光滑过渡，长时间施力也不会硌手，适合工位上频繁装拆工件的操作节奏。活动压头和螺杆端部采用活动铰接设计，压头可以在小角度范围内自适应偏转，哪怕被夹工件的表面和承压面存在微小的角度偏差，压头也能自动贴合工件表面，不会出现线接触压伤工件表面、夹紧力不足的问题。从安装和使用边界来看，这款夹钳的最大开口行程适配常规工位上100mm以内厚度的工件装夹，整体架体的外廓尺寸紧凑，不管是固定在工作台面上做辅助定位，还是手持灵活夹持工件做焊接、打磨、粘接作业，都不会因为体积过大干涉操作空间。

　　在实际产线应用里，这类夹钳常被用来做机加工时的工件辅助压紧、装配时的零件对位固定、粘接工序的持续施压保压，甚至在设备维修时也能临时用来固定松脱的零部件，替代复杂的专用工装，降低小批量作业的工装准备成本。建模过程中对螺旋副的配合间隙做了合理预留，既保证螺杆旋拧时的顺畅度，不会出现卡滞，又避免间隙过大导致夹紧时压头晃动，架体的所有棱边都做了圆角倒钝处理，没有尖锐的毛刺棱角，避免操作人员取放时被划伤，符合手动工具的人机工程设计要求。和普通的铸造式G型夹相比，这个结构的架体壁厚更均匀，在保证整体刚性的前提下控制了整体重量，长时间手持操作也不容易产生疲劳，螺杆的行程做了足够的冗余设计，哪怕夹钳开口开到最大位置，

　　螺杆和架体的螺纹配合段依然有足够的啮合长度，不会因为啮合牙数不足导致螺纹脱扣失效。在做受力校核时，重点验证了架体最大开口状态下承受额定夹紧力时的变形量，保证弯弧处的最大变形量控制在弹性变形范围内，卸载后能自动回弹复位，不会出现永久变形导致夹钳开口精度失效。压头的接触端面没有做滚花或者防滑齿设计，避免在软质工件比如铝件、木材、塑料件表面留下压痕，适合对表面质量有要求的工件装夹场景，如果需要夹持表面粗糙度要求低的硬质工件，也可以在压头和承压端粘贴防滑橡胶垫，进一步增大摩擦力，避免夹紧后工件移位。
