壁挂式浴室沥水肥皂置物托架结构设计

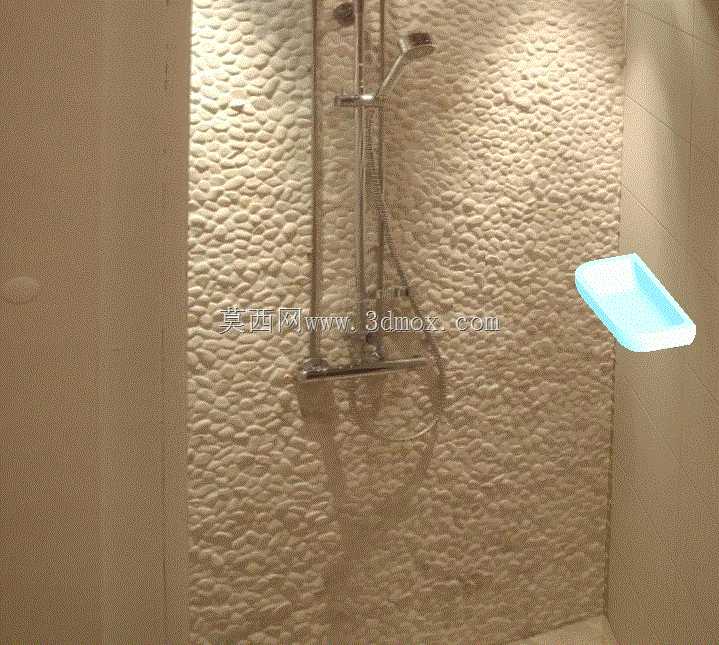

　　在民用卫浴空间的五金配套设计中，肥皂承载类构件的设计往往容易被忽略，但这类小构件的使用体验直接影响卫浴空间的日常使用整洁度。这款壁挂式肥皂托架的设计，核心围绕卫浴湿区的使用场景展开，首先要解决的就是湿区长期高湿度、皂体遇水浸泡软化的共性问题。从安装边界来看，这类构件的安装位置通常在淋浴区侧墙、洗手台侧边墙面，安装高度一般距离完成地面1000mm到1200mm区间，刚好适配成年人站立时伸手取放的操作高度，安装时需要避开淋浴花洒的直接水流冲刷区域，减少水流直接冲击皂体导致的快速溶解。

　　从结构设计思路上，这款托架采用了浅盘式的承载面设计，盘体边缘做了10mm左右的微凸起挡边，既可以避免皂体从托盘上滑落，又不会因为挡边过高导致盘内积水无法排出。承载面的整体尺寸控制在120mm*80mm的区间，这个尺寸可以适配市面上绝大多数常规规格的块状香皂、手工皂，不会因为尺寸过小导致皂体放置不稳，也不会因为尺寸过大占用过多墙面空间，影响卫浴空间的视觉整洁度。盘体的沥水结构做了优化，没有采用传统的密集镂空沥水孔设计，而是将整个承载面做了3°的倾斜角度，倾斜方向朝向淋浴区或者台盆方向，盘面积存的水可以顺着倾斜面自然流出，不会在盘底残留积水，同时这种无密集孔的设计也避免了皂液残留堵塞沥水孔的问题，日常清洁只需要用抹布擦拭即可，不需要额外疏通孔洞。

　　安装结构上，这款托架采用壁挂式安装，背部的安装贴合面做了整面的平面处理，可以适配瓷砖、玻璃、人造石等多种常见的卫浴墙面材质，安装方式可以根据墙面材质选择免钉胶粘接或者膨胀螺丝固定，两种安装方式的受力都经过核算，单点位的承重可以达到5kg以上，完全可以满足日常放置肥皂、小型洁面皂甚至小型沐浴球的承重需求，不会因为长期承重出现脱落的问题。托架的边角位置全部做了R3的圆角过渡处理，没有尖锐的棱角，避免在狭小的卫浴空间内磕碰造成人体损伤，这也是卫浴类五金配件设计中必须考虑的安全细节。

　　从实际使用场景来看，这款肥皂托架不仅可以用在家庭卫浴空间，也可以适配酒店、公共浴室、健身房淋浴区等公共场景，公共场景下使用时，无镂空的盘面设计更便于日常保洁擦拭，减少卫生死角。材质选择上，这类构件通常采用ABS工程塑料或者304不锈钢作为基材，塑料材质的可以做多种表面颜色处理，适配不同风格的卫浴装修，不锈钢材质的则更耐潮湿环境腐蚀，使用寿命更长。在三维建模过程中，需要重点关注安装面的平面度公差，控制在0.2mm以内，保证安装时和墙面的贴合度，避免出现安装后翘边、晃动的问题；盘体的倾斜角度需要精准控制，角度过小会导致沥水不顺畅，角度过大则会导致皂体容易滑落，3°的倾斜角是经过多轮实际使用验证的最优参数。另外，盘体表面可以做细微的磨砂纹理处理，既可以增加和皂体之间的摩擦力，避免皂体沾水后打滑，也不容易残留水渍，减少日常清洁的频次。

　　很多结构设计人员在做这类小型卫浴五金的时候，往往只关注外形的美观度，忽略了实际使用中的功能性细节，比如很多同类产品为了追求外观的轻薄，把盘体的壁厚做的过薄，导致长期使用后出现盘体变形，积水无法顺利排出；还有的产品沥水孔设计过大，导致软化的皂液顺着孔洞滴到墙面或者台面上，反而增加了清洁负担。这款托架的设计在壁厚上做了合理分配，承载面的壁厚控制在2.5mm，边缘挡边位置做了加厚到3mm，既保证了整体的结构强度，又不会让产品显得过于笨重。背部的安装位做了隐藏式设计，从正面看不到安装螺丝或者粘接胶的痕迹，整体外观更加简洁流畅，和现代简约风格的卫浴空间适配度更高。
