立式可移动工业喷码打标设备三维设计

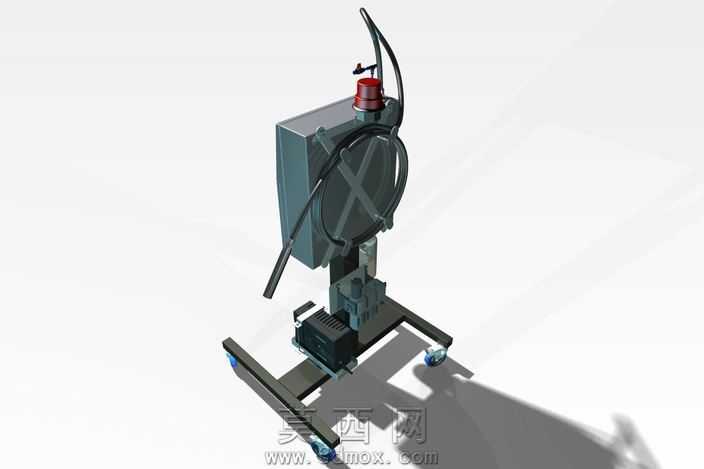

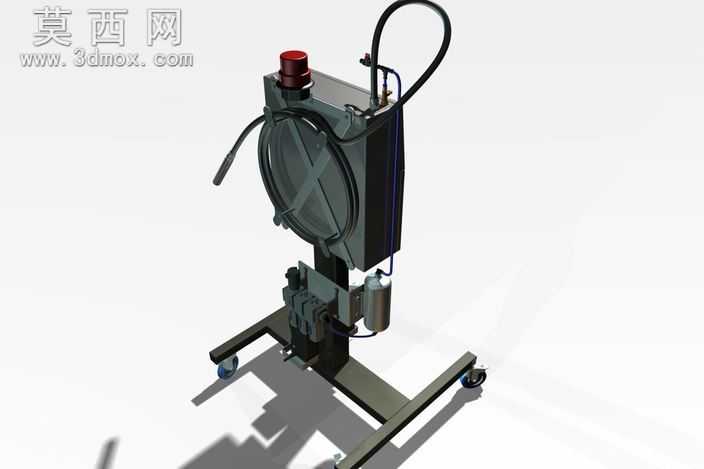

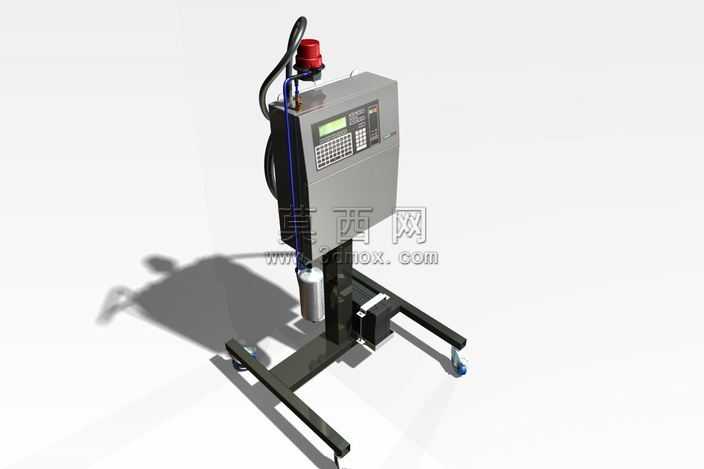

本三维模型针对玻璃瓶等包装容器的在线喷码作业需求开展设计，整体采用立式落地带移动脚轮的结构方案，建模过程中严格遵循工业喷码设备的实际尺寸比例，对设备各组成部分进行了精细化的结构还原。建模阶段首先完成底部支撑框架的搭建，采用H型金属支架搭配带刹车万向脚轮的结构，既保证设备放置的稳定性，又可根据生产线布局灵活调整设备位置，支架部分通过拉伸、切除等建模命令还原金属型材的截面形态与连接结构，对脚轮的转动结构、刹车拨片细节都做了完整呈现。主体控制机箱部分采用钣金外壳的建模逻辑，还原了机箱正面的操作按键区、液晶显示屏、状态指示灯的布局，对机箱表面的散热格栅、接口开孔都做了对应结构设计，机箱顶部的红色报警灯、管路走线结构都按照实际设备的排布进行还原，清晰呈现墨路管线从机箱到喷头端的走向路径。喷头调节机构部分设计了可升降调节的竖杆与横向伸出的喷头固定座，可根据不同高度、不同规格的包装容器调整喷码头的作业位置，配套的墨水瓶挂载结构也在支架侧方做了完整还原，方便耗材更换操作。材质渲染阶段，对金属支架部分赋予哑光磨砂金属材质，还原工业金属型材的表面质感，机箱外壳采用浅灰色哑光钣金材质，按键区做深色塑料与透明显示屏的材质区分，报警灯采用半透明红色塑料与黑色底座的材质搭配，脚轮部分做黑色橡胶与金属轮架的材质区分，整体渲染效果贴近工业设备的真实视觉质感。设计过程中充分考虑设备的实际使用场景，整体结构紧凑，移动调节便捷，可直接配套包装生产线完成产品批次、日期等代码的喷印作业，各部件的装配关系清晰，可直观呈现喷码设备的整体构造与工作形态，为同类工业标识设备的结构设计、布局优化提供直观的三维参考。
